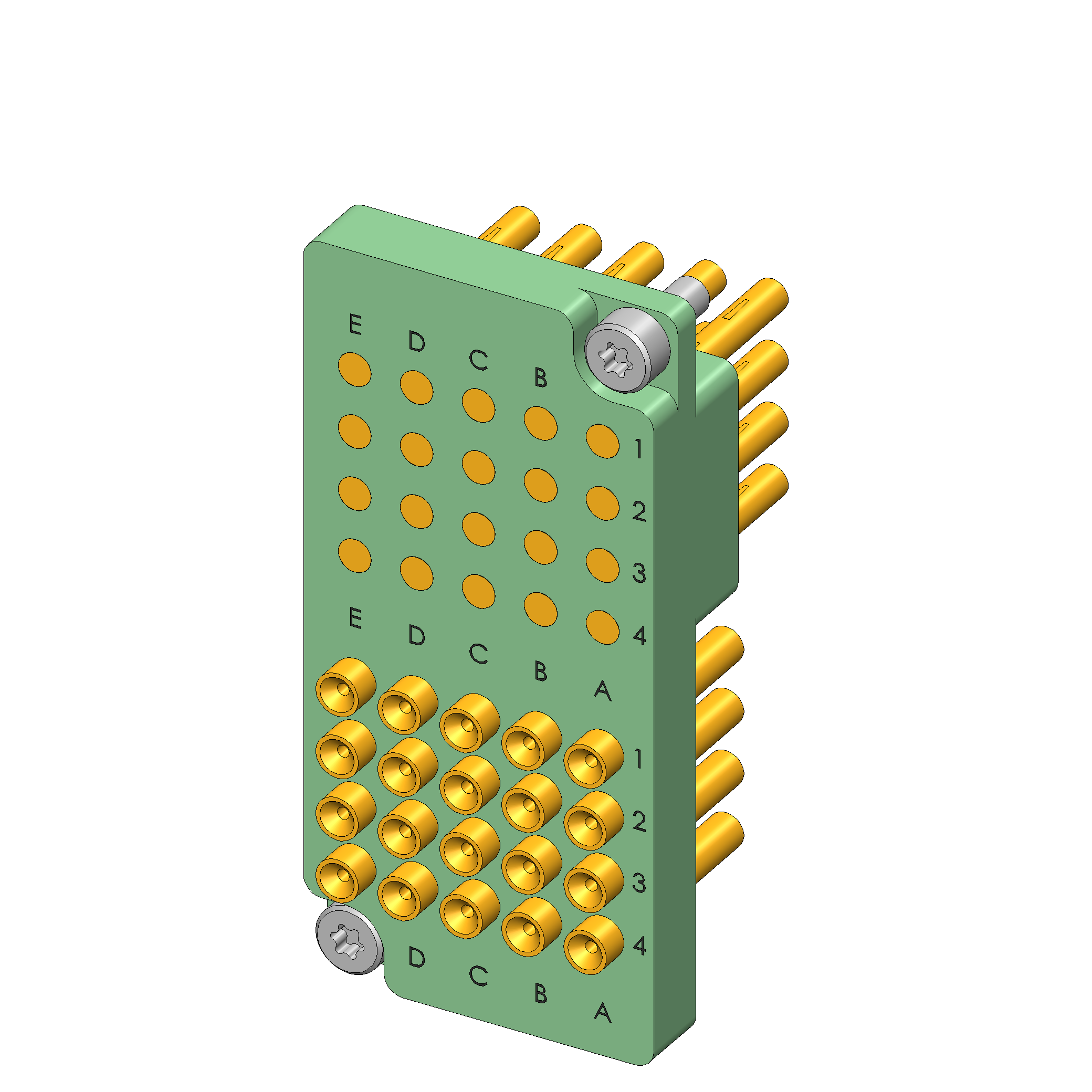

Informations sur le produit "SB-P-MB-20/20-30A/DM2,3"
- Équipement avec des pièces de contact INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Haute sécurité du contact et haute qualité de transmission
- Transmission du signal sûre en processus, dans le cadre de la spécification
| Bestückung: | KT-120L3E02-30, KS-00435G-K |
|---|---|
| Conforme RoHS: | oui |
| Diamètre gaine de fibre optique: | 2,3 mm |
| Diamètre âme de fibre optique: | 1,5 mm |
| Distance de travail: | 15,1 +/- 0,5 mm |
| Groupe de produits: | Blocs d’interface (SB) |
| Intensité max. toutes GKS: | 10 A |
| Intensité max. une GKS: | 30 A |
| Kits de remplacement MA (ATS MA): | ATS MAxx |
| Nombre de pôles: | 40 (fixe Pos.) |
| Pièce antagoniste 1 adaptée: | SB-T-MB-20/20-30A/DM2,3-K |
| Poids: | 0,044 kg |
| Puissance perdue max.: | 25 W |
| Raccordement: | Creux de soudage/KS |
| Résistance (Ri) typique une GKS: | 5 mOhm |
| Section de ligne min.: | 1,5 mm² |
| Série: | SB-MB |
| Température max.: | 120 °C |
| Température min.: | -30 °C |
| Tension max.: | 1.180 V |
| Type: | Bloc de mélange |
| Type d’accessoire: | Accessoires d’équipement |
| Version: | Côté objet à tester |

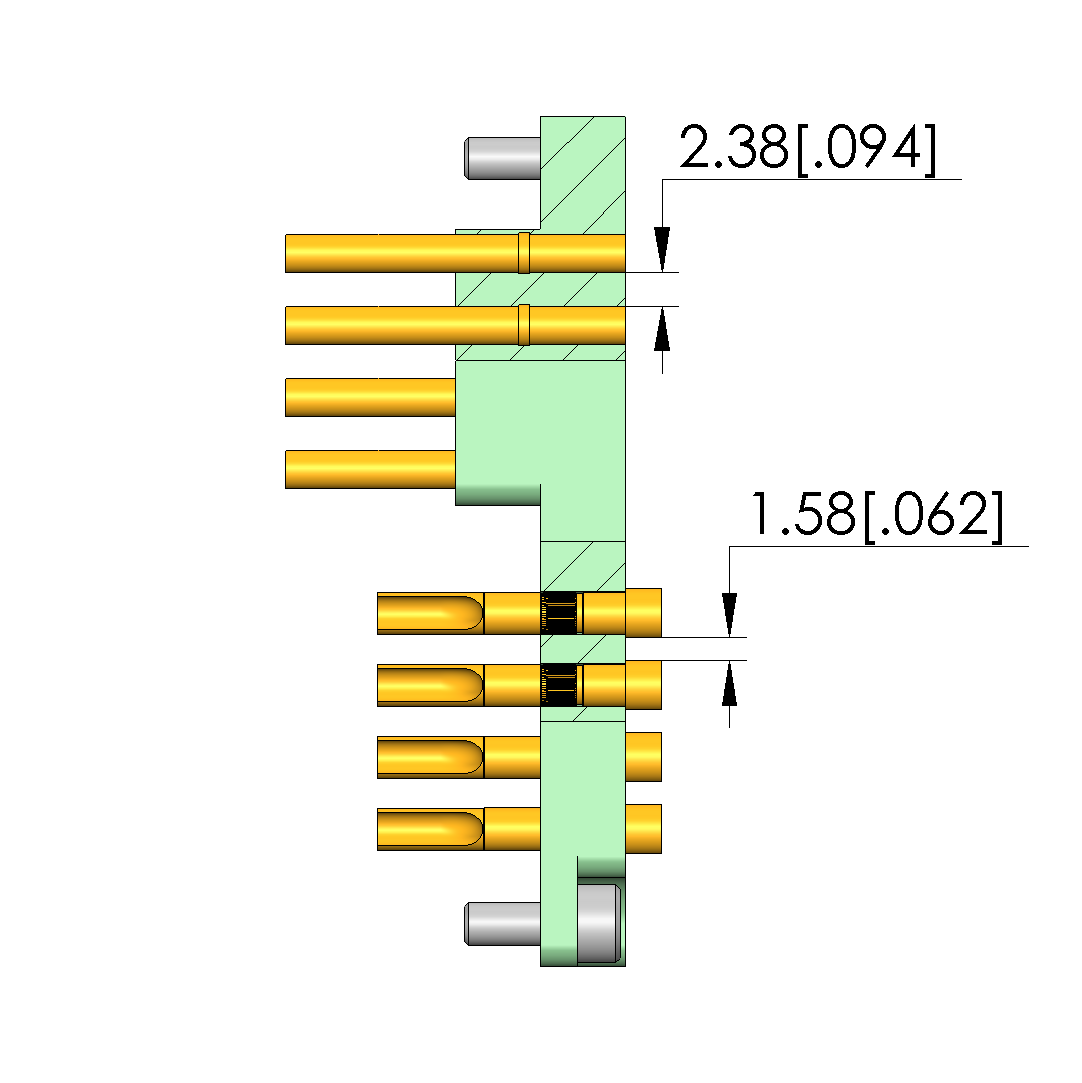

| Écart dans l’air (non câblé): | 1,48 mm |
Connexion
Détails du produit
- Équipement avec des pièces de contact INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Haute sécurité du contact et haute qualité de transmission
- Transmission du signal sûre en processus, dans le cadre de la spécification
Autres produits de cette série :
Données techniques
Caractéristiques techniques
- Distance de travail: 15,1 +/- 0,5 mm
- Raccordement: Creux de soudage/KS
- Nombre de pôles: 40 (fixe Pos.)
- Écart dans l’air (non câblé): 1,48 mm
- Intensité max. une GKS: 30 A
- Intensité max. toutes GKS: 10 A
- Tension max.: 1.180 V
- Puissance perdue max.: 25 W
- Section de ligne min.: 1,5 mm²
- Diamètre gaine de fibre optique: 2,3 mm
- Diamètre âme de fibre optique: 1,5 mm
Données générales
- Groupe de produits: Blocs d’interface (SB)
- Série: SB-MB
- Type: Bloc de mélange
- Version: Côté objet à tester
- Type d’accessoire: Accessoires d’équipement
- Bestückung: KT-120L3E02-30, KS-00435G-K
- Poids: 0,044 kg
- Température min.: -30 °C
- Température max.: 120 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Résistance (Ri) typique une GKS: 5 mOhm
Adapté aux
- Pièce antagoniste 1 adaptée: SB-T-MB-20/20-30A/DM2,3-K
- Kits de remplacement MA (ATS MA): ATS MAxx
