Informations sur le produit "SB-T-MB-20/20-30A/DM2,3-K"
- Équipement avec des pièces de contact INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Haute sécurité du contact et haute qualité de transmission
- Transmission du signal sûre en processus, dans le cadre de la spécification
| Bestückung: | HSS-120-0090 & KS-11330M2-R |
|---|---|
| Conforme RoHS: | oui |
| Course de travail GKS: | 4 mm |
| Diamètre gaine de fibre optique: | 2,3 mm |
| Diamètre âme de fibre optique: | 1,5 mm |
| Distance de travail: | 15,1 +/- 0,5 mm |
| Force de ressort: | 30 N |
| Groupe de produits: | Blocs d’interface (SB) |
| Intensité max. toutes GKS: | 10 A |
| Intensité max. une GKS: | 30 A |
| Interfaces de test manuelles (MA): | MA 21xx, MA 32xx |
| Nombre de pôles: | 40 (fixe Pos.) |
| Pièce antagoniste 1 adaptée: | SB-P-MB-20/20-30A/DM2,3 |
| Poids: | 0,041 kg |
| Puissance perdue max.: | 25 W |
| Raccordement: | Creux de soudage/KS |
| Récepteur pylône: | RC-PYLON-12-V2 |
| Résistance (Ri) typique une GKS: | 10 mOhm |
| Section de ligne min.: | 1,5 mm² |
| Série: | SB-MB |
| Température max.: | 80 °C |
| Température min.: | -30 °C |
| Tension max.: | 1.180 V |
| Type: | Bloc de mélange |
| Type d’accessoire: | Accessoires d’équipement |
| Version: | Page de système de test |

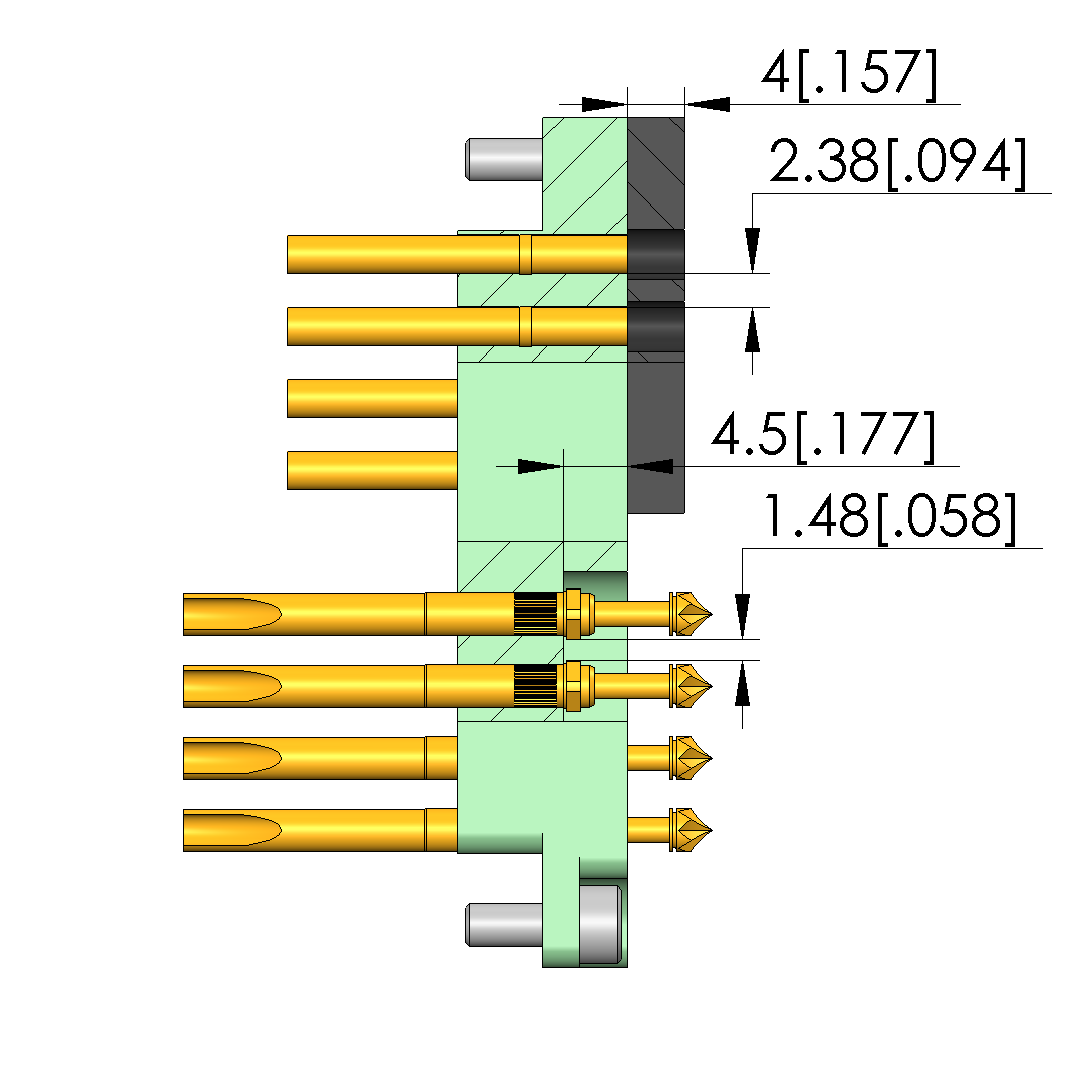

| Écart dans l’air (non câblé): | 1,48 mm |
| Étanchéité: | Caoutchouc EDPM |
Connexion
Détails du produit
- Équipement avec des pièces de contact INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Haute sécurité du contact et haute qualité de transmission
- Transmission du signal sûre en processus, dans le cadre de la spécification
Autres produits de cette série :
Données techniques
Caractéristiques techniques
- Distance de travail: 15,1 +/- 0,5 mm
- Raccordement: Creux de soudage/KS
- Étanchéité: Caoutchouc EDPM
- Nombre de pôles: 40 (fixe Pos.)
- Course de travail GKS: 4 mm
- Écart dans l’air (non câblé): 1,48 mm
- Force de ressort: 30 N
- Intensité max. une GKS: 30 A
- Intensité max. toutes GKS: 10 A
- Tension max.: 1.180 V
- Puissance perdue max.: 25 W
- Section de ligne min.: 1,5 mm²
- Diamètre gaine de fibre optique: 2,3 mm
- Diamètre âme de fibre optique: 1,5 mm
Adapté aux
- Pièce antagoniste 1 adaptée: SB-P-MB-20/20-30A/DM2,3
- Interfaces de test manuelles (MA): MA 32xx, MA 21xx
- Récepteur pylône: RC-PYLON-12-V2
Données générales
- Groupe de produits: Blocs d’interface (SB)
- Série: SB-MB
- Type: Bloc de mélange
- Version: Page de système de test
- Type d’accessoire: Accessoires d’équipement
- Bestückung: HSS-120-0090 & KS-11330M2-R
- Poids: 0,041 kg
- Température min.: -30 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Résistance (Ri) typique une GKS: 10 mOhm
