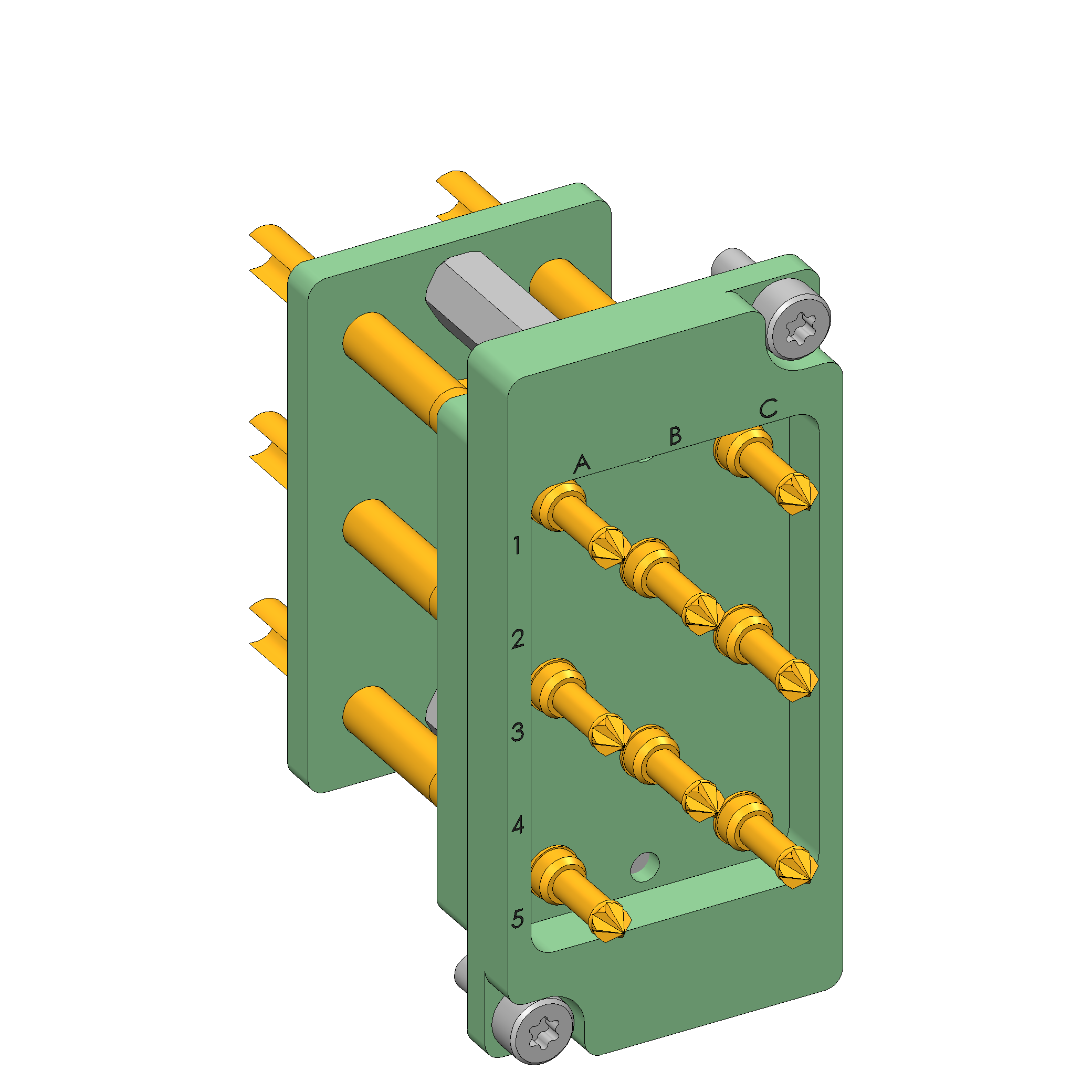

Informations sur le produit "SB-T-HS-008-50A-L"
- Équipement avec des pointes de test INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Résistances de transition réduites et constantes, et valeurs de mesure reproductibles.
- Haute sécurité du contact et haute qualité de transmission
- Transmission, sûre durant le processus, de signaux haute intensité
| Bestückung: | HSS-150-0025 & KS-15030M3-R |
|---|---|
| Conforme RoHS: | oui |
| Course de travail GKS: | 4,4 mm |
| Distance de travail: | 15,1 +/- 0,5 mm |
| Force de ressort: | 40 N |
| Groupe de produits: | Blocs d’interface (SB) |
| Intensité max. toutes GKS: | 35 A |
| Intensité max. une GKS: | 50 A |
| Interfaces de test manuelles (MA): | MA 21xx, MA 32xx |
| Nombre de pôles: | 8 (fixe Pos.) |
| Pièce antagoniste 1 adaptée: | SB-P-HS-008-50A-1,0-L |
| Poids: | 0,04 kg |
| Puissance perdue max.: | 25 W |
| Raccordement: | Creux de soudage |
| Récepteur pylône: | RC-PYLON-12-V2 |
| Résistance (Ri) typique une GKS: | 10 mOhm |
| Section de ligne min.: | 6 mm² |
| Série: | SB-HS |
| Température max.: | 120 °C |
| Température min.: | -30 °C |
| Tension max.: | 6 V |
| Type: | Bloc haute intensité |
| Type d’accessoire: | Accessoires d’équipement |
| Version: | Page de système de test |
| Écart dans l’air (non câblé): | 7 mm |
Connexion
Produkt Details
- Équipement avec des pointes de test INGUN
- Utilisation possible dans tous les adaptateurs de contrôle avec interface pylône interne ou externe
- Résistances de transition réduites et constantes, et valeurs de mesure reproductibles.
- Haute sécurité du contact et haute qualité de transmission
- Transmission, sûre durant le processus, de signaux haute intensité
Direktauswahl:
Technische Daten
Caractéristiques techniques
- Intensité max. toutes GKS: 35 A
- Raccordement: Creux de soudage
- Course de travail GKS: 4,4 mm
- Section de ligne min.: 6 mm²
- Distance de travail: 15,1 +/- 0,5 mm
- Intensité max. une GKS: 50 A
- Écart dans l’air (non câblé): 7 mm
- Tension max.: 6 V
- Nombre de pôles: 8 (fixe Pos.)
- Puissance perdue max.: 25 W
- Force de ressort: 40 N
Données générales
- Poids: 0,04 kg
- Bestückung: HSS-150-0025 & KS-15030M3-R
- Version: Page de système de test
- Type d’accessoire: Accessoires d’équipement
- Type: Bloc haute intensité
- Température max.: 120 °C
- Conforme RoHS: oui
- Groupe de produits: Blocs d’interface (SB)
- Série: SB-HS
- Température min.: -30 °C
Adapté aux
- Récepteur pylône: RC-PYLON-12-V2
- Pièce antagoniste 1 adaptée: SB-P-HS-008-50A-1,0-L
- Interfaces de test manuelles (MA): MA 32xx
- Interfaces de test manuelles (MA): MA 21xx
Caractéristiques électriques
- Résistance (Ri) typique une GKS: 10 mOhm
