Informations sur le produit "S-075 238 090 A 2000 L"
- Mise en œuvre de pointes de test de plus grande taille, pour une précision d’impact accrue et une plus grande longévité
- Cote de trame minimale grâce à l’économie de la douille de contact (« Socketless »)
- Grand choix de formes de tête et de forces de ressort pour un contact optimal avec le point à tester
- Adapté aux systèmes Socketless existants
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | no name |
| Course de travail: | 8 mm |
| Course maximale: | 10,1 mm |
| Diamètre de douille de pointe: | 1,37 mm |
| Diamètre de tête: | 0,9 mm |
| Force de ressort en course de travail: | 2 N |
| Forme de tête: | 38 Poignard 150°, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | ICT / FCT (test en circuit et test de fonction), INGUN Ligne S |
| Hauteur d’incorporation réglable: | non |
| KT designation: | KT-S050, KT-S075 |
| Longueur totale: | 39,6 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Via |
| Mounting hole in S-Line spacer plate (SDP): | min. 1,58 |
| Mounting hole in probe plate (KTP): | 1,39 – 1,41 mm |
| Précontrainte ressort: | 0,21 N |
| Résistance (Ri) typique: | 30 mOhm |
| Sous-groupe de produits: | INGUN Ligne S |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | S-075, S-075 L Version longue |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 1,91 mm |
| Type de raccordement sur pointe de test: | Terminal de contact |
| Type d’incorporation: | enfichable |
Connexion
Produkt Details
- Mise en œuvre de pointes de test de plus grande taille, pour une précision d’impact accrue et une plus grande longévité
- Cote de trame minimale grâce à l’économie de la douille de contact (« Socketless »)
- Grand choix de formes de tête et de forces de ressort pour un contact optimal avec le point à tester
- Adapté aux systèmes Socketless existants
Direktauswahl:
Technische Daten
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 30 mOhm
Données générales
- Type d’incorporation: enfichable
- Série: S-075
- Groupe de produits: INGUN Ligne S
- Température max.: 80 °C
- Trame: 1,91 mm
- Sécurisé antitorsion: non
- Hauteur d’incorporation réglable: non
- Série: S-075 L Version longue
- Conforme RoHS: oui
- Sous-groupe de produits: INGUN Ligne S
- Température min.: -40 °C
- Système de changement rapide: oui
- Groupe de produits: ICT / FCT (test en circuit et test de fonction)
- Magnétique: oui
- Type de raccordement sur pointe de test: Terminal de contact
- Mise en contact de: Pad
- Mise en contact de: Via
Données sur la forme de tête
- Forme de tête: 38 Poignard 150°, autonettoyage
- Diamètre de tête: 0,9 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
Caractéristiques mécaniques
- Mounting hole in S-Line spacer plate (SDP): min. 1,58
- KT designation: KT-S050
- KT designation: KT-S075
- Longueur totale: 39,6 mm
- Course maximale: 10,1 mm
- Cote E / Cote de collet: no name
- Diamètre de douille de pointe: 1,37 mm
- Course de travail: 8 mm

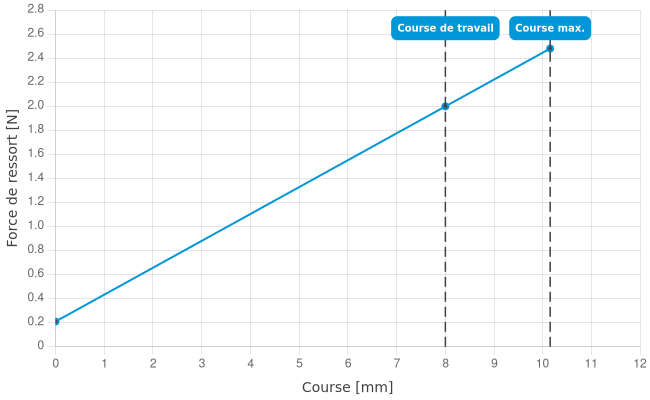

- Force de ressort en course de travail: 2 N
- Précontrainte ressort: 0,21 N
- Mounting hole in probe plate (KTP): 1,39 – 1,41 mm
