Informations sur le produit "HSS-623 305 600 S 10002 M"
- Pointes haute intensité confirmées offrant un rapport optimal taille/ampérage supportable
- Pointe basse résistance avec Ri typique : < 10 mOhms
- Pour l'emploi dans des tests fonctionnels et burn-in
- Grand choix de formes de tête et de forces de ressort pour un contact optimal avec l’objet à tester
- Retenue sûre, par un filetage de vissage, dans la douille de contact par enfichage
| Ampérage supportable / Intensité nominale: | 100 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 2 |
| Couple de vissage: | 40 cNm |
| Course de travail: | 4,4 mm |
| Course maximale: | 5,5 mm |
| Diamètre de douille de pointe: | 5,8 mm |
| Diamètre de tête: | 6 mm |
| Douille de contact adaptée: | KS-623 M |

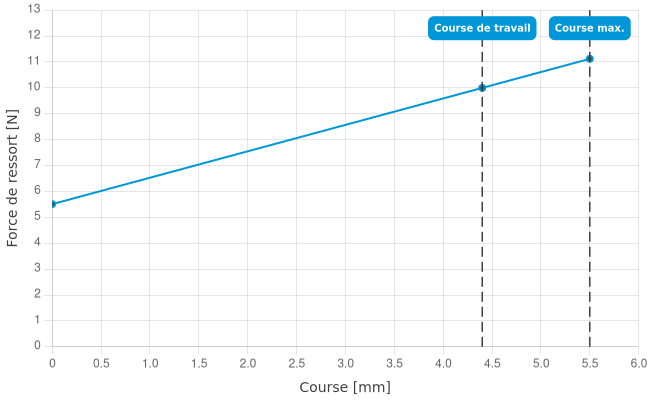

| Force de ressort en course de travail: | 10 N |
| Forme de tête: | 05 Circulaire (rayon intégral) |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Argent |
| Groupe de produits: | Pointes de test haute intensité, HSS standard (vissée) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 52,1 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Connecteur femelle |
| Précontrainte ressort: | 5,51 N |
| Résistance (Ri) typique: | 5 mOhm |
| Sous-groupe de produits: | HSS standard (vissée) |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | HSS-623, HSS-623 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 7,6 mm |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Pointes haute intensité confirmées offrant un rapport optimal taille/ampérage supportable
- Pointe basse résistance avec Ri typique : < 10 mOhms
- Pour l'emploi dans des tests fonctionnels et burn-in
- Grand choix de formes de tête et de forces de ressort pour un contact optimal avec l’objet à tester
- Retenue sûre, par un filetage de vissage, dans la douille de contact par enfichage
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Longueur totale: 52,1 mm
- Force de ressort en course de travail: 10 N
- Diamètre de douille de pointe: 5,8 mm
- Cote E / Cote de collet: 2
- Course maximale: 5,5 mm
- Précontrainte ressort: 5,51 N
- Course de travail: 4,4 mm
Données générales
- Mise en contact de: Connecteur femelle
- Série: HSS-623 M vissable
- Température max.: 200 °C
- Trame: 7,6 mm
- Température min.: -100 °C
- Douille de contact adaptée: KS-623 M
- Sécurisé antitorsion: non
- Hauteur d’incorporation réglable: non
- Sous-groupe de produits: HSS standard (vissée)
- Groupe de produits: Pointes de test haute intensité
- Couple de vissage: 40 cNm
- Série: HSS-623
- Conforme RoHS: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Magnétique: oui
- Groupe de produits: HSS standard (vissée)
- Mise en contact de: Pad
Données sur la forme de tête
- Forme de tête surface: A Argent
- Forme de tête matériau: 3 CuBe
- Forme de tête: 05 Circulaire (rayon intégral)
- Diamètre de tête: 6 mm
Caractéristiques électriques
- Résistance (Ri) typique: 5 mOhm
- Ampérage supportable / Intensité nominale: 100 A
