Informations sur le produit "HKR-672 200 080 A 13003 M"
- Borne haute intensité pour la mise en contact sans rayures des broches rondes et filetages
- Lors de la mise en contact, les lamelles de contact sont pressées de manière sûre contre le goujon sans le rayer.
- De par son format, convient très bien aux applications avec vibrations, souillures et cycles de test prolongés, de même pour les contacts ronds avec protection frontale anti-contact physique.
| Ampérage supportable / Intensité nominale: | 40 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 03 |
| Couple de vissage: | 10 – 20 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 5,3 mm |
| Diamètre de douille de pointe: | 3,5 mm |
| Diamètre de tête: | 4,2 mm |
| Douille de contact adaptée: | KS-150 M |
| Force de ressort en course de travail: | 13 N |
| Forme de tête: | 00 Plat avec alésage |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test haute intensité, Bornes haute intensité (plates / rondes) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 70 mm |
| Magnétique: | oui |
| Mise en contact de: | Grande broche |
| Précontrainte ressort: | 0,71 N |
| Résistance (Ri) typique: | 10 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Sous-groupe de produits: | Bornes haute intensité (plates / rondes) |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | HKR-672, HKR-672 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 4,5 mm |
| Type d’incorporation: | vissable |
Connexion
Détails du produit
- Borne haute intensité pour la mise en contact sans rayures des broches rondes et filetages
- Lors de la mise en contact, les lamelles de contact sont pressées de manière sûre contre le goujon sans le rayer.
- De par son format, convient très bien aux applications avec vibrations, souillures et cycles de test prolongés, de même pour les contacts ronds avec protection frontale anti-contact physique.
Direktauswahl:
Données techniques
Données générales
- Screw-in torque min.: 10 cNm
- Screw-in torque max.: 20 cNm
- Groupe de produits: Pointes de test haute intensité
- Groupe de produits: Bornes haute intensité (plates / rondes)
- Sous-groupe de produits: Bornes haute intensité (plates / rondes)
- Série: HKR-672
- Série: HKR-672 M vissable
- Trame: 4,5 mm
- Mise en contact de: Grande broche
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Couple de vissage: 10 – 20 cNm
- Douille de contact adaptée: KS-150 M
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui

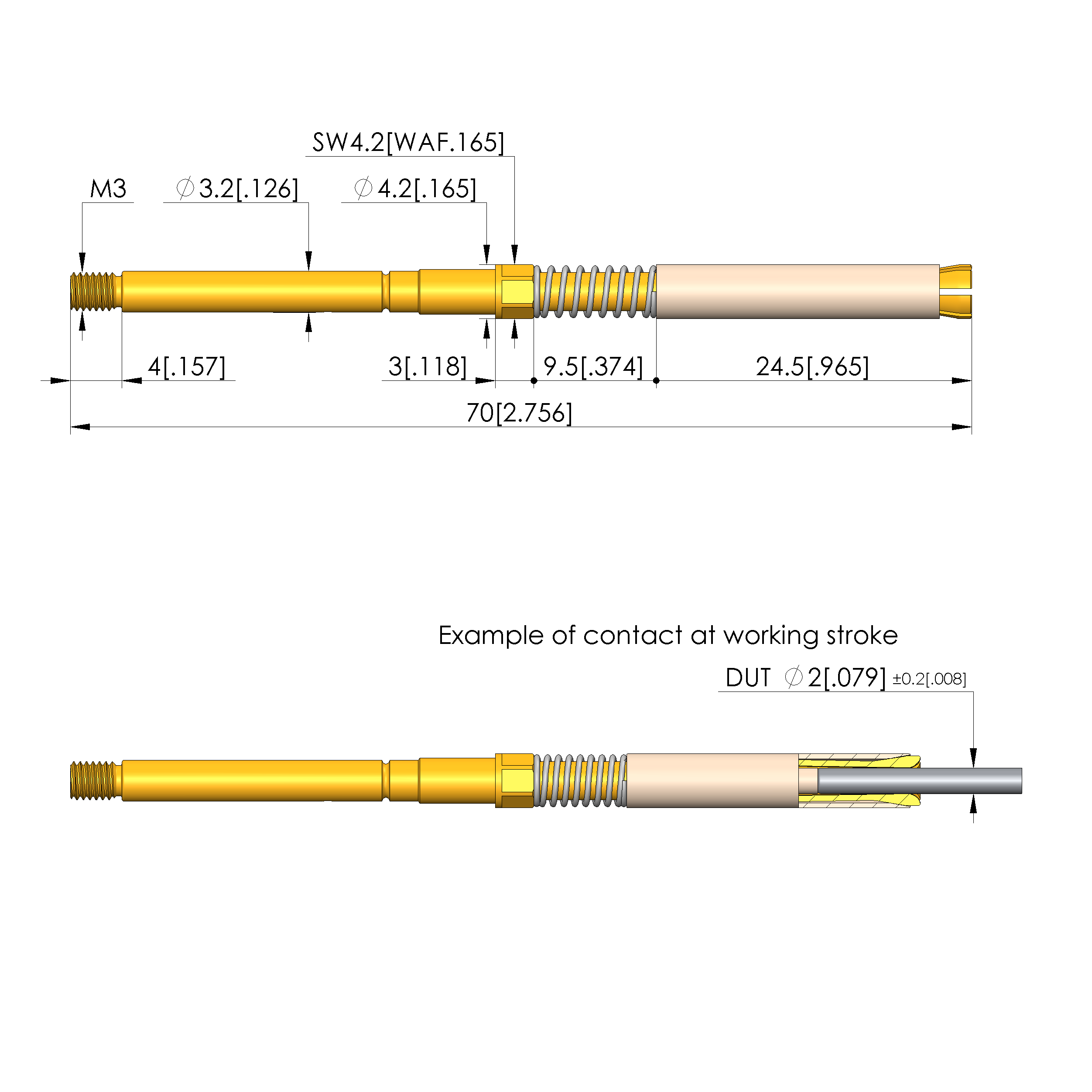

Caractéristiques mécaniques
- Longueur totale: 70 mm
- Diamètre de douille de pointe: 3,5 mm
- Course maximale: 5,3 mm
- Précontrainte ressort: 0,71 N
- Cote E / Cote de collet: 03

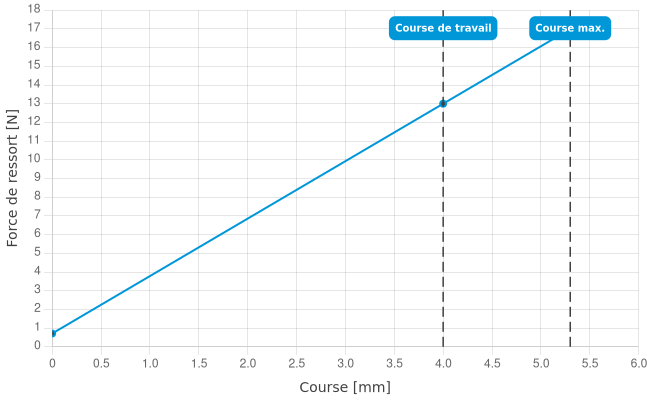

- Force de ressort en course de travail: 13 N
- Course de travail: 4 mm

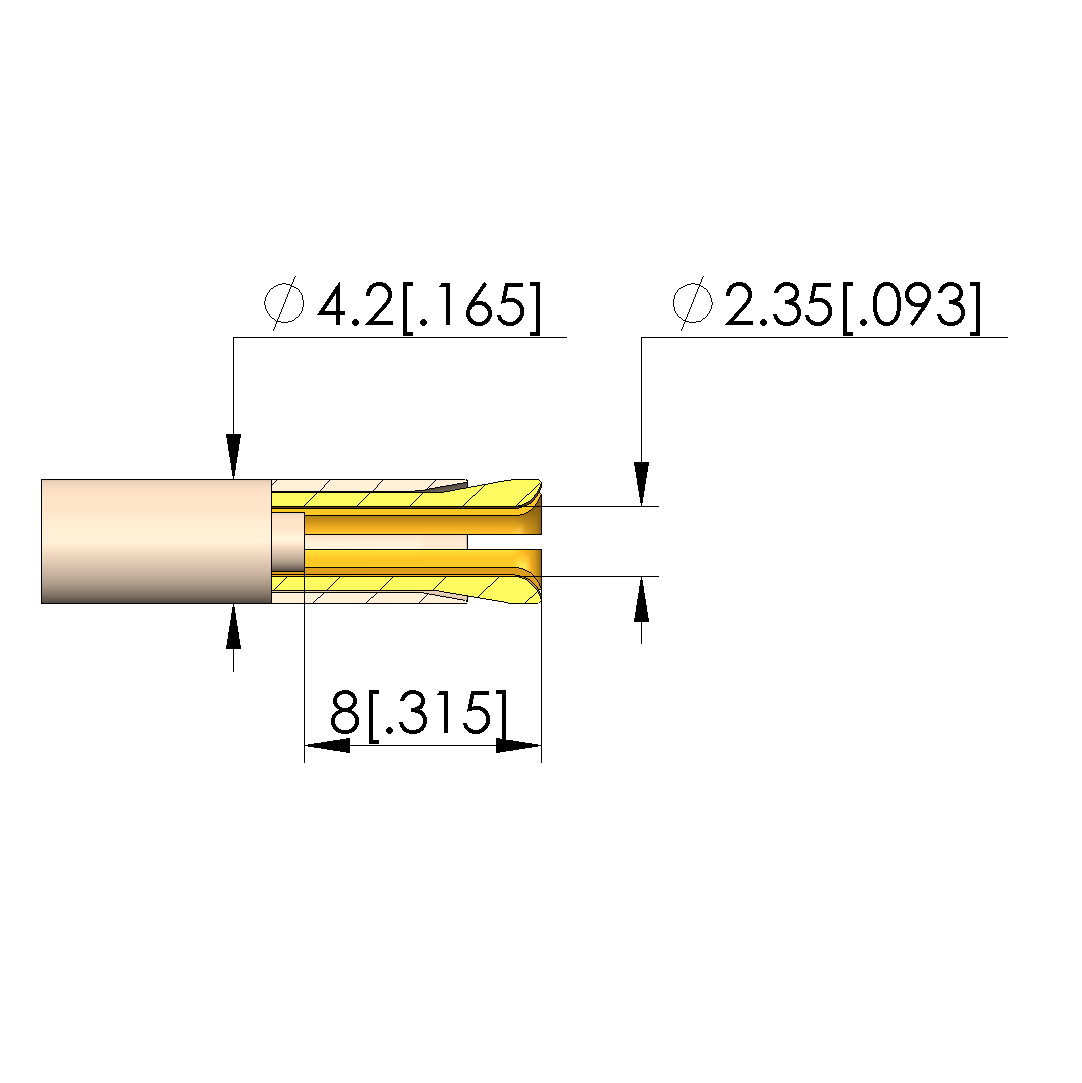

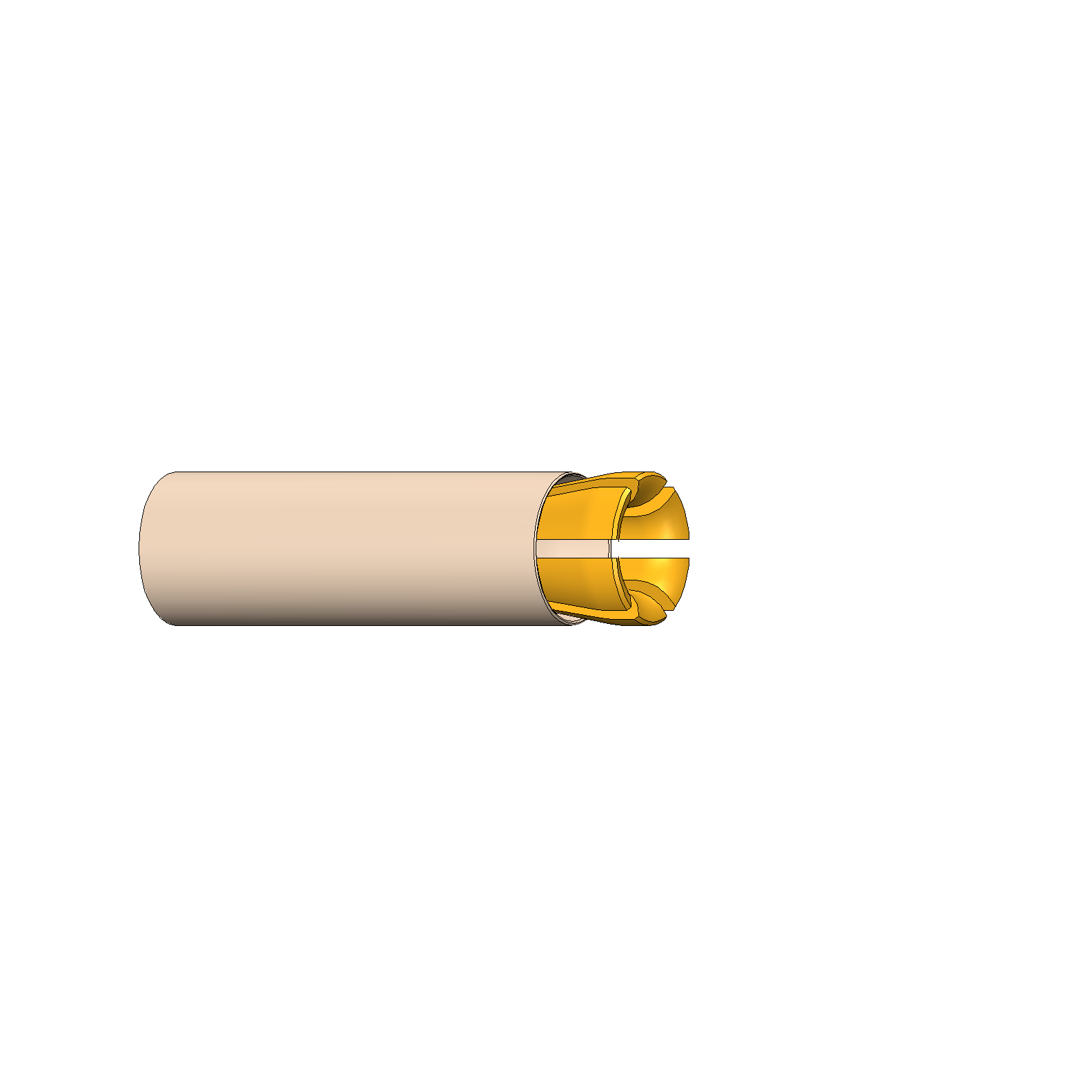

Données sur la forme de tête
- Forme de tête: 00 Plat avec alésage
- Diamètre de tête: 4,2 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe

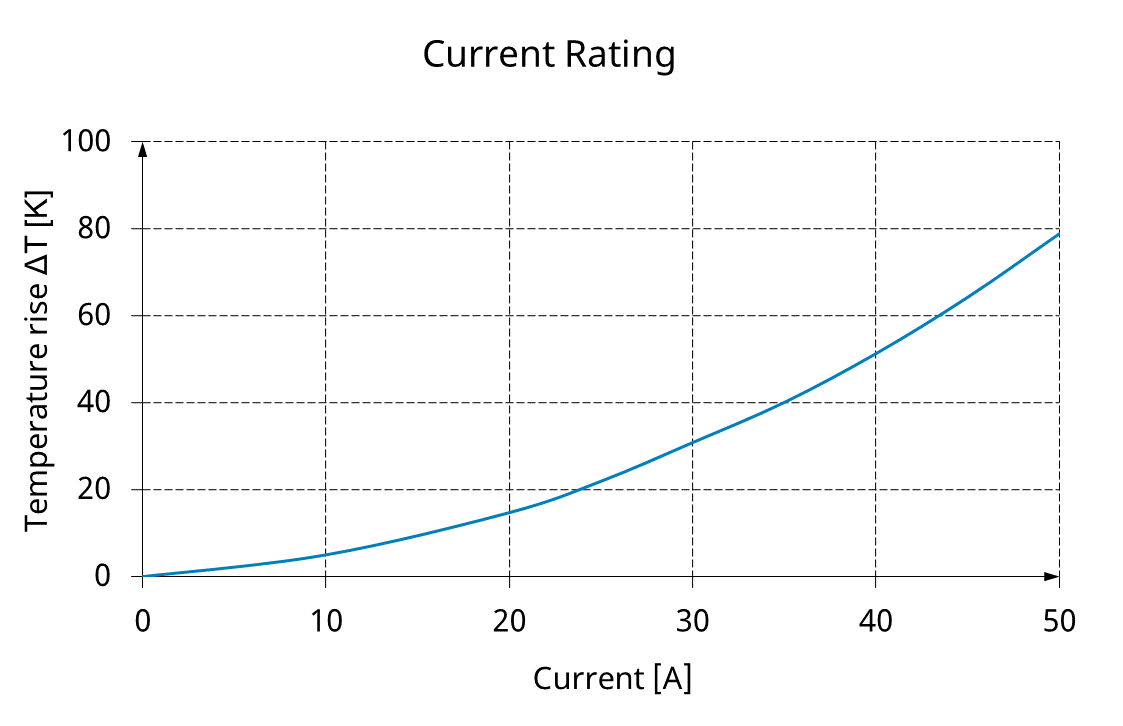

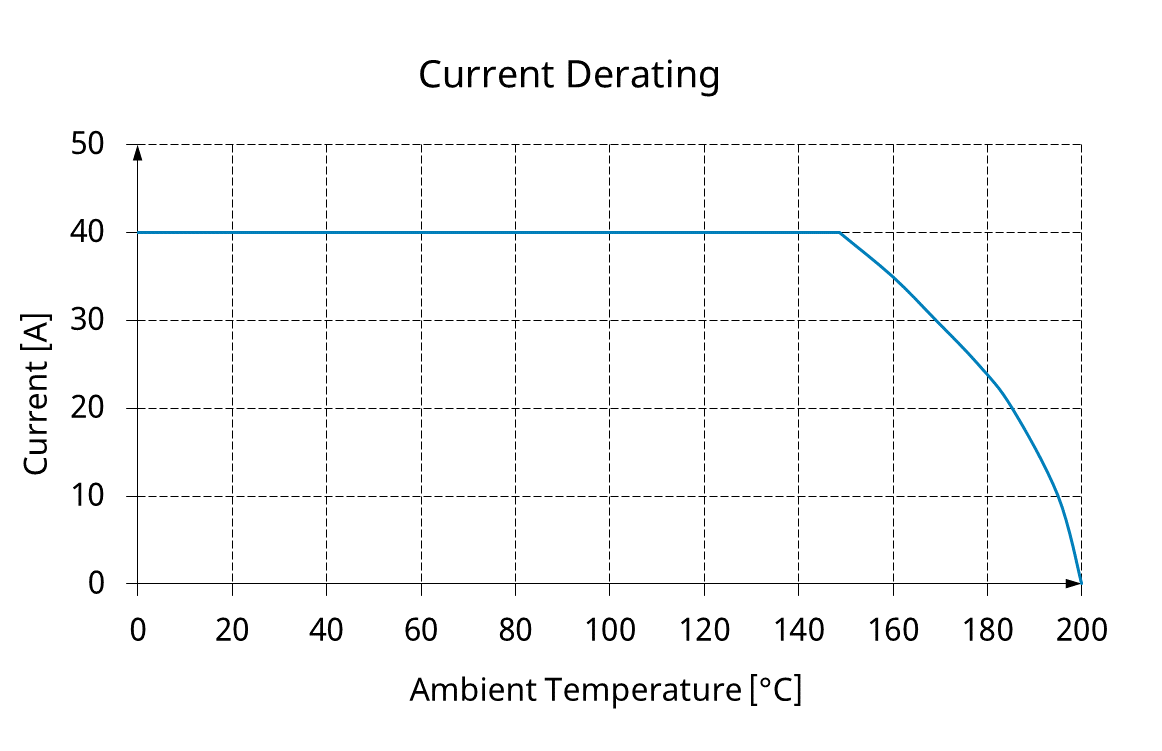

Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 40 A
- Résistance (Ri) typique: 10 mOhm
