Informations sur le produit "HKR-612 300 100 S 10003 M"
- Borne haute intensité pour la mise en contact sans rayures des broches rondes et filetages
- Lors de la mise en contact, les lamelles de contact sont pressées de manière sûre contre le goujon sans le rayer.
- De par son format, convient très bien aux applications avec vibrations, souillures et cycles de test prolongés, de même pour les contacts ronds avec protection frontale anti-contact physique.
| Ampérage supportable / Intensité nominale: | 21 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 03 |
| Couple de vissage: | 50 cNm |
| Course de travail: | 4,4 mm |
| Course maximale: | 5,5 mm |
| Diamètre de douille de pointe: | 7 mm |
| Diamètre de tête: | 6,4 mm |
| Douille de contact adaptée: | KS-612 M-D04 |

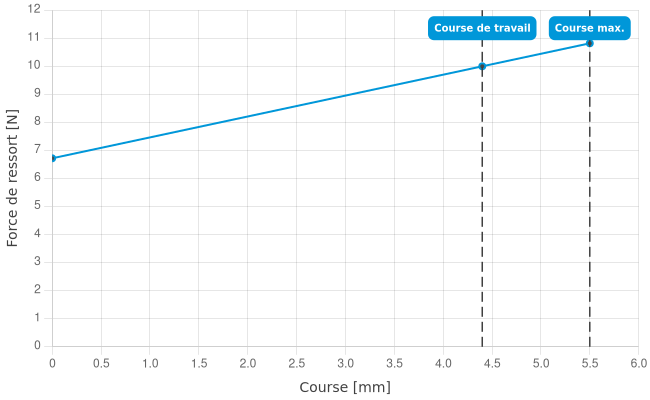

| Force de ressort en course de travail: | 10 N |
| Forme de tête: | 00 Plat avec alésage |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Argent |
| Groupe de produits: | Pointes de test haute intensité, Bornes haute intensité (plates / rondes) |
| Hauteur d’incorporation réglable: | non |
| Intensité nominale, raccordement au piston: | 35 A |
| Longueur totale: | 57 mm |
| Magnétique: | oui |
| Mise en contact de: | Grande broche |
| Piston traversant: | M 3 x 0,5 x 5,5 |
| Précontrainte ressort: | 6,72 N |
| Résistance (Ri) typique: | 10 mOhm |
| Résistance (Ri) typique, raccordement sur piston: | 10 mOhm |
| Screw-in torque max.: | 50 cNm |
| Sous-groupe de produits: | Bornes haute intensité (plates / rondes) |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | HKR-612, HKR-612 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 10,1 mm |
| Type de raccordement sur pointe de test: | Raccord fileté |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Borne haute intensité pour la mise en contact sans rayures des broches rondes et filetages
- Lors de la mise en contact, les lamelles de contact sont pressées de manière sûre contre le goujon sans le rayer.
- De par son format, convient très bien aux applications avec vibrations, souillures et cycles de test prolongés, de même pour les contacts ronds avec protection frontale anti-contact physique.
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Longueur totale: 57 mm
- Diamètre de douille de pointe: 7 mm
- Course maximale: 5,5 mm
- Précontrainte ressort: 6,72 N
- Cote E / Cote de collet: 03
- Force de ressort en course de travail: 10 N
- Course de travail: 4,4 mm
Données générales
- Screw-in torque max.: 50 cNm
- Groupe de produits: Pointes de test haute intensité
- Groupe de produits: Bornes haute intensité (plates / rondes)
- Sous-groupe de produits: Bornes haute intensité (plates / rondes)
- Série: HKR-612
- Série: HKR-612 M vissable
- Trame: 10,1 mm
- Mise en contact de: Grande broche
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Raccord fileté
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Piston traversant: M 3 x 0,5 x 5,5
- Couple de vissage: 50 cNm
- Douille de contact adaptée: KS-612 M-D04
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Données sur la forme de tête
- Forme de tête: 00 Plat avec alésage
- Diamètre de tête: 6,4 mm
- Forme de tête surface: A Argent
- Forme de tête matériau: 3 CuBe
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 21 A
- Intensité nominale, raccordement au piston: 35 A
- Résistance (Ri) typique: 10 mOhm
- Résistance (Ri) typique, raccordement sur piston: 10 mOhm
