Informations sur le produit "HCM-667-0012 C02-05000-02"
- Mise en contact fiable de cellules de batterie
- La structure modulaire permet d’échelonner la transmission du courant avec des produits INGUN standards.
- Augmentation de la transmission maximale de courant, grâce au refroidissement du corps de base
- Refroidissement de la surface de contact par GKS-667 disponible en option
- Surveillance de la tension possible par contact de détection centré
- Mesure de la température sur la surface de contact extensible en option avec TKS-667
- Montage simple dans la plaque ou la barre électrique grâce à un boulon fileté d’une mise en œuvre flexible
| Ampérage supportable / Intensité nominale: | 320 A |
|---|---|
| Conforme RoHS: | oui |
| Couple de vissage: | 60 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 5,3 mm |
| Diamètre de douille de pointe: | 14 mm |
| Diamètre de tête: | 2,4 mm |
| Force de ressort en course de travail: | 30 N |
| Forme de tête: | 68 Tête expansive avec pointes/arêtes de coupe côté frontal |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test haute intensité, HSS standard (vissée) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 61,3 mm |
| Magnétique: | oui |
| Mise en contact de: | - |
| Précontrainte ressort: | 8,88 N |
| Résistance (Ri) typique, raccordement sur piston: | 1 mOhm |
| Screw-in torque max.: | 60 cNm |
| Sous-groupe de produits: | HSS standard (vissée) |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | oui |
| Série: | HCM-667, HCM-667 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 15 mm |
| Type de raccordement sur pointe de test: | Raccord fileté |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Mise en contact fiable de cellules de batterie
- La structure modulaire permet d’échelonner la transmission du courant avec des produits INGUN standards.
- Augmentation de la transmission maximale de courant, grâce au refroidissement du corps de base
- Refroidissement de la surface de contact par GKS-667 disponible en option
- Surveillance de la tension possible par contact de détection centré
- Mesure de la température sur la surface de contact extensible en option avec TKS-667
- Montage simple dans la plaque ou la barre électrique grâce à un boulon fileté d’une mise en œuvre flexible
Direktauswahl:
Technische Daten
Données générales
- Screw-in torque max.: 60 cNm
- Groupe de produits: Pointes de test haute intensité
- Groupe de produits: HSS standard (vissée)
- Sous-groupe de produits: HSS standard (vissée)
- Série: HCM-667 M vissable
- Série: HCM-667
- Trame: 15 mm
- Mise en contact de: -
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Raccord fileté
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: oui
- Couple de vissage: 60 cNm
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 61,3 mm
- Diamètre de douille de pointe: 14 mm
- Course maximale: 5,3 mm

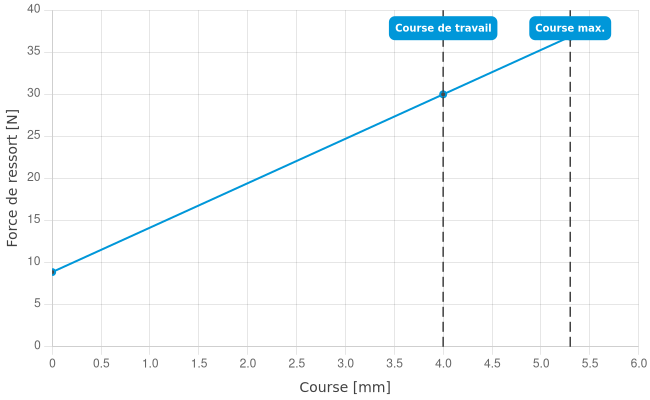

- Précontrainte ressort: 8,88 N
- Force de ressort en course de travail: 30 N
- Course de travail: 4 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 320 A
- Résistance (Ri) typique, raccordement sur piston: 1 mOhm
Données sur la forme de tête
- Forme de tête: 68 Tête expansive avec pointes/arêtes de coupe côté frontal
- Diamètre de tête: 2,4 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
