Informations sur le produit "GKS-961 305 050 A 0601"
- Les pointes à course courte permettent une fourniture du signal et une alimentation électrique sûres, ainsi qu'un remplacement rapide de modules en cas de maintenance.
- Pour réaliser des interfaces électroniques facilement déconnectables, comme par exemple dans les coques de chargeurs d'appareils électroniques
- Convient particulièrement à l'emploi dans des applications avec espaces exigus en raison de la longueur minimale.
- Compensation des tolérances possible de hauteur et de composant
| Ampérage supportable / Intensité nominale: | 2 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 1 |
| Course de travail: | 1 mm |
| Course maximale: | 1,3 mm |
| Diamètre de douille de pointe: | 1,2 mm |
| Diamètre de tête: | 0,5 mm |
| Douille de contact adaptée: | KS-961 |

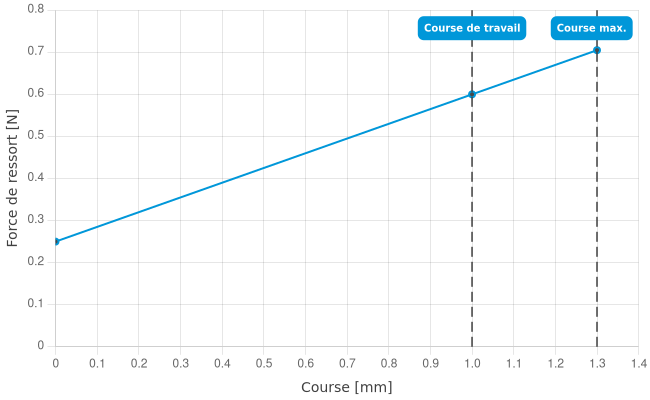

| Force de ressort en course de travail: | 0,6 N |
| Forme de tête: | 05 Circulaire (rayon intégral) |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | GKS à course courte / GKS de chargement et remise, Pointes de test polyvalentes |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 7 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Connecteur femelle |
| Précontrainte ressort: | 0,25 N |
| Résistance (Ri) typique: | 100 mOhm |
| Sous-groupe de produits: | GKS à course courte / GKS de chargement et remise |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-961 |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 1,91 mm |
| Type d’incorporation: | enfichable |
Connexion
Produkt Details
- Les pointes à course courte permettent une fourniture du signal et une alimentation électrique sûres, ainsi qu'un remplacement rapide de modules en cas de maintenance.
- Pour réaliser des interfaces électroniques facilement déconnectables, comme par exemple dans les coques de chargeurs d'appareils électroniques
- Convient particulièrement à l'emploi dans des applications avec espaces exigus en raison de la longueur minimale.
- Compensation des tolérances possible de hauteur et de composant
Direktauswahl:
Technische Daten
Données générales
- Type d’incorporation: enfichable
- Série: GKS-961
- Mise en contact de: Connecteur femelle
- Température max.: 200 °C
- Température min.: -100 °C
- Trame: 1,91 mm
- Douille de contact adaptée: KS-961
- Sécurisé antitorsion: non
- Groupe de produits: GKS à course courte / GKS de chargement et remise
- Hauteur d’incorporation réglable: non
- Conforme RoHS: oui
- Groupe de produits: Pointes de test polyvalentes
- Système de changement rapide: oui
- Magnétique: oui
- Sous-groupe de produits: GKS à course courte / GKS de chargement et remise
- Mise en contact de: Pad
Caractéristiques mécaniques
- Cote E / Cote de collet: 1
- Diamètre de douille de pointe: 1,2 mm
- Précontrainte ressort: 0,25 N
- Force de ressort en course de travail: 0,6 N
- Course maximale: 1,3 mm
- Course de travail: 1 mm
- Longueur totale: 7 mm
Caractéristiques électriques
- Résistance (Ri) typique: 100 mOhm
- Ampérage supportable / Intensité nominale: 2 A
Données sur la forme de tête
- Diamètre de tête: 0,5 mm
- Forme de tête matériau: 3 CuBe
- Forme de tête: 05 Circulaire (rayon intégral)
- Forme de tête surface: A Or
