Informations sur le produit "GKS-899 302 065 A 0702 M"
- Tiges de contact par vissage pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la tige de contact hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 2 |
| Couple de vissage: | 2 – 3 cNm |
| Course de travail: | 3,5 mm |
| Course maximale: | 4,4 mm |
| Diamètre de douille de pointe: | 1,37 mm |
| Diamètre de tête: | 0,65 mm |
| Douille de contact adaptée: | KS-899 M |

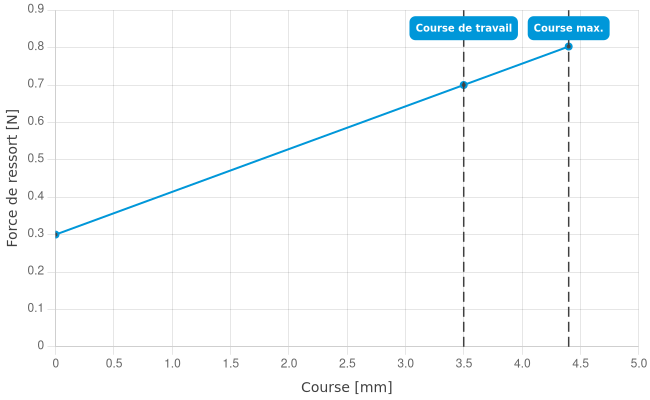

| Force de ressort en course de travail: | 0,7 N |
| Forme de tête: | 02 Plat |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | GKS à visser, Pointes de test vissées |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 27,9 mm |
| Magnétique: | oui |
| Mise en contact de: | Bead, Contact plat mâle, Grande broche, Pin |
| Précontrainte ressort: | 0,3 N |
| Résistance (Ri) typique: | 20 mOhm |
| Screw-in torque max.: | 3 cNm |
| Screw-in torque min.: | 2 cNm |
| Sous-groupe de produits: | GKS à visser |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-899, GKS-899 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 2,54 mm |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Tiges de contact par vissage pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la tige de contact hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
Direktauswahl:
Technische Daten
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 20 mOhm
Caractéristiques mécaniques
- Course maximale: 4,4 mm
- Cote E / Cote de collet: 2
- Longueur totale: 27,9 mm
- Force de ressort en course de travail: 0,7 N
- Diamètre de douille de pointe: 1,37 mm
- Précontrainte ressort: 0,3 N
- Course de travail: 3,5 mm
Données sur la forme de tête
- Diamètre de tête: 0,65 mm
- Forme de tête: 02 Plat
- Forme de tête matériau: 3 CuBe
- Forme de tête surface: A Or
Données générales
- Mise en contact de: Bead
- Sous-groupe de produits: GKS à visser
- Température max.: 80 °C
- Série: GKS-899 M vissable
- Mise en contact de: Pin
- Sécurisé antitorsion: non
- Groupe de produits: GKS à visser
- Groupe de produits: Pointes de test vissées
- Hauteur d’incorporation réglable: non
- Screw-in torque max.: 3 cNm
- Couple de vissage: 2 – 3 cNm
- Douille de contact adaptée: KS-899 M
- Screw-in torque min.: 2 cNm
- Trame: 2,54 mm
- Série: GKS-899
- Conforme RoHS: oui
- Type d’incorporation: vissable
- Température min.: -40 °C
- Système de changement rapide: oui
- Mise en contact de: Contact plat mâle
- Mise en contact de: Grande broche
- Magnétique: oui
