Informations sur le produit "GKS-803 302 230 A 5002 M"
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 02 |
| Couple de vissage: | 10 – 20 cNm |
| Course de travail: | 6,4 mm |
| Course maximale: | 8 mm |
| Diamètre de douille de pointe: | 3 mm |
| Diamètre de tête: | 2,3 mm |
| Douille de contact adaptée: | KS-803 M |

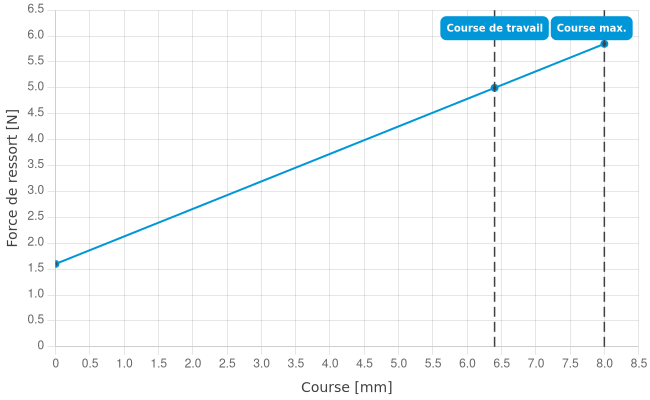

| Force de ressort en course de travail: | 5 N |
| Forme de tête: | 02 Plat |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test vissées, GKS sécurisée anti-torsion |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 48 mm |
| Magnétique: | oui |
| Mise en contact de: | Bead, Contact plat mâle, Grande broche, Pin |
| Piston traversant: | ø1,44 x 0,95 x 10,0 |
| Précontrainte ressort: | 1,6 N |
| Résistance (Ri) typique: | 30 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Sous-groupe de produits: | GKS sécurisée anti-torsion |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | oui |
| Série: | GKS-803, GKS-803 M vissable |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 5,08 mm |
| Type d’incorporation: | vissable |
Connexion
Direktauswahl:
Technische Daten
Données générales
- Screw-in torque min.: 10 cNm
- Screw-in torque max.: 20 cNm
- Groupe de produits: GKS sécurisée anti-torsion
- Groupe de produits: Pointes de test vissées
- Sous-groupe de produits: GKS sécurisée anti-torsion
- Série: GKS-803 M vissable
- Série: GKS-803
- Trame: 5,08 mm
- Mise en contact de: Bead
- Mise en contact de: Pin
- Mise en contact de: Contact plat mâle
- Mise en contact de: Grande broche
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: oui
- Piston traversant: ø1,44 x 0,95 x 10,0
- Couple de vissage: 10 – 20 cNm
- Douille de contact adaptée: KS-803 M
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 30 mOhm
Caractéristiques mécaniques
- Longueur totale: 48 mm
- Diamètre de douille de pointe: 3 mm
- Course maximale: 8 mm
- Précontrainte ressort: 1,6 N
- Cote E / Cote de collet: 02
- Force de ressort en course de travail: 5 N
- Course de travail: 6,4 mm
Données sur la forme de tête
- Forme de tête: 02 Plat
- Diamètre de tête: 2,3 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
