Informations sur le produit "GKS-747 329 408 A 3002 M"
- Tiges de contact par vissage pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la tige de contact hors de la douille de contact est évitée de manière sûre).
- Pour tester les faisceaux de câbles
- Avec filetage pour une retenue sûre dans la douille de contact
- Verdreh gesichert
- Schnellwechselsystem für lötfreies auswechseln
| -: | 11 mm |
|---|---|
| Ampérage supportable / Intensité nominale: | 8 A |
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 02 |
| Couple de vissage: | 10 – 20 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 5 mm |
| Diamètre de douille de pointe: | 2,5 mm |
| Diamètre de tête: | 4 mm |
| Douille de contact adaptée: | KS-747 M |

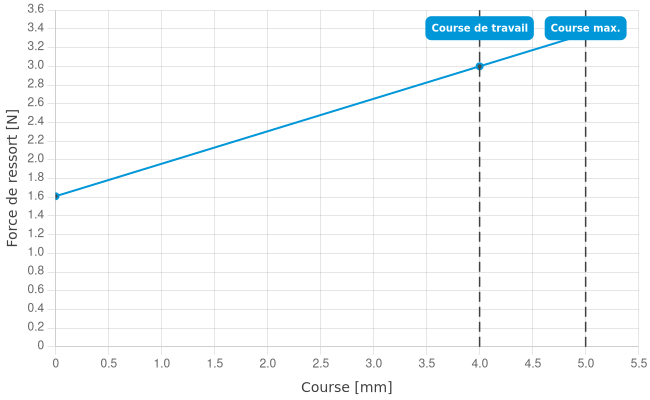

| Force de ressort en course de travail: | 3 N |
| Forme de tête: | 29 Spatule, plate, plane côté frontal |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test vissées |
| Hauteur d’incorporation réglable: | non |
| Largeur de spatule: | 0,8 mm |
| Longueur de spatule: | 3 mm |
| Longueur totale: | 36 mm |
| Magnétique: | oui |
| Mise en contact de: | Connecteur femelle |
| Piston traversant: | ø1,3 x 0,7 x 9,0 |
| Précontrainte ressort: | 1,61 N |
| Résistance (Ri) typique: | 30 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Screw-in torque min.: | 10 – 20 cNm |
| Sonderzeichen: | Sonderzeichen "M": GKS mit Gewinde M3x0,35 mitKS-747 M verdrehgesichert. |
| Sous-groupe de produits: | GKS sécurisée anti-torsion |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | oui |
| Série: | GKS-747 M |
| Temperaturbereich: | -40 – 80 °C |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 4,5 mm |
| Type d’incorporation: | vissable |
Connexion
- Tiges de contact par vissage pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la tige de contact hors de la douille de contact est évitée de manière sûre).
- Pour tester les faisceaux de câbles
- Avec filetage pour une retenue sûre dans la douille de contact
- Verdreh gesichert
- Schnellwechselsystem für lötfreies auswechseln
Autres produits de cette série :
- Longueur totale: 36 mm
- Diamètre de douille de pointe: 2,5 mm
- Course maximale: 5 mm
- Précontrainte ressort: 1,61 N
- Cote E / Cote de collet: 02
- Force de ressort en course de travail: 3 N
- Course de travail: 4 mm
- Groupe de produits: Pointes de test vissées
- Sous-groupe de produits: GKS sécurisée anti-torsion
- Série: GKS-747 M
- Trame: 4,5 mm
- Mise en contact de: Connecteur femelle
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: oui
- Piston traversant: ø1,3 x 0,7 x 9,0
- Couple de vissage: 10 – 20 cNm
- Douille de contact adaptée: KS-747 M
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
- Ampérage supportable / Intensité nominale: 8 A
- Résistance (Ri) typique: 30 mOhm
- Forme de tête: 29 Spatule, plate, plane côté frontal
- Diamètre de tête: 4 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
- Largeur de spatule: 0,8 mm
- Longueur de spatule: 3 mm
