Informations sur le produit "GKS-746 305 064 A 0902 M"
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 2 |
| Couple de vissage: | 3 – 5 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 4,4 mm |
| Diamètre de douille de pointe: | 1,65 mm |
| Diamètre de tête: | 0,64 mm |
| Douille de contact adaptée: | KS-746 M |
| Force de ressort en course de travail: | 0,9 N |
| Forme de tête: | 05 Circulaire (rayon intégral) |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test vissées, GKS sécurisée anti-torsion |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 40,2 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Connecteur femelle |
| Piston traversant: | ø0,8 x 0,46 x 4,4 |
| Précontrainte ressort: | 0,36 N |
| Résistance (Ri) typique: | 30 mOhm |
| Screw-in torque max.: | 5 cNm |
| Screw-in torque min.: | 3 cNm |
| Sous-groupe de produits: | GKS sécurisée anti-torsion |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | oui |
| Série: | GKS-746, GKS-746 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 2,54 mm |
| Type d’incorporation: | vissable |
Connexion
Direktauswahl:
Technische Daten
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 30 mOhm
Données générales
- Sécurisé antitorsion: oui
- Groupe de produits: GKS sécurisée anti-torsion
- Piston traversant: ø0,8 x 0,46 x 4,4
- Mise en contact de: Connecteur femelle
- Température max.: 80 °C
- Screw-in torque min.: 3 cNm
- Screw-in torque max.: 5 cNm
- Série: GKS-746
- Groupe de produits: Pointes de test vissées
- Hauteur d’incorporation réglable: non
- Série: GKS-746 M vissable
- Trame: 2,54 mm
- Conforme RoHS: oui
- Sous-groupe de produits: GKS sécurisée anti-torsion
- Type d’incorporation: vissable
- Température min.: -40 °C
- Système de changement rapide: oui
- Magnétique: oui
- Couple de vissage: 3 – 5 cNm
- Douille de contact adaptée: KS-746 M
- Mise en contact de: Pad
Données sur la forme de tête
- Diamètre de tête: 0,64 mm
- Forme de tête matériau: 3 CuBe
- Forme de tête: 05 Circulaire (rayon intégral)
- Forme de tête surface: A Or
Caractéristiques mécaniques
- Course maximale: 4,4 mm
- Cote E / Cote de collet: 2
- Diamètre de douille de pointe: 1,65 mm
- Course de travail: 4 mm
- Longueur totale: 40,2 mm

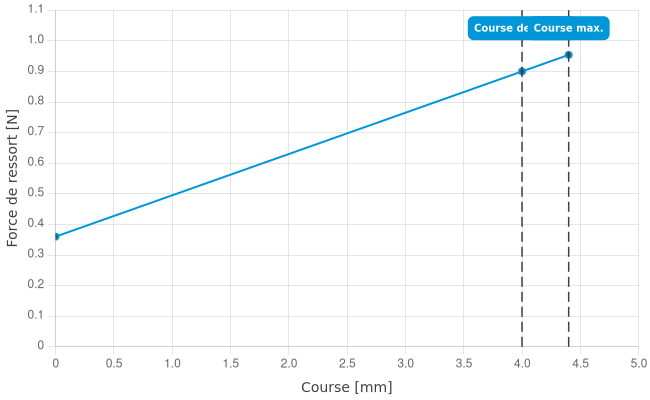

- Force de ressort en course de travail: 0,9 N
- Précontrainte ressort: 0,36 N
