Informations sur le produit "GKS-714 222 400 A 3010"
| Ampérage supportable / Intensité nominale: | 8 A |
|---|---|
| Conforme RoHS: | oui |
| Connecteur adapté: | SE-503 |
| Cote E / Cote de collet: | 10 |
| Course de travail: | 4 mm |
| Course maximale: | 5 mm |
| Diamètre de douille de pointe: | 2,65 mm |
| Diamètre de tête: | 4 mm |
| Douille de contact adaptée: | KS-714 23 |

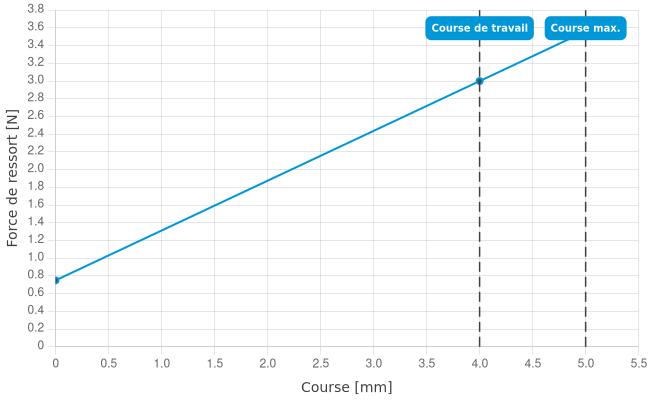

| Force de ressort en course de travail: | 3 N |
| Forme de tête: | 22 Couronne, 2 dents, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointes de test vissées, GKS sécurisée anti-torsion |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 46,5 mm |
| Magnétique: | oui |
| Mise en contact de: | Contact plat mâle |
| Piston traversant: | ø1,3 x 7,5 |
| Précontrainte ressort: | 0,75 N |
| Résistance (Ri) typique: | 30 mOhm |
| Sous-groupe de produits: | GKS sécurisée anti-torsion |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | oui |
| Série: | GKS-714 |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 5,08 mm |
| Type de raccordement sur pointe de test: | Connecteur |
| Type d’incorporation: | enfichable |
Connexion
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Longueur totale: 46,5 mm
- Diamètre de douille de pointe: 2,65 mm
- Course maximale: 5 mm
- Précontrainte ressort: 0,75 N
- Cote E / Cote de collet: 10
- Force de ressort en course de travail: 3 N
- Course de travail: 4 mm
Données générales
- Groupe de produits: GKS sécurisée anti-torsion
- Groupe de produits: Pointes de test vissées
- Sous-groupe de produits: GKS sécurisée anti-torsion
- Série: GKS-714
- Trame: 5,08 mm
- Mise en contact de: Contact plat mâle
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: oui
- Type de raccordement sur pointe de test: Connecteur
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: oui
- Piston traversant: ø1,3 x 7,5
- Connecteur adapté: SE-503
- Douille de contact adaptée: KS-714 23
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 8 A
- Résistance (Ri) typique: 30 mOhm
Données sur la forme de tête
- Forme de tête: 22 Couronne, 2 dents, autonettoyage
- Diamètre de tête: 4 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
