Informations sur le produit "GKS-550 201 050 A 1500"
- Conception robuste et compacte pour applications ICT/FCT difficiles en espaces exigus
- Pour un contact optimal au niveau des points de test (p. ex. PAD, VIA et PIN), différentes formes de têtes sont disponibles au choix en différents diamètres et finitions. De même, différentes forces de ressort sont disponibles.
| Ampérage supportable / Intensité nominale: | 2 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 00 |
| Course de travail: | 4,3 mm |
| Course maximale: | 6,35 mm |
| Diamètre de douille de pointe: | 0,78 mm |
| Diamètre de tête: | 0,5 mm |
| Douille de contact adaptée: | KS-550, KS-550 WL |
| Force de ressort en course de travail: | 1,5 N |
| Forme de tête: | 01 Pointe à 30°, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | ICT / FCT (test en circuit et test de fonction), GKS courtes / robustes |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 34,6 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad |
| Précontrainte ressort: | 0,66 N |
| Résistance (Ri) typique: | 20 mOhm |
| Sous-groupe de produits: | GKS courtes / robustes |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-550 |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 1,27 mm |
| Type d’incorporation: | enfichable |
Connexion
Produkt Details
- Conception robuste et compacte pour applications ICT/FCT difficiles en espaces exigus
- Pour un contact optimal au niveau des points de test (p. ex. PAD, VIA et PIN), différentes formes de têtes sont disponibles au choix en différents diamètres et finitions. De même, différentes forces de ressort sont disponibles.
Direktauswahl:
Technische Daten
Données générales
- Groupe de produits: GKS courtes / robustes
- Groupe de produits: ICT / FCT (test en circuit et test de fonction)
- Sous-groupe de produits: GKS courtes / robustes
- Série: GKS-550
- Trame: 1,27 mm
- Mise en contact de: Pad
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Douille de contact adaptée: KS-550
- Douille de contact adaptée: KS-550 WL
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 34,6 mm
- Diamètre de douille de pointe: 0,78 mm
- Course maximale: 6,35 mm

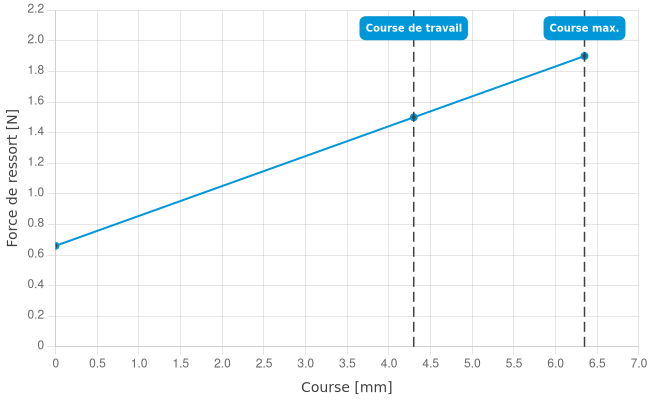

- Précontrainte ressort: 0,66 N
- Cote E / Cote de collet: 00
- Force de ressort en course de travail: 1,5 N
- Course de travail: 4,3 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 2 A
- Résistance (Ri) typique: 20 mOhm
Données sur la forme de tête
- Forme de tête: 01 Pointe à 30°, autonettoyage
- Diamètre de tête: 0,5 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
