Informations sur le produit "GKS-502 233 250 R 5002 L"
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Connecteur adapté: | SE-502 |
| Cote E / Cote de collet: | 02 |
| Course de travail: | 5,6 mm |
| Course maximale: | 7 mm |
| Diamètre de douille de pointe: | 2 mm |
| Diamètre de tête: | 2,5 mm |
| Douille de contact adaptée: | KS-502 23 |
| Force de ressort en course de travail: | 5 N |
| Forme de tête: | 33 Couronne, 3 dents, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | R Rhodium |
| Groupe de produits: | ICT / FCT (test en circuit et test de fonction), Norme métrique |
| Hauteur d’incorporation réglable: | non |
| Intensité nominale, raccordement au piston: | 12 A |
| Longueur totale: | 40,1 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Pin |
| Piston traversant: | ø1,0 x 7,0 |
| Précontrainte ressort: | 1,06 N |
| Résistance (Ri) typique: | 100 mOhm |
| Résistance (Ri) typique, raccordement sur piston: | 10 mOhm |
| Sous-groupe de produits: | Norme métrique |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | GKS-502, GKS-502 L |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 3 mm |
| Type de raccordement sur pointe de test: | Connecteur |
| Type d’incorporation: | enfichable |
Connexion
Direktauswahl:
Technische Daten
Données générales
- Groupe de produits: Norme métrique
- Groupe de produits: ICT / FCT (test en circuit et test de fonction)
- Sous-groupe de produits: Norme métrique
- Série: GKS-502 L
- Série: GKS-502
- Trame: 3 mm
- Mise en contact de: Pin
- Mise en contact de: Pad
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Connecteur
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Piston traversant: ø1,0 x 7,0
- Connecteur adapté: SE-502
- Douille de contact adaptée: KS-502 23
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 40,1 mm
- Diamètre de douille de pointe: 2 mm
- Course maximale: 7 mm

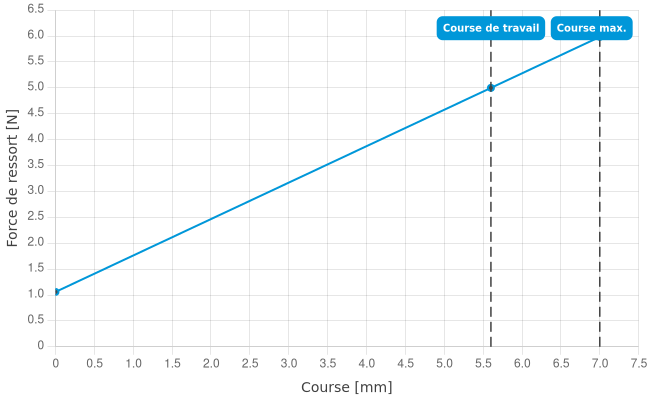

- Précontrainte ressort: 1,06 N
- Cote E / Cote de collet: 02
- Force de ressort en course de travail: 5 N
- Course de travail: 5,6 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Intensité nominale, raccordement au piston: 12 A
- Résistance (Ri) typique: 100 mOhm
- Résistance (Ri) typique, raccordement sur piston: 10 mOhm
Données sur la forme de tête
- Forme de tête: 33 Couronne, 3 dents, autonettoyage
- Diamètre de tête: 2,5 mm
- Forme de tête surface: R Rhodium
- Forme de tête matériau: 2 Acier
