Informations sur le produit "GKS-427 201 100 A 0802 M"
- Pointes de test par vissage à course courte, pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la pointe de test hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
- Variantes avec ressort en acier inoxydable disponibles pour des températures entre -100 °C à +200 °C
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 2 |
| Couple de vissage: | 3 – 5 cNm |
| Course de travail: | 3,5 mm |
| Course maximale: | 4,5 mm |
| Diamètre de douille de pointe: | 1,65 mm |
| Diamètre de tête: | 1 mm |
| Douille de contact adaptée: | KS-427 M |
| Force de ressort en course de travail: | 0,8 N |
| Forme de tête: | 01 Pointe à 30°, autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | GKS à visser, Pointes de test vissées |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 19,5 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad |
| Précontrainte ressort: | 0,24 N |
| Résistance (Ri) typique: | 20 mOhm |
| Sous-groupe de produits: | GKS à visser |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-427, GKS-427 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 2,54 mm |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Pointes de test par vissage à course courte, pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la pointe de test hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
- Variantes avec ressort en acier inoxydable disponibles pour des températures entre -100 °C à +200 °C
Direktauswahl:
Technische Daten
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 20 mOhm
Caractéristiques mécaniques

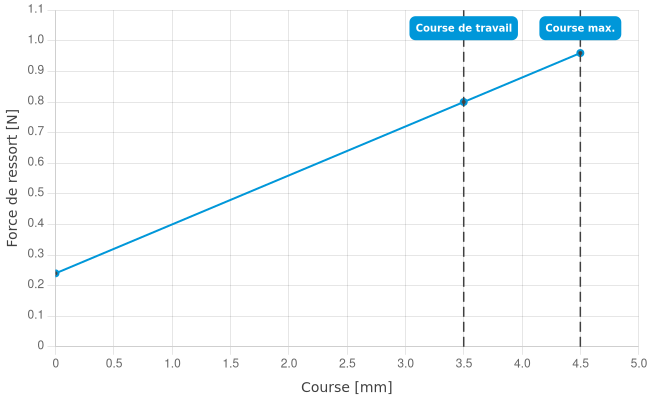

- Force de ressort en course de travail: 0,8 N
- Cote E / Cote de collet: 2
- Diamètre de douille de pointe: 1,65 mm
- Précontrainte ressort: 0,24 N
- Longueur totale: 19,5 mm
- Course maximale: 4,5 mm
- Course de travail: 3,5 mm
Données générales
- Sous-groupe de produits: GKS à visser
- Température max.: 80 °C
- Sécurisé antitorsion: non
- Groupe de produits: GKS à visser
- Groupe de produits: Pointes de test vissées
- Hauteur d’incorporation réglable: non
- Série: GKS-427 M vissable
- Trame: 2,54 mm
- Conforme RoHS: oui
- Douille de contact adaptée: KS-427 M
- Série: GKS-427
- Type d’incorporation: vissable
- Température min.: -40 °C
- Système de changement rapide: oui
- Magnétique: oui
- Couple de vissage: 3 – 5 cNm
- Mise en contact de: Pad
Données sur la forme de tête
- Diamètre de tête: 1 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
- Forme de tête: 01 Pointe à 30°, autonettoyage
