Informations sur le produit "GKS-427 305 100 A 2502 M"
- Pointes de test par vissage à course courte, pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la pointe de test hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
- Variantes avec ressort en acier inoxydable disponibles pour des températures entre -100 °C à +200 °C
| Ampérage supportable / Intensité nominale: | 8 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 2 |
| Couple de vissage: | 3 – 5 cNm |
| Course de travail: | 3,5 mm |
| Course maximale: | 4,5 mm |
| Diamètre de douille de pointe: | 1,65 mm |
| Diamètre de tête: | 1 mm |
| Douille de contact adaptée: | KS-427 M |
| Force de ressort en course de travail: | 2,5 N |
| Forme de tête: | 05 Circulaire (rayon intégral) |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | GKS à visser, Pointes de test vissées |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 19,5 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Connecteur femelle |
| Précontrainte ressort: | 0,4 N |
| Résistance (Ri) typique: | 20 mOhm |
| Sous-groupe de produits: | GKS à visser |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-427, GKS-427 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 2,54 mm |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Pointes de test par vissage à course courte, pour applications assorties de possibles vibrations ou de forces transversales et longitudinales indésirables (une migration de la pointe de test hors de la douille de contact est évitée de manière sûre).
- Une visseuse dynamométrique et un embout permettent d'installer la pointe de test vissée de manière sûre dans la KS. Le couple de vissage nécessaire est communiqué à la douille de pointe via un embout carré.
- Variantes avec ressort en acier inoxydable disponibles pour des températures entre -100 °C à +200 °C
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Précontrainte ressort: 0,4 N
- Cote E / Cote de collet: 2

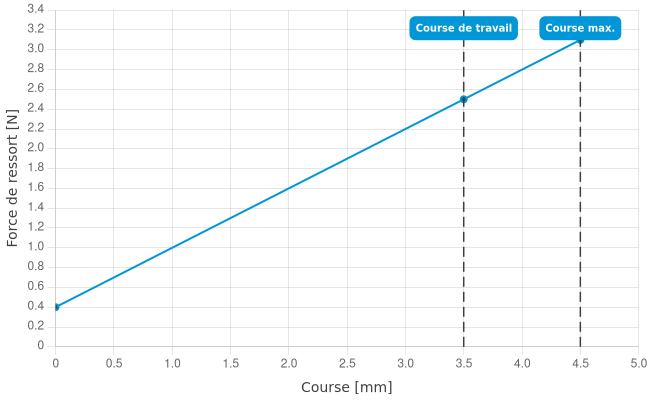

- Force de ressort en course de travail: 2,5 N
- Diamètre de douille de pointe: 1,65 mm
- Longueur totale: 19,5 mm
- Course maximale: 4,5 mm
- Course de travail: 3,5 mm
Données générales
- Mise en contact de: Connecteur femelle
- Sous-groupe de produits: GKS à visser
- Température max.: 80 °C
- Sécurisé antitorsion: non
- Groupe de produits: GKS à visser
- Groupe de produits: Pointes de test vissées
- Hauteur d’incorporation réglable: non
- Série: GKS-427 M vissable
- Trame: 2,54 mm
- Conforme RoHS: oui
- Douille de contact adaptée: KS-427 M
- Série: GKS-427
- Type d’incorporation: vissable
- Température min.: -40 °C
- Système de changement rapide: oui
- Magnétique: oui
- Couple de vissage: 3 – 5 cNm
- Mise en contact de: Pad
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 8 A
- Résistance (Ri) typique: 20 mOhm
Données sur la forme de tête
- Forme de tête matériau: 3 CuBe
- Diamètre de tête: 1 mm
- Forme de tête: 05 Circulaire (rayon intégral)
- Forme de tête surface: A Or
