Informations sur le produit "GKS-364 204 400 N 3001"
- Pointes de test avec piston traversant pour applications assorties de forces longitudinales et transversales indésirables.
- Pour l'emploi dans des applications assorties d'un manque de place.
| Ampérage supportable / Intensité nominale: | 8 A |
|---|---|
| Conforme RoHS: | oui |
| Connecteur adapté: | SE-503 |
| Cote E / Cote de collet: | 01 |
| Course de travail: | 4 mm |
| Course maximale: | 5 mm |
| Diamètre de douille de pointe: | 5 mm |
| Diamètre de tête: | 4 mm |
| Douille de contact adaptée: | KS-364 |

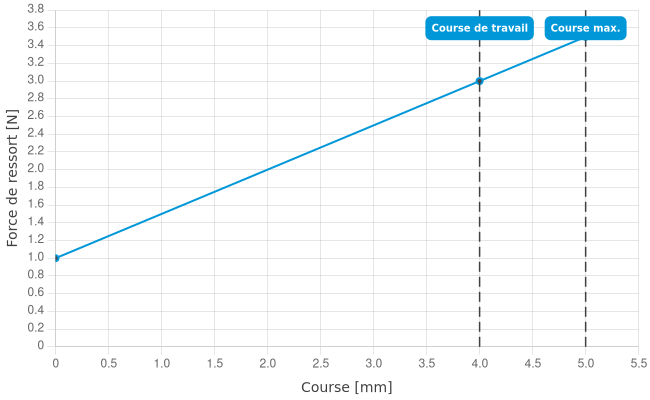

| Force de ressort en course de travail: | 3 N |
| Forme de tête: | 04 Couronne 4 dents |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | N Nickel |
| Groupe de produits: | GKS à course courte / GKS de chargement et remise, Pointes de test polyvalentes |
| Hauteur d’incorporation réglable: | non |
| Intensité nominale, raccordement au piston: | 20 A |
| Longueur totale: | 29 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Grande broche, Pin |
| Piston traversant: | ø1,3 x 8,0 |
| Précontrainte ressort: | 1 N |
| Résistance (Ri) typique: | 30 mOhm |
| Résistance (Ri) typique, raccordement sur piston: | 10 mOhm |
| Sous-groupe de produits: | GKS à course courte / GKS de chargement et remise |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | GKS-364 |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 6,5 mm |
| Type de raccordement sur pointe de test: | Connecteur |
| Type d’incorporation: | enfichable |
Connexion
Produkt Details
- Pointes de test avec piston traversant pour applications assorties de forces longitudinales et transversales indésirables.
- Pour l'emploi dans des applications assorties d'un manque de place.
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Longueur totale: 29 mm
- Diamètre de douille de pointe: 5 mm
- Course maximale: 5 mm
- Précontrainte ressort: 1 N
- Cote E / Cote de collet: 01
- Force de ressort en course de travail: 3 N
- Course de travail: 4 mm
Données générales
- Groupe de produits: GKS à course courte / GKS de chargement et remise
- Groupe de produits: Pointes de test polyvalentes
- Sous-groupe de produits: GKS à course courte / GKS de chargement et remise
- Série: GKS-364
- Trame: 6,5 mm
- Mise en contact de: Pin
- Mise en contact de: Grande broche
- Mise en contact de: Pad
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Connecteur
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Piston traversant: ø1,3 x 8,0
- Douille de contact adaptée: KS-364
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
- Connecteur adapté: SE-503
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 8 A
- Intensité nominale, raccordement au piston: 20 A
- Résistance (Ri) typique: 30 mOhm
- Résistance (Ri) typique, raccordement sur piston: 10 mOhm
Données sur la forme de tête
- Forme de tête: 04 Couronne 4 dents
- Diamètre de tête: 4 mm
- Forme de tête surface: N Nickel
- Forme de tête matériau: 2 Acier
