Informations sur le produit "GKS-112 291 130 A 1510 MDL"
| Ampérage supportable / Intensité nominale: | 5 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 10 |
| Couple de vissage: | 3 – 5 cNm |
| Course de travail: | 4 mm |
| Course maximale: | 6,5 mm |
| Diamètre de douille de pointe: | 1,65 mm |
| Diamètre de tête: | 1,3 mm |
| Douille de contact adaptée: | KS-112 M |

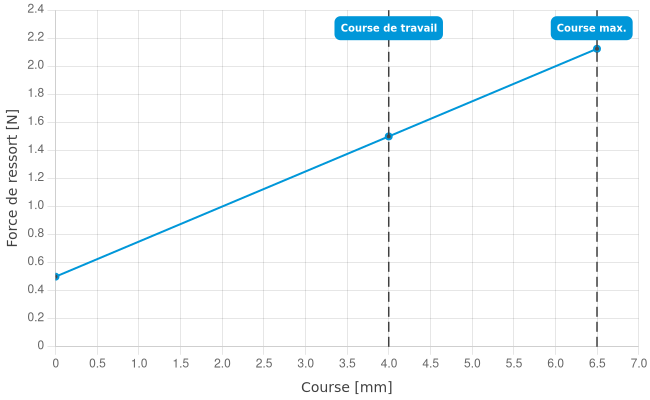

| Force de ressort en course de travail: | 1,5 N |
| Forme de tête: | 91 Poignard à 40° (quadruple), autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | Pointe mobile, ICT / FCT (test en circuit et test de fonction) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 45,1 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Via |
| Précontrainte ressort: | 0,5 N |
| Résistance (Ri) typique: | 20 mOhm |
| Screw-in torque max.: | 5 cNm |
| Screw-in torque min.: | 3 cNm |
| Sous-groupe de produits: | Pointe mobile |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-112, GKS-112 MDL vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 3 mm |
| Type d’incorporation: | vissable |
Connexion
Direktauswahl:
Données techniques
Données générales
- Screw-in torque max.: 5 cNm
- Screw-in torque min.: 3 cNm
- Groupe de produits: Pointe mobile
- Groupe de produits: ICT / FCT (test en circuit et test de fonction)
- Sous-groupe de produits: Pointe mobile
- Série: GKS-112 MDL vissable
- Série: GKS-112
- Trame: 3 mm
- Mise en contact de: Pad
- Mise en contact de: Via
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Couple de vissage: 3 – 5 cNm
- Douille de contact adaptée: KS-112 M
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 5 A
- Résistance (Ri) typique: 20 mOhm
Caractéristiques mécaniques
- Longueur totale: 45,1 mm
- Diamètre de douille de pointe: 1,65 mm
- Course maximale: 6,5 mm
- Précontrainte ressort: 0,5 N
- Cote E / Cote de collet: 10
- Force de ressort en course de travail: 1,5 N
- Course de travail: 4 mm
Données sur la forme de tête
- Forme de tête: 91 Poignard à 40° (quadruple), autonettoyage
- Diamètre de tête: 1,3 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
