Informations sur le produit "GKS-050 291 050 A 2000 LPC"
- Pointes de test confirmées à des millions d'exemplaires, pour mettre les cartes électroniques en contact
- Pour un contact optimal au niveau des points de test (p. ex. PAD, VIA et PIN), différentes formes de têtes sont disponibles au choix en différents diamètres et finitions.
- Différentes forces de ressort disponibles, ainsi que des variantes avec ressort en acier inoxydable pour les hautes températures
- Pour régler les conditions de course optimales dans l'adaptateur de contrôle, il est possible de réaliser différentes hauteurs d'incorporation en combinant la tige de contact et la douille de contact
| Ampérage supportable / Intensité nominale: | 2 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 00 |
| Course de travail: | 4,3 mm |
| Course maximale: | 6,35 mm |
| Diamètre de douille de pointe: | 0,78 mm |
| Diamètre de tête: | 0,5 mm |
| Douille de contact adaptée: | KS-050 |
| Force de ressort en course de travail: | 2 N |
| Forme de tête: | 91 Poignard à 40° (quadruple), autonettoyage |
| Forme de tête matériau: | 2 Acier |
| Forme de tête surface: | A Or |
| Groupe de produits: | Non encore adapté (170502), Course standard GKS |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 45,2 mm |
| Magnétique: | oui |
| Mise en contact de: | Pad, Via |
| Précontrainte ressort: | 0,81 N |
| Résistance (Ri) typique: | 100 mOhm |
| Sous-groupe de produits: | Course standard GKS |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | GKS-050, GKS-050 LP Version longue |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 1,27 mm |
| Type d’incorporation: | enfichable |
Connexion
Produkt Details
- Pointes de test confirmées à des millions d'exemplaires, pour mettre les cartes électroniques en contact
- Pour un contact optimal au niveau des points de test (p. ex. PAD, VIA et PIN), différentes formes de têtes sont disponibles au choix en différents diamètres et finitions.
- Différentes forces de ressort disponibles, ainsi que des variantes avec ressort en acier inoxydable pour les hautes températures
- Pour régler les conditions de course optimales dans l'adaptateur de contrôle, il est possible de réaliser différentes hauteurs d'incorporation en combinant la tige de contact et la douille de contact
Direktauswahl:
Technische Daten
Données générales
- Groupe de produits: Non encore adapté (170502)
- Groupe de produits: Course standard GKS
- Sous-groupe de produits: Course standard GKS
- Série: GKS-050
- Série: GKS-050 LP Version longue
- Trame: 1,27 mm
- Mise en contact de: Pad
- Mise en contact de: Via
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Douille de contact adaptée: KS-050
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Caractéristiques mécaniques
- Longueur totale: 45,2 mm
- Diamètre de douille de pointe: 0,78 mm
- Course maximale: 6,35 mm
- Précontrainte ressort: 0,81 N
- Cote E / Cote de collet: 00

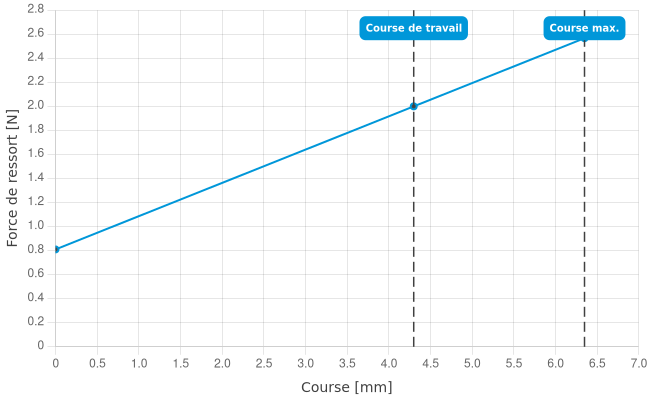

- Force de ressort en course de travail: 2 N
- Course de travail: 4,3 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 2 A
- Résistance (Ri) typique: 100 mOhm
Données sur la forme de tête
- Forme de tête: 91 Poignard à 40° (quadruple), autonettoyage
- Diamètre de tête: 0,5 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 2 Acier
