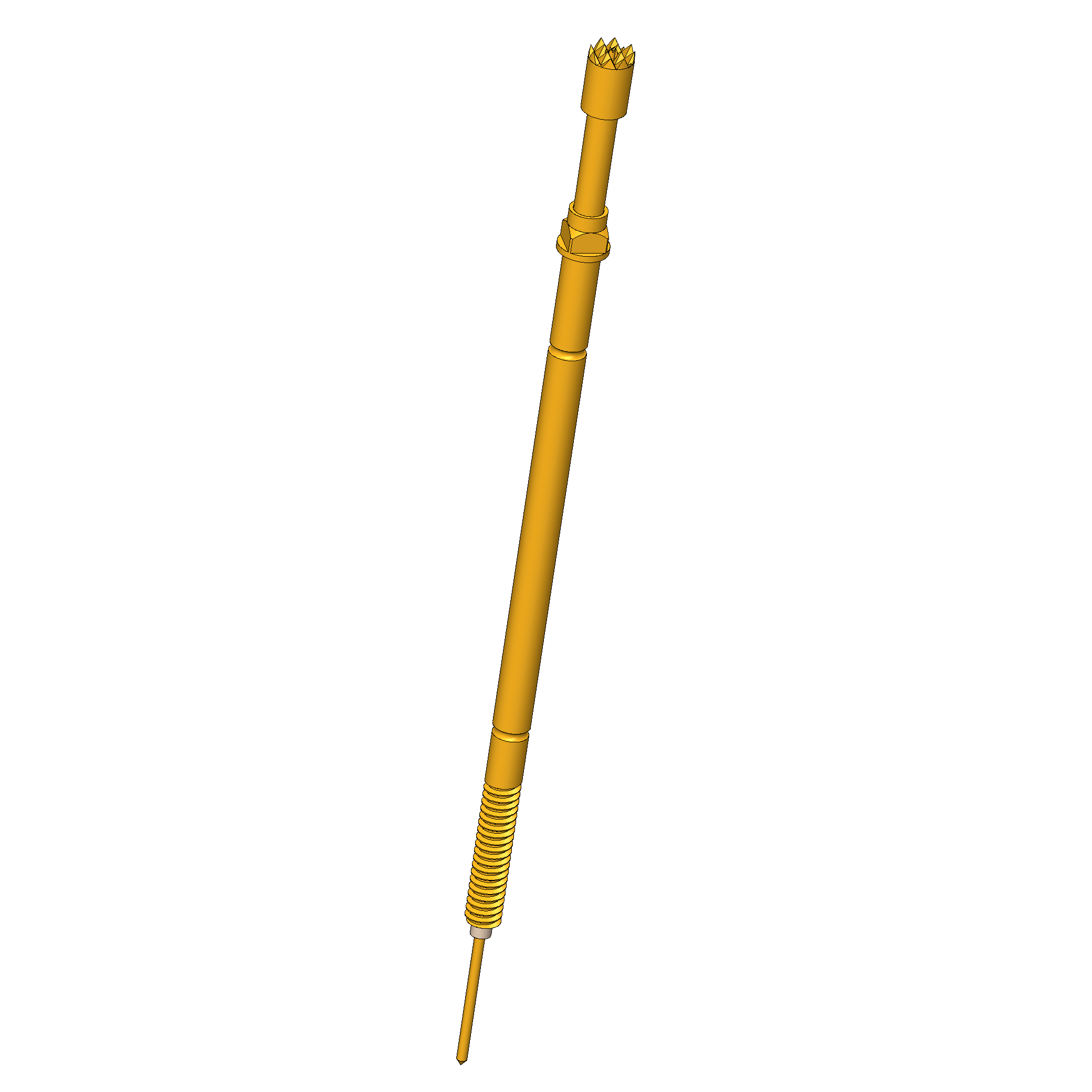

Informations sur le produit "DPS-215 304 027 A 2006 M"
| Ampérage max. supportable conducteur de signaux: | 2 A |
|---|---|
| Ampérage max. supportable conducteur extérieur: | 8 A |
| Conducteur de signaux remplaçable: | non |
| Conducteur extérieur remplaçable: | non |
| Conforme RoHS: | oui |
| Couple de serrage dans KL: | 3 – 5 cNm |
| Course de travail conducteur de signaux: | 4 mm |
| Course de travail conducteur extérieur: | 4 mm |
| Course maximale conducteur de signaux: | 5 mm |
| Course maximale conducteur extérieur: | 5 mm |
| Diamètre de douille de pointe: | 1,65 mm |
| Diamètre de tête conducteur de signaux: | 0,27 mm |
| Diamètre de tête conducteur extérieur: | 2 mm |
| En appui flottant: | non |
| Force de ressort par conducteur de signaux en course de travail: | 0,4 N |
| Force de ressort totale conducteur extérieur en course de travail: | 1,6 N |
| Force de ressort totale en course de travail: | 2 N |
| Forme de tête conducteur de signaux: | 04 Couronne 4 dents |
| Forme de tête conducteur de signaux matériau: | 3 CuBe |
| Forme de tête conducteur de signaux surface: | A Or |
| Forme de tête conducteur extérieur: | 06 Plaquette (cannelée) |
| Groupe de produits: | DPS Pointes de test dipolaires |
| Hauteur d’incorporation sans douille de contact: | 10 mm |
| Longueur totale: | 50,5 mm |
| Nombre de conducteurs de signaux: | 1 |
| Piston traversant: | non |
| Résistance à la tension: | 0,4 kV |
| Sous-série: | DPS-215 M vissable |
| Sous-série KS: | KS-215 M-F Version vissée (système de changement rapide) |
| Sécurisé antitorsion: | non |
| Série: | DPS-215 |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 2,54 mm |
| Type d’incorporation: | vissable |
Connexion
Direktauswahl:
Technische Daten

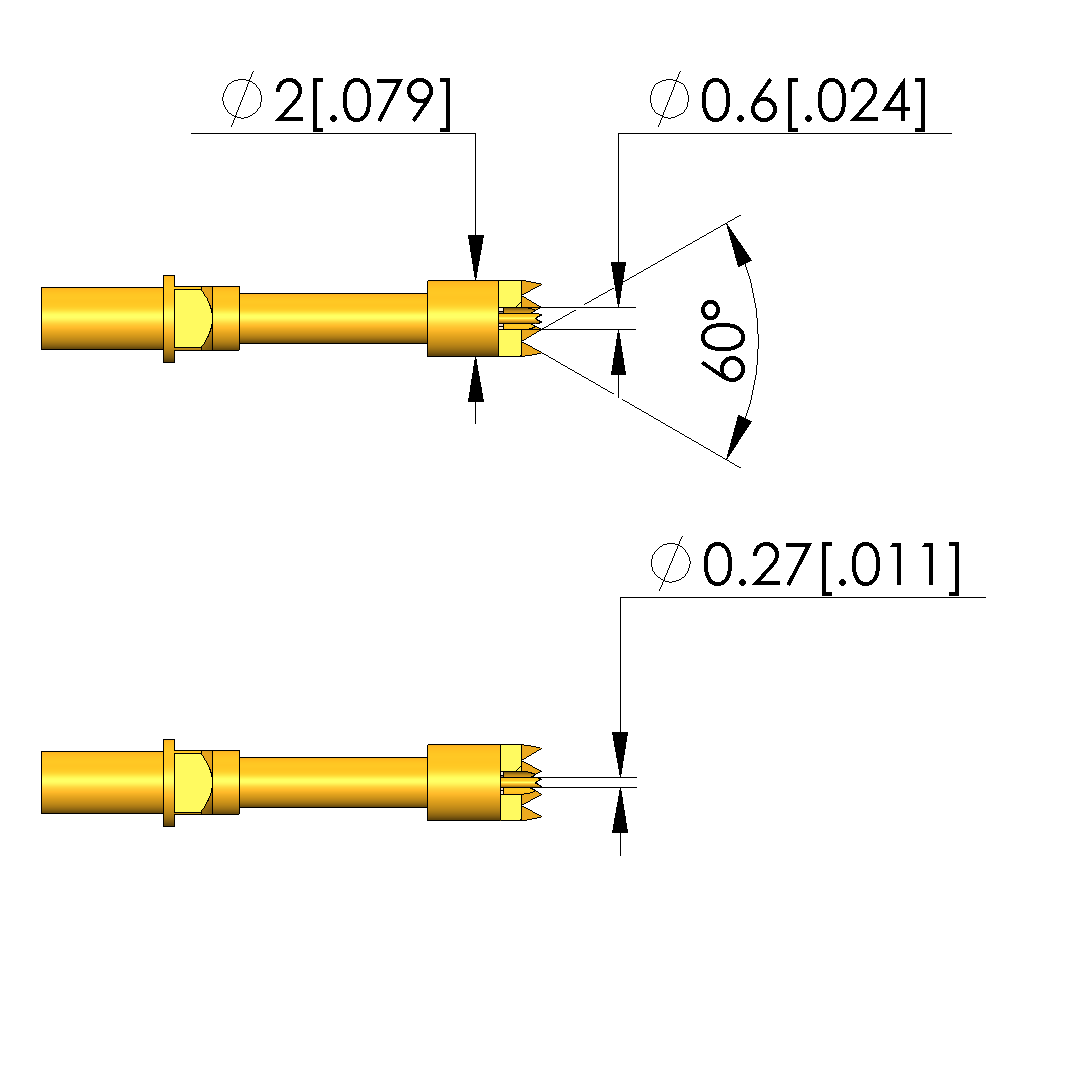

Données sur le conducteur de signaux
- Diamètre de tête conducteur de signaux: 0,27 mm
- Nombre de conducteurs de signaux: 1
- Forme de tête conducteur de signaux: 04 Couronne 4 dents
- Forme de tête conducteur de signaux matériau: 3 CuBe
- Forme de tête conducteur de signaux surface: A Or
- Force de ressort par conducteur de signaux en course de travail: 0,4 N
- Course maximale conducteur de signaux: 5 mm
- Conducteur de signaux remplaçable: non
- Course de travail conducteur de signaux: 4 mm
- Ampérage max. supportable conducteur de signaux: 2 A
Données générales
- Température max.: 80 °C
- Piston traversant: non
- Groupe de produits: DPS Pointes de test dipolaires
- Sous-série KS: KS-215 M-F Version vissée (système de changement rapide)
- Sécurisé antitorsion: non
- Sous-série: DPS-215 M vissable
- En appui flottant: non
- Trame: 2,54 mm
- Conforme RoHS: oui
- Type d’incorporation: vissable
- Température min.: -40 °C
- Série: DPS-215

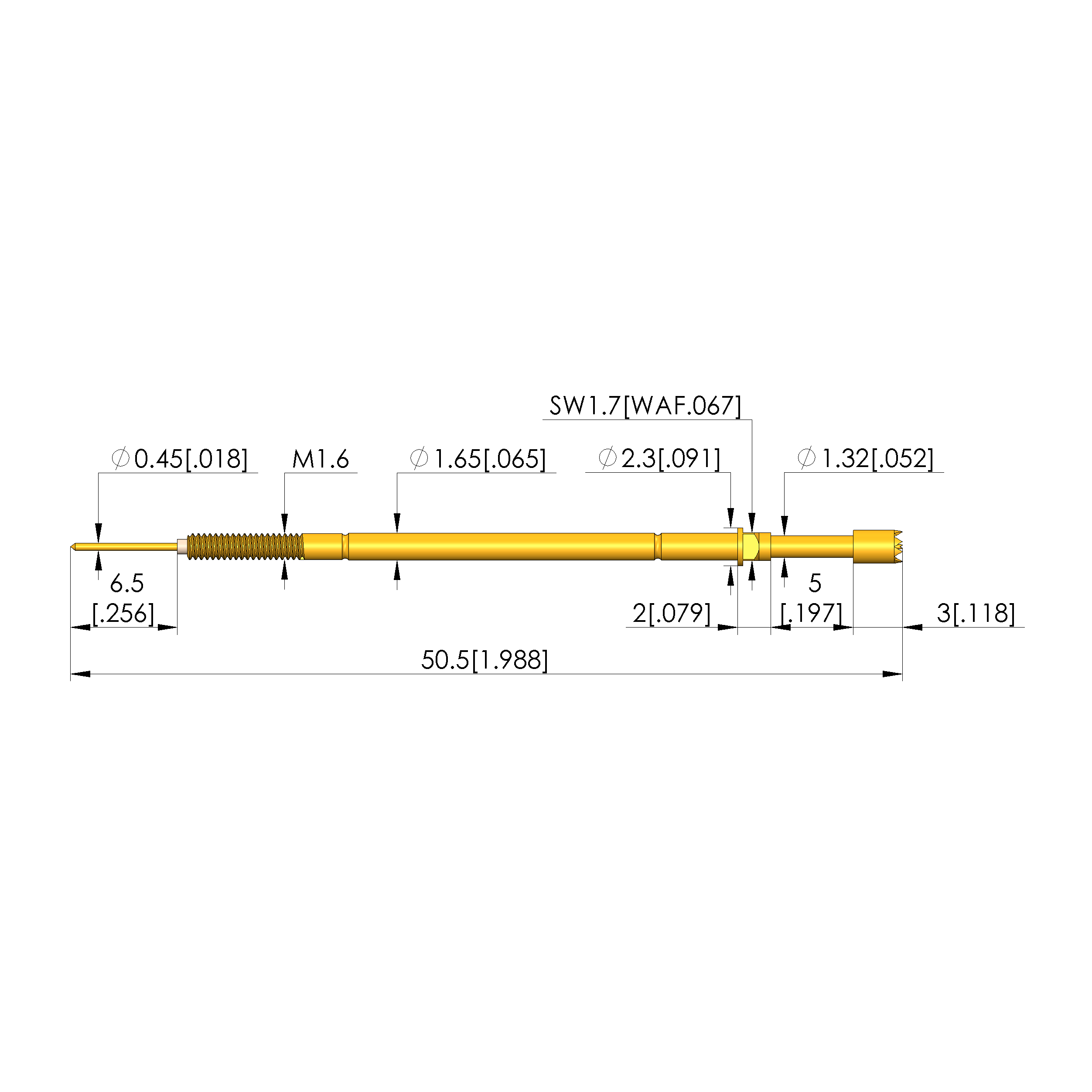

Caractéristiques mécaniques
- Hauteur d’incorporation sans douille de contact: 10 mm
- Longueur totale: 50,5 mm
- Force de ressort totale en course de travail: 2 N
- Diamètre de douille de pointe: 1,65 mm
- Couple de serrage dans KL: 3 – 5 cNm
Données sur le conducteur extérieur
- Conducteur extérieur remplaçable: non
- Force de ressort totale conducteur extérieur en course de travail: 1,6 N
- Course maximale conducteur extérieur: 5 mm

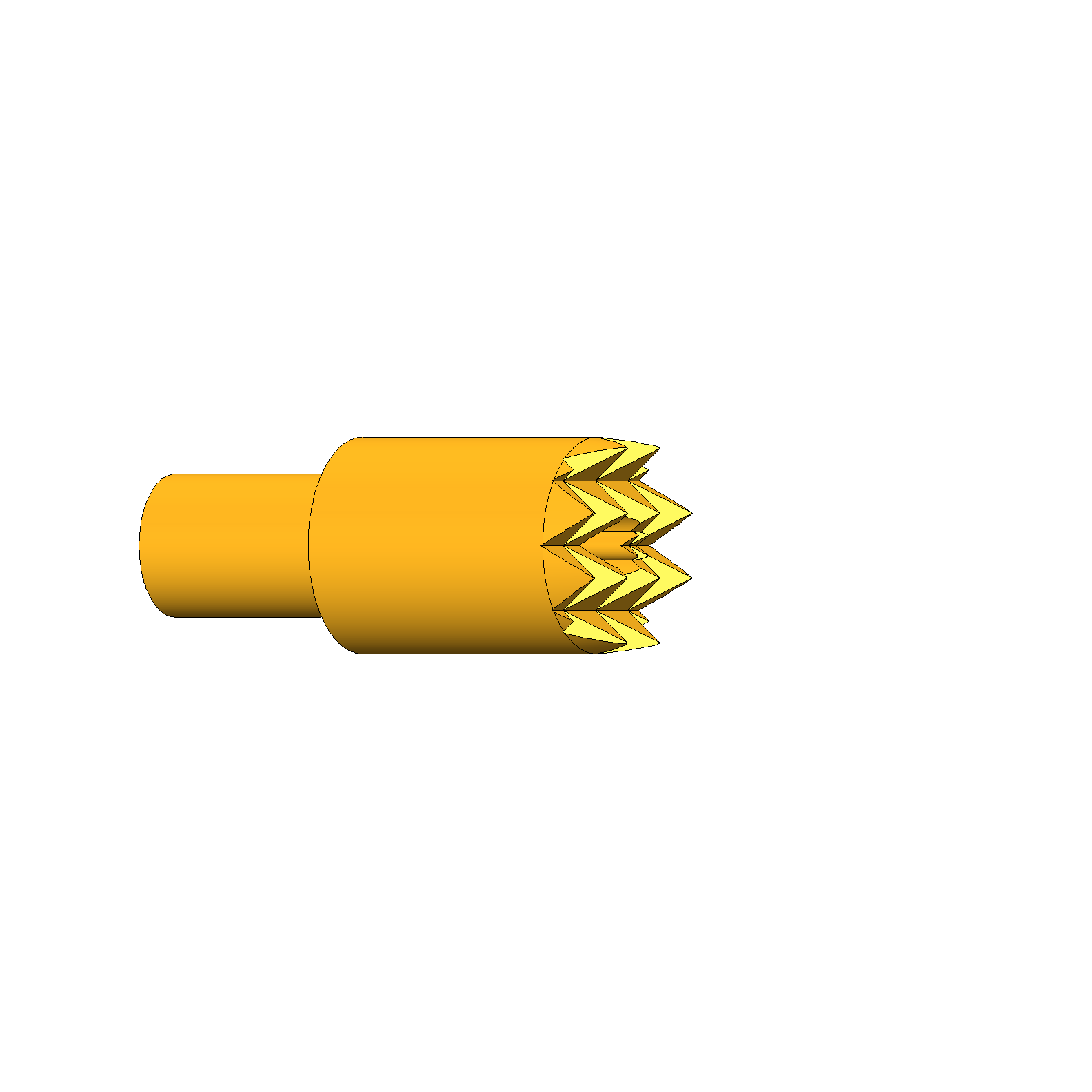

- Forme de tête conducteur extérieur: 06 Plaquette (cannelée)
- Course de travail conducteur extérieur: 4 mm
- Diamètre de tête conducteur extérieur: 2 mm
- Ampérage max. supportable conducteur extérieur: 8 A
Caractéristiques électriques
- Résistance à la tension: 0,4 kV
