Informations sur le produit "BCP-655 360 1800 A 100004M-53"
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 125 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
| Ampérage supportable / Intensité nominale: | 125 A |
|---|---|
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 04 |
| Course de travail: | 4,4 mm |
| Course maximale: | 7 mm |
| Diamètre de douille de pointe: | 18 mm |
| Diamètre de tête: | 18 mm |

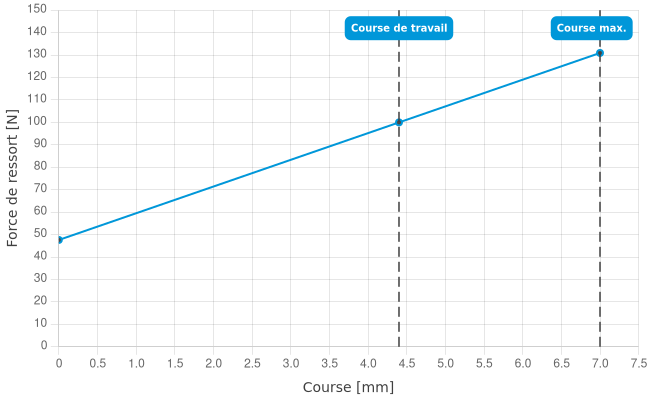

| Force de ressort en course de travail: | 100 N |
| Forme de tête: | 60 Plaquette (cannelée) à division fine |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Mise en contact de batterie, Dipôle BCP / Bornes quadripolaires |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 68 mm |
| Magnétique: | oui |
| Mise en contact de: | Bead, Grande broche, Pin |
| Précontrainte ressort: | 47,6 N |
| Résistance (Ri) typique: | 1 mOhm |
| Screw-in torque max.: | 2.000 cNm |
| Screw-in torque min.: | 1.500 cNm |
| Sous-groupe de produits: | Dipôle BCP / Bornes quadripolaires |
| Système de changement rapide: | non |
| Sécurisé antitorsion: | non |
| Série: | BCP-655, BCP-655 M vissable |
| Température max.: | 80 °C |
| Température min.: | -40 °C |
| Trame: | 30 mm |
| Type de raccordement sur pointe de test: | Raccord fileté |
| Type d’incorporation: | vissable |
Connexion
Produkt Details
- Solution de mise en contact pour 4680 cellules cylindriques et cellules prismatiques
- Convient aux intensités jusqu’à 125 A avec ΔT ≤ 20 K sur l’aluminium
- Pointe à faible résistance ohmique, d’une résistance totale typique de < 0,5 mOhm
- Développé pour un grand nombre d’applications, en particulier pour les tests de formation et d’autres tests de fin de vie.
- Liaison câblée immobile
- Installation facile par vissage, retenue sûre dans la barre bus.
- Conception dipôlaire pour une mesure précise de la tension :
- Raccordement simple du capteur de tension : aussi bien soudage que montage possible d’une cosse de câble
Direktauswahl:
Technische Daten
Caractéristiques mécaniques
- Longueur totale: 68 mm
- Diamètre de douille de pointe: 18 mm
- Course maximale: 7 mm
- Précontrainte ressort: 47,6 N
- Cote E / Cote de collet: 04
- Force de ressort en course de travail: 100 N
- Course de travail: 4,4 mm
Données générales
- Screw-in torque min.: 1.500 cNm
- Screw-in torque max.: 2.000 cNm
- Groupe de produits: Mise en contact de batterie
- Groupe de produits: Dipôle BCP / Bornes quadripolaires
- Sous-groupe de produits: Dipôle BCP / Bornes quadripolaires
- Série: BCP-655
- Série: BCP-655 M vissable
- Trame: 30 mm
- Mise en contact de: Bead
- Mise en contact de: Pin
- Mise en contact de: Grande broche
- Magnétique: oui
- Type d’incorporation: vissable
- Système de changement rapide: non
- Type de raccordement sur pointe de test: Raccord fileté
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Température min.: -40 °C
- Température max.: 80 °C
- Conforme RoHS: oui
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 125 A
- Résistance (Ri) typique: 1 mOhm
Données sur la forme de tête
- Forme de tête: 60 Plaquette (cannelée) à division fine
- Diamètre de tête: 18 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
