Informations sur le produit "BCP-113 306 300 A 3002"
- Contacting solution for prismatic and cylindrical cells such as 18600, 21700 and 46xx as well as coin cells
- Current rating upto 8A on Al DUT with temperature rise dT ≤ 20 K ; max. current rating of 25A on high conducting materials like copper alloys
- Designed for a range of cell contacting applications such as formation, AC-IR, open circuit voltage (OCV) measurement and end-of-life (EOL) testing
- Pointe basse résistance avec Ri typique : < 10 mOhms
| Ampérage supportable / Intensité nominale: | 25 A |
|---|---|
| Application rec.: | EOL-Test, Formation, Hi-POT-Test/High voltage |
| Conforme RoHS: | oui |
| Cote E / Cote de collet: | 02 |
| Course de travail: | 4 mm |
| Course maximale: | 5,3 mm |
| Diamètre de douille de pointe: | 2,65 mm |
| Diamètre de tête: | 3 mm |
| Douille de contact adaptée: | KS-113, KS-113 23 |
| Force de ressort en course de travail: | 3 N |
| Forme de tête: | 06 Plaquette (cannelée) |
| Forme de tête matériau: | 3 CuBe |
| Forme de tête surface: | A Or |
| Groupe de produits: | Mise en contact de batterie, BCP standard (enfiché) |
| Hauteur d’incorporation réglable: | non |
| Longueur totale: | 27,3 mm |
| Magnétique: | oui |
| Précontrainte ressort: | 1,24 N |
| Résistance (Ri) typique: | 10 mOhm |
| Sous-groupe de produits: | BCP standard (enfiché) |
| Système de changement rapide: | oui |
| Sécurisé antitorsion: | non |
| Série: | BCP-113 |
| Température max.: | 200 °C |
| Température min.: | -100 °C |
| Trame: | 4 mm |
| Type d’incorporation: | enfichable |
Connexion
Détails du produit
- Contacting solution for prismatic and cylindrical cells such as 18600, 21700 and 46xx as well as coin cells
- Current rating upto 8A on Al DUT with temperature rise dT ≤ 20 K ; max. current rating of 25A on high conducting materials like copper alloys
- Designed for a range of cell contacting applications such as formation, AC-IR, open circuit voltage (OCV) measurement and end-of-life (EOL) testing
- Pointe basse résistance avec Ri typique : < 10 mOhms
Autres produits de cette série :
Données techniques
Données générales
- Groupe de produits: BCP standard (enfiché), Mise en contact de batterie
- Sous-groupe de produits: BCP standard (enfiché)
- Série: BCP-113
- Application rec.: EOL-Test, Hi-POT-Test/High voltage, Formation
- Trame: 4 mm
- Magnétique: oui
- Type d’incorporation: enfichable
- Système de changement rapide: oui
- Hauteur d’incorporation réglable: non
- Sécurisé antitorsion: non
- Douille de contact adaptée: KS-113 23, KS-113
- Température min.: -100 °C
- Température max.: 200 °C
- Conforme RoHS: oui
Données sur la forme de tête
- Forme de tête: 06 Plaquette (cannelée)
- Diamètre de tête: 3 mm
- Forme de tête surface: A Or
- Forme de tête matériau: 3 CuBe
Caractéristiques mécaniques
- Longueur totale: 27,3 mm
- Diamètre de douille de pointe: 2,65 mm
- Course maximale: 5,3 mm

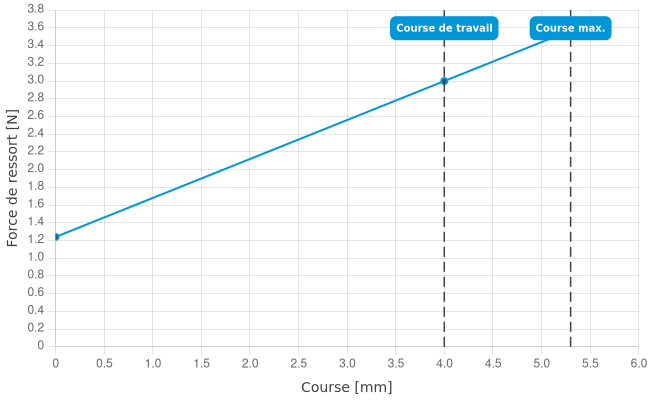

- Précontrainte ressort: 1,24 N
- Cote E / Cote de collet: 02
- Force de ressort en course de travail: 3 N
- Course de travail: 4 mm
Caractéristiques électriques
- Ampérage supportable / Intensité nominale: 25 A
- Résistance (Ri) typique: 10 mOhm
