Downloads
Información del producto
Información sobre el producto "VKF-618 06312 050 S 2014-14W1"
- Medición tetrapolar
- Para lengüetas enchufables planas
- Grosor de la pieza de prueba 1.2 mm (± 0.2 mm)
- El receptáculo adecuado a prueba de giros es KS-624 M5 M5-RF-S
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 150 A |
| Carrera de trabajo: | 4,5 mm |
| Carrera máxima: | 5,5 mm |
| Casquillo de contacto compatible: | no name |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | PAD, Poste, Pin |
| Diámetro de cabeza: | 7 mm |
| Diámetro de casquillo del perno: | 5,8 mm |
| Forma del cabezal: | 14 Corona de 4 puntas, autolimpiante |

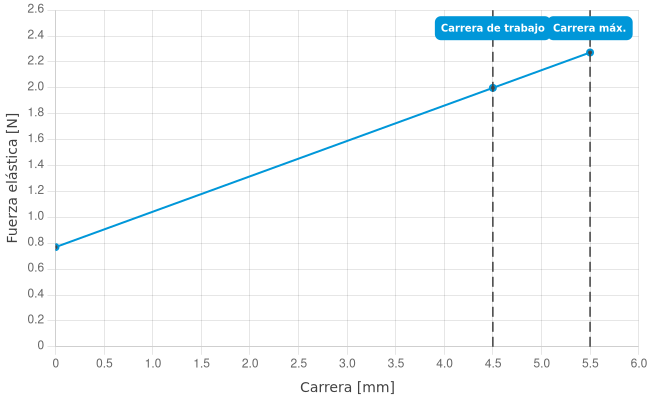

| Fuerza de resorte durante la carrera de trabajo: | 2 N |
| Grupo de productos: | Punta de prueba para alta corriente, Bornes de contacto planos dipolo |
| Longitud total: | 65,3 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 14 |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 40 cNm |
| Precarga de muelle: | 0,77 N |
| Rejilla: | 7,6 mm |
| Screw-in torque max.: | 40 cNm |
| Serie: | VKF-618, VKF-618 M atornillable |
| Sistema de cambio rápido: | No |
| Subgrupo de productos: | Bornes de contacto planos dipolo |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 2 Acero |
| Tipo de cabeza superficie: | S Plata |
Iniciar sesión
Detalles del producto
- Medición tetrapolar
- Para lengüetas enchufables planas
- Grosor de la pieza de prueba 1.2 mm (± 0.2 mm)
- El receptáculo adecuado a prueba de giros es KS-624 M5 M5-RF-S
Direktauswahl:
Datos técnicos
Datos generales
- Screw-in torque max.: 40 cNm
- Grupo de productos: Punta de prueba para alta corriente
- Grupo de productos: Bornes de contacto planos dipolo
- Subgrupo de productos: Bornes de contacto planos dipolo
- Serie: VKF-618
- Serie: VKF-618 M atornillable
- Rejilla: 7,6 mm
- Contacto de: Pin
- Contacto de: Poste
- Contacto de: PAD
- Magnético: Sí
- Modo de montaje: Atornillable
- Sistema de cambio rápido: No
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Par de apriete de atornillado: 40 cNm
- Casquillo de contacto compatible: no name
- Temperatura mín.: -100 °C
- Temperatura máx.: 200 °C
- Conforme RoHS: Sí
Datos sobre el tipo de cabeza
- Forma del cabezal: 14 Corona de 4 puntas, autolimpiante
- Diámetro de cabeza: 7 mm
- Tipo de cabeza superficie: S Plata
- Tipo de cabeza material: 2 Acero
Datos mecánicos
- Longitud total: 65,3 mm
- Diámetro de casquillo del perno: 5,8 mm
- Carrera máxima: 5,5 mm
- Precarga de muelle: 0,77 N
- Medida E / dimensión del cuello: 14
- Fuerza de resorte durante la carrera de trabajo: 2 N
- Carrera de trabajo: 4,5 mm
Datos eléctricos
- Capacidad de corriente / corriente nominal: 150 A
