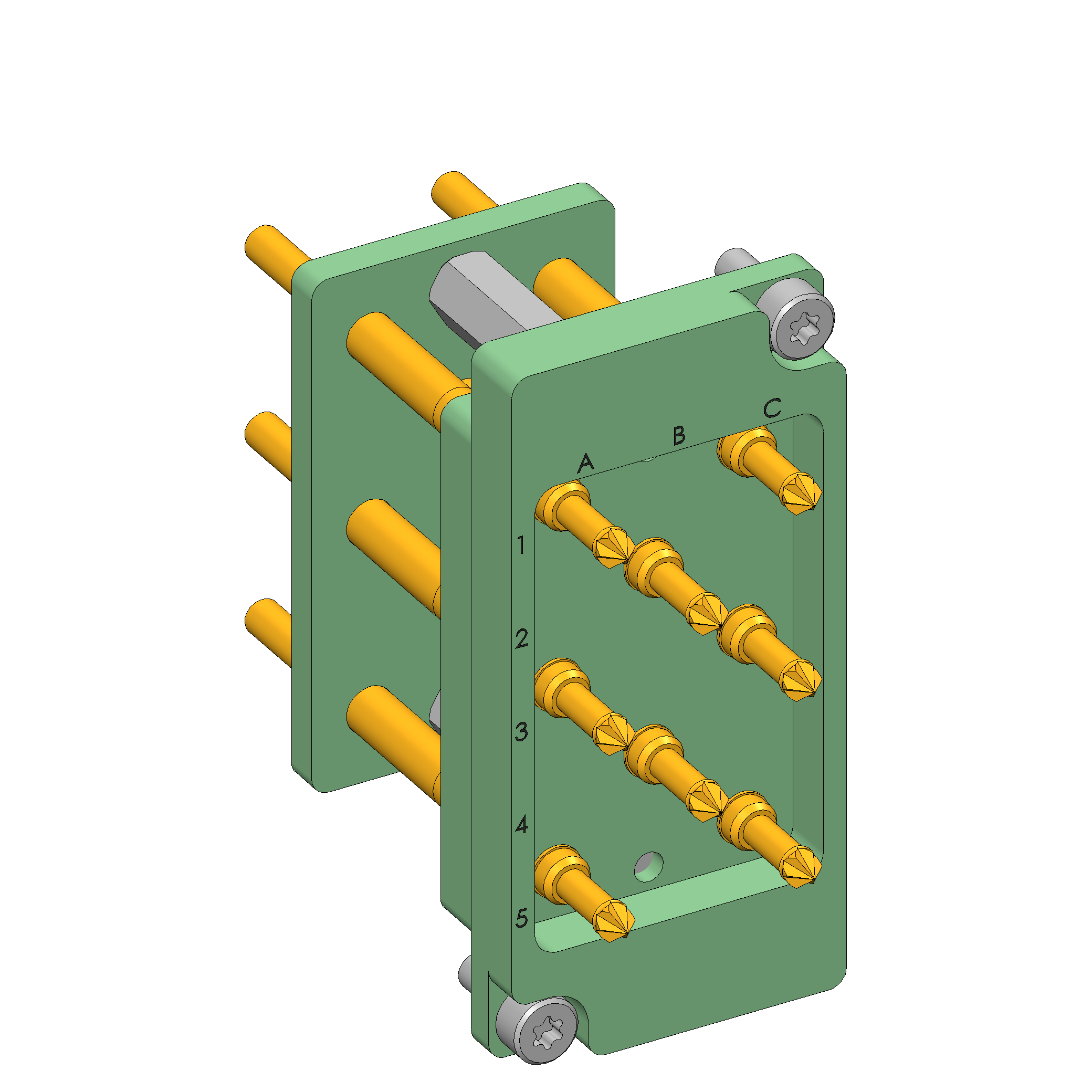

Información sobre el producto "SB-T-HS-008-50A"
- Equipados con puntas de prueba INGUN
- Utilizables en todas las fixturas con interfaz Pylon interna o externa
- Resistencias de transferencia uniformemente reducidas, y valores de medición repetibles
- Alta seguridad de contacto y calidad de transferencia
- Transferencia con seguridad de proceso de señales de alto voltaje
| Bestückung: | HSS-150-0025 & KS-150M3M3-R |
|---|---|
| Cantidad de polos: | 8 (fixe Pos.) |
| Carrera de trabajo GKS: | 4,4 mm |
| Conexión: | Poste roscado M3 |
| Conforme RoHS: | Sí |
| Contraconector compatible 1: | SB-P-HS-008-50A-1,0 |
| Corriente máx. todas las GKS: | 35 A |
| Corriente máx. una GKS: | 50 A |
| Distancia (no cableado): | 7 mm |
| Distancia de trabajo: | 15,1 +/- 0,5 mm |
| Fuerza de resorte: | 40 N |
| Grupo de productos: | Bloques de interfaz (SB) |
| Mesas de prueba manuales (MA): | MA 21xx, MA 32xx |
| Modelo: | Lado del sistema de prueba |
| Peso: | 0,04 kg |
| Pérdida de potencia máx.: | 25 W |
| Receptor pilón: | RC-PYLON-12-V2 |
| Resistencia (Ri) típica de un GKS: | 10 mOhm |
| Sección transversal de cable mín.: | 6 mm² |
| Serie: | SB-HS |
| Temperatura máx.: | 120 °C |
| Temperatura mín.: | -30 °C |
| Tensión máx.: | 6 V |
| Tipo: | Bloque de alta corriente |
| Tipo de accesorios: | Accesorios customizados |
Iniciar sesión
Produkt Details
- Equipados con puntas de prueba INGUN
- Utilizables en todas las fixturas con interfaz Pylon interna o externa
- Resistencias de transferencia uniformemente reducidas, y valores de medición repetibles
- Alta seguridad de contacto y calidad de transferencia
- Transferencia con seguridad de proceso de señales de alto voltaje
Direktauswahl:
Technische Daten
Datos técnicos
- Corriente máx. todas las GKS: 35 A
- Carrera de trabajo GKS: 4,4 mm
- Sección transversal de cable mín.: 6 mm²
- Distancia de trabajo: 15,1 +/- 0,5 mm
- Corriente máx. una GKS: 50 A
- Conexión: Poste roscado M3
- Distancia (no cableado): 7 mm
- Tensión máx.: 6 V
- Cantidad de polos: 8 (fixe Pos.)
- Pérdida de potencia máx.: 25 W
- Fuerza de resorte: 40 N
Datos generales
- Peso: 0,04 kg
- Modelo: Lado del sistema de prueba
- Tipo de accesorios: Accesorios customizados
- Tipo: Bloque de alta corriente
- Temperatura máx.: 120 °C
- Bestückung: HSS-150-0025 & KS-150M3M3-R
- Conforme RoHS: Sí
- Grupo de productos: Bloques de interfaz (SB)
- Serie: SB-HS
- Temperatura mín.: -30 °C
Compatible con
- Receptor pilón: RC-PYLON-12-V2
- Contraconector compatible 1: SB-P-HS-008-50A-1,0
- Mesas de prueba manuales (MA): MA 32xx
- Mesas de prueba manuales (MA): MA 21xx
Datos eléctricos
- Resistencia (Ri) típica de un GKS: 10 mOhm
