Información sobre el producto "HKR-672 200 080 A 13003 M"
- Borne para alto voltaje para contacto sin rayones de espigas redondas y roscas
- En el proceso de contacto, las laminillas de contacto se presionan de manera segura contra el perno, pero sin rayarlo.
- Debido a su forma, especialmente adecuados para aplicaciones con vibraciones, suciedad y ciclos de pruebas más largos, al igual que para contactos redondos con protección frontal de contacto
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 40 A |
| Carrera de trabajo: | 4 mm |
| Carrera máxima: | 5,3 mm |
| Casquillo de contacto compatible: | KS-150 M |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | Poste |
| Diámetro de cabeza: | 4,2 mm |
| Diámetro de casquillo del perno: | 3,5 mm |
| Forma del cabezal: | 00 Plana con orificio |
| Fuerza de resorte durante la carrera de trabajo: | 13 N |
| Grupo de productos: | Punta de prueba para alta corriente, Bornes para alto voltaje (planos, circulares) |
| Longitud total: | 70 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 03 |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 10 – 20 cNm |
| Precarga de muelle: | 0,71 N |
| Rejilla: | 4,5 mm |
| Resistencia (Ri) típica: | 10 mOhm |
| Screw-in torque max.: | 20 cNm |
| Screw-in torque min.: | 10 cNm |
| Serie: | HKR-672, HKR-672 M atornillable |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | Bornes para alto voltaje (planos, circulares) |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Detalles del producto
- Borne para alto voltaje para contacto sin rayones de espigas redondas y roscas
- En el proceso de contacto, las laminillas de contacto se presionan de manera segura contra el perno, pero sin rayarlo.
- Debido a su forma, especialmente adecuados para aplicaciones con vibraciones, suciedad y ciclos de pruebas más largos, al igual que para contactos redondos con protección frontal de contacto
Direktauswahl:
Datos técnicos
Datos generales
- Screw-in torque min.: 10 cNm
- Screw-in torque max.: 20 cNm
- Grupo de productos: Punta de prueba para alta corriente
- Grupo de productos: Bornes para alto voltaje (planos, circulares)
- Subgrupo de productos: Bornes para alto voltaje (planos, circulares)
- Serie: HKR-672
- Serie: HKR-672 M atornillable
- Rejilla: 4,5 mm
- Contacto de: Poste
- Magnético: Sí
- Modo de montaje: Atornillable
- Sistema de cambio rápido: Sí
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Par de apriete de atornillado: 10 – 20 cNm
- Casquillo de contacto compatible: KS-150 M
- Temperatura mín.: -100 °C
- Temperatura máx.: 200 °C
- Conforme RoHS: Sí
Datos mecánicos
- Longitud total: 70 mm
- Diámetro de casquillo del perno: 3,5 mm
- Carrera máxima: 5,3 mm

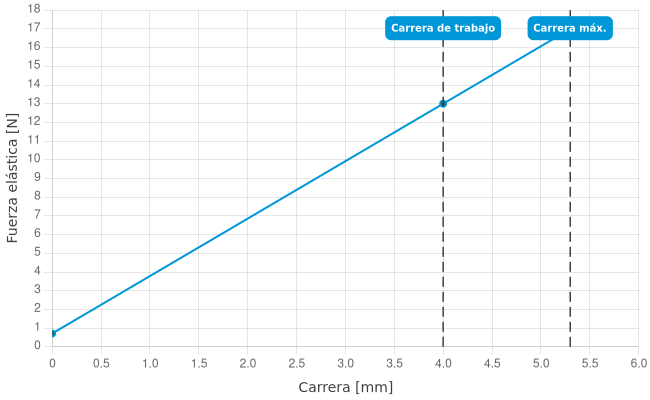

- Precarga de muelle: 0,71 N
- Medida E / dimensión del cuello: 03
- Fuerza de resorte durante la carrera de trabajo: 13 N
- Carrera de trabajo: 4 mm
Datos sobre el tipo de cabeza
- Forma del cabezal: 00 Plana con orificio
- Diámetro de cabeza: 4,2 mm
- Tipo de cabeza superficie: A Oro
- Tipo de cabeza material: 3 CuBe
Datos eléctricos
- Capacidad de corriente / corriente nominal: 40 A
- Resistencia (Ri) típica: 10 mOhm
