Información sobre el producto "HKR-612 300 100 S 10003 M"
- Borne para alto voltaje para contacto sin rayones de espigas redondas y roscas
- En el proceso de contacto, las laminillas de contacto se presionan de manera segura contra el perno, pero sin rayarlo.
- Debido a su forma, especialmente adecuados para aplicaciones con vibraciones, suciedad y ciclos de pruebas más largos, al igual que para contactos redondos con protección frontal de contacto
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 21 A |
| Carrera de trabajo: | 4,4 mm |
| Carrera máxima: | 5,5 mm |
| Casquillo de contacto compatible: | KS-612 M-D04 |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | Poste |
| Corriente nominal, conexión en el pistón: | 35 A |
| Diámetro de cabeza: | 6,4 mm |
| Diámetro de casquillo del perno: | 7 mm |
| Forma del cabezal: | 00 Plana con orificio |

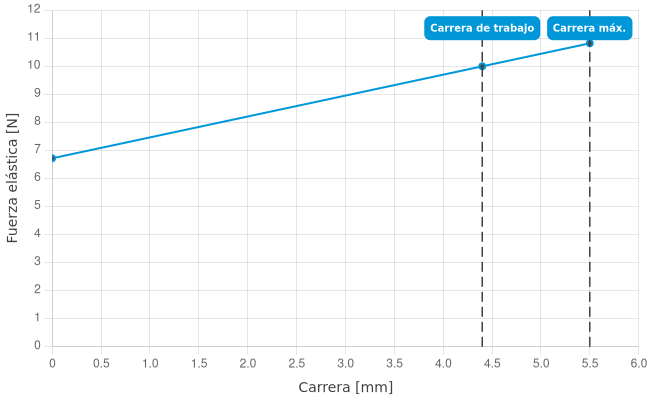

| Fuerza de resorte durante la carrera de trabajo: | 10 N |
| Grupo de productos: | Punta de prueba para alta corriente, Bornes para alto voltaje (planos, circulares) |
| Longitud total: | 57 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 03 |
| Modo de conexión en la punta de contacto: | Conexión roscada |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 50 cNm |
| Pistón continuo: | M 3 x 0,5 x 5,5 |
| Precarga de muelle: | 6,72 N |
| Rejilla: | 10,1 mm |
| Resistencia (Ri) típica: | 10 mOhm |
| Resistencia (Ri) típica, conexión en el pistón: | 10 mOhm |
| Screw-in torque max.: | 50 cNm |
| Serie: | HKR-612, HKR-612 M atornillable |
| Sistema de cambio rápido: | No |
| Subgrupo de productos: | Bornes para alto voltaje (planos, circulares) |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | S Plata |
Iniciar sesión
Produkt Details
- Borne para alto voltaje para contacto sin rayones de espigas redondas y roscas
- En el proceso de contacto, las laminillas de contacto se presionan de manera segura contra el perno, pero sin rayarlo.
- Debido a su forma, especialmente adecuados para aplicaciones con vibraciones, suciedad y ciclos de pruebas más largos, al igual que para contactos redondos con protección frontal de contacto
Direktauswahl:
Technische Daten
Datos mecánicos
- Longitud total: 57 mm
- Diámetro de casquillo del perno: 7 mm
- Carrera máxima: 5,5 mm
- Precarga de muelle: 6,72 N
- Medida E / dimensión del cuello: 03
- Fuerza de resorte durante la carrera de trabajo: 10 N
- Carrera de trabajo: 4,4 mm
Datos generales
- Screw-in torque max.: 50 cNm
- Grupo de productos: Punta de prueba para alta corriente
- Grupo de productos: Bornes para alto voltaje (planos, circulares)
- Subgrupo de productos: Bornes para alto voltaje (planos, circulares)
- Serie: HKR-612
- Serie: HKR-612 M atornillable
- Rejilla: 10,1 mm
- Contacto de: Poste
- Magnético: Sí
- Modo de montaje: Atornillable
- Sistema de cambio rápido: No
- Modo de conexión en la punta de contacto: Conexión roscada
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Pistón continuo: M 3 x 0,5 x 5,5
- Par de apriete de atornillado: 50 cNm
- Casquillo de contacto compatible: KS-612 M-D04
- Temperatura mín.: -100 °C
- Temperatura máx.: 200 °C
- Conforme RoHS: Sí
Datos sobre el tipo de cabeza
- Forma del cabezal: 00 Plana con orificio
- Diámetro de cabeza: 6,4 mm
- Tipo de cabeza superficie: S Plata
- Tipo de cabeza material: 3 CuBe
Datos eléctricos
- Capacidad de corriente / corriente nominal: 21 A
- Corriente nominal, conexión en el pistón: 35 A
- Resistencia (Ri) típica: 10 mOhm
- Resistencia (Ri) típica, conexión en el pistón: 10 mOhm
