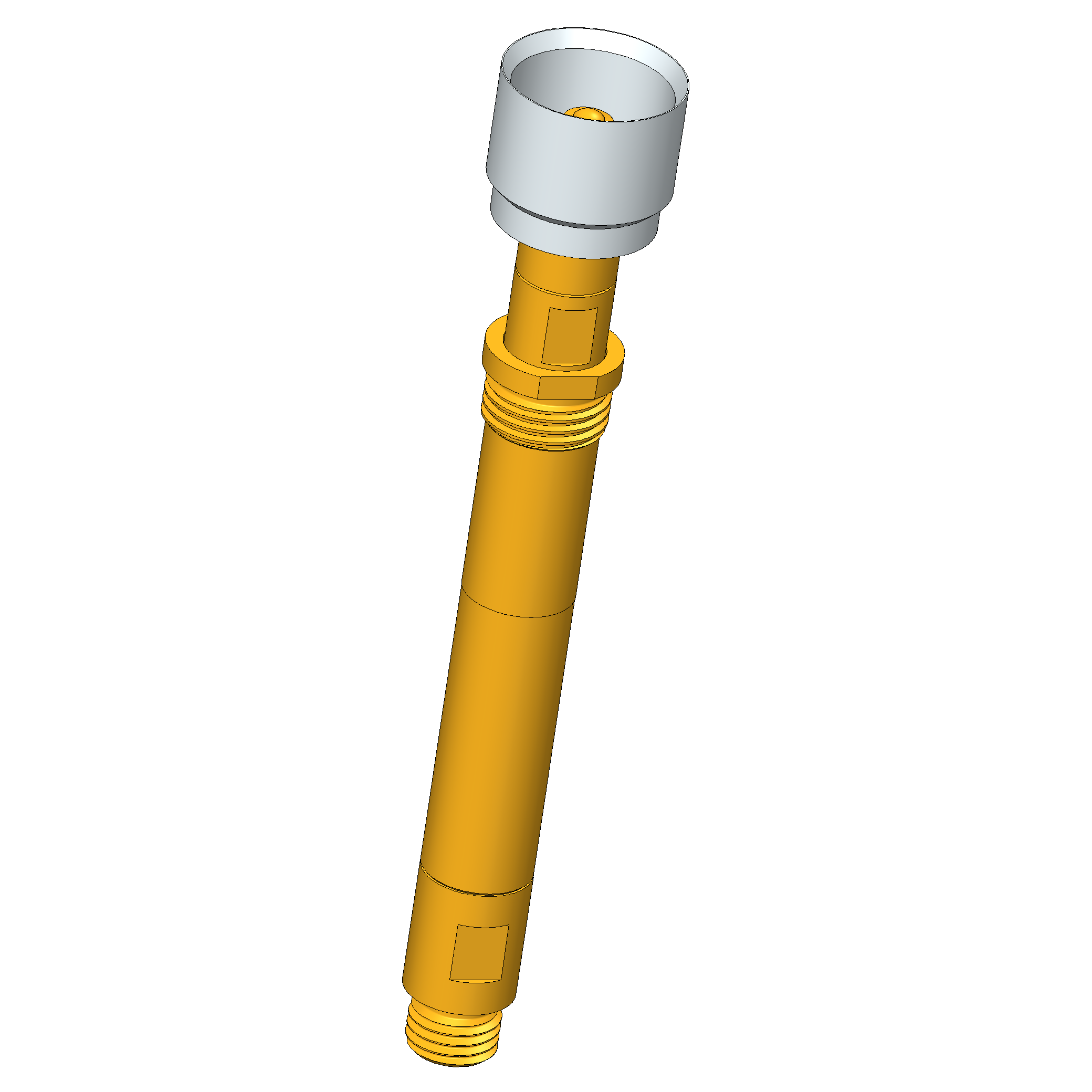

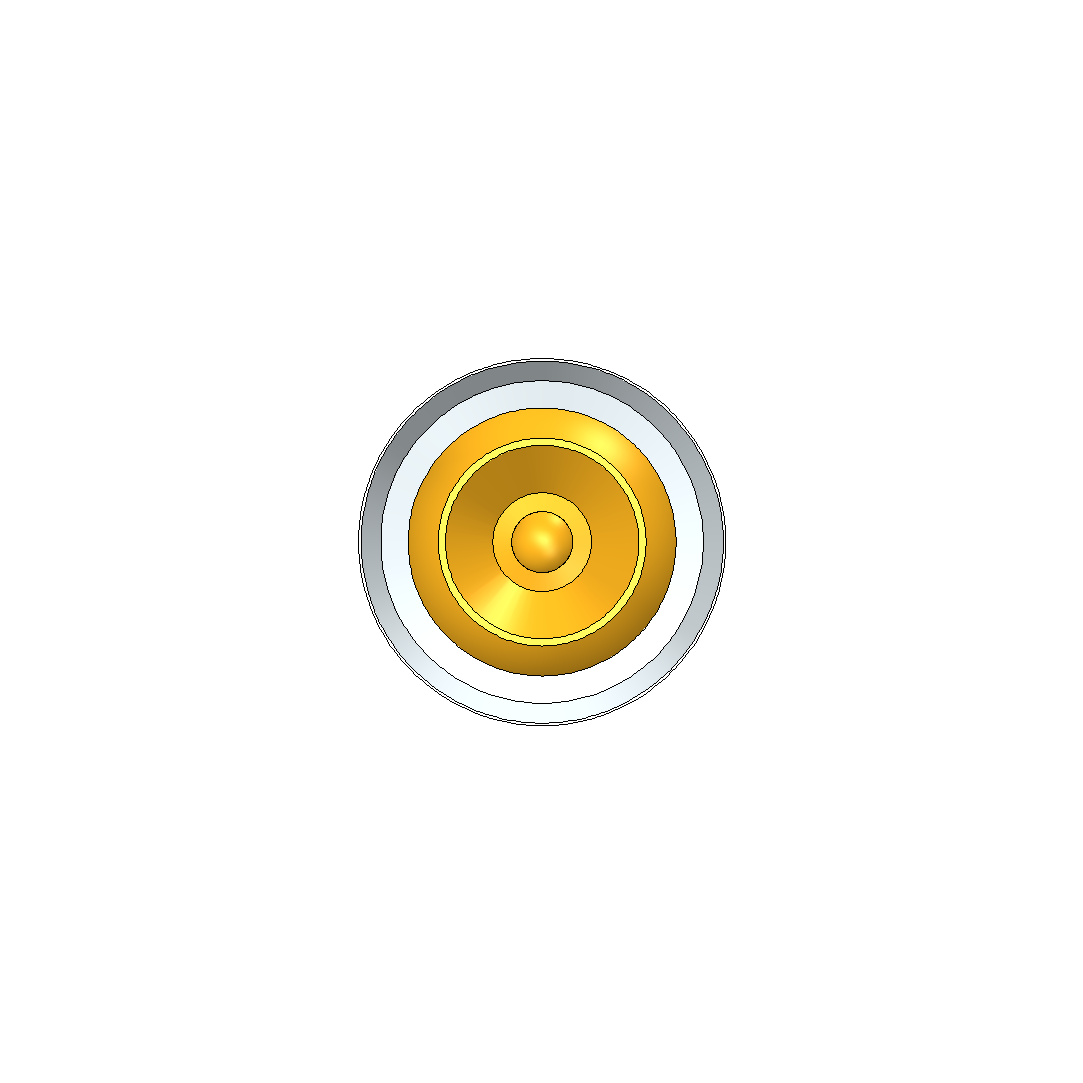

Información sobre el producto "HFS-890 305 123 A 9343 E M"
- Serie estándar larga para las más altas exigencias de alta frecuencia
- Hasta 18 Ghz
- Interfaz de cable SMPM o SMPM-T
- Para atornillar
- Receptáculo KS-810 M5-R, KS-810 M5-F
| Altura de montaje sin casquillo de contacto: | 13,2 mm |
|---|---|
| Cantidad de conductores de señal: | 1 |
| Carrera de trabajo conductor de señal: | 1 mm |
| Carrera de trabajo conductor externo: | 4 mm |
| Carrera máxima conductor externo: | 5 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | No |
| Conductor externo intercambiable: | No |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | Sí |
| Dispositivo examinado / contacto: | SMA |

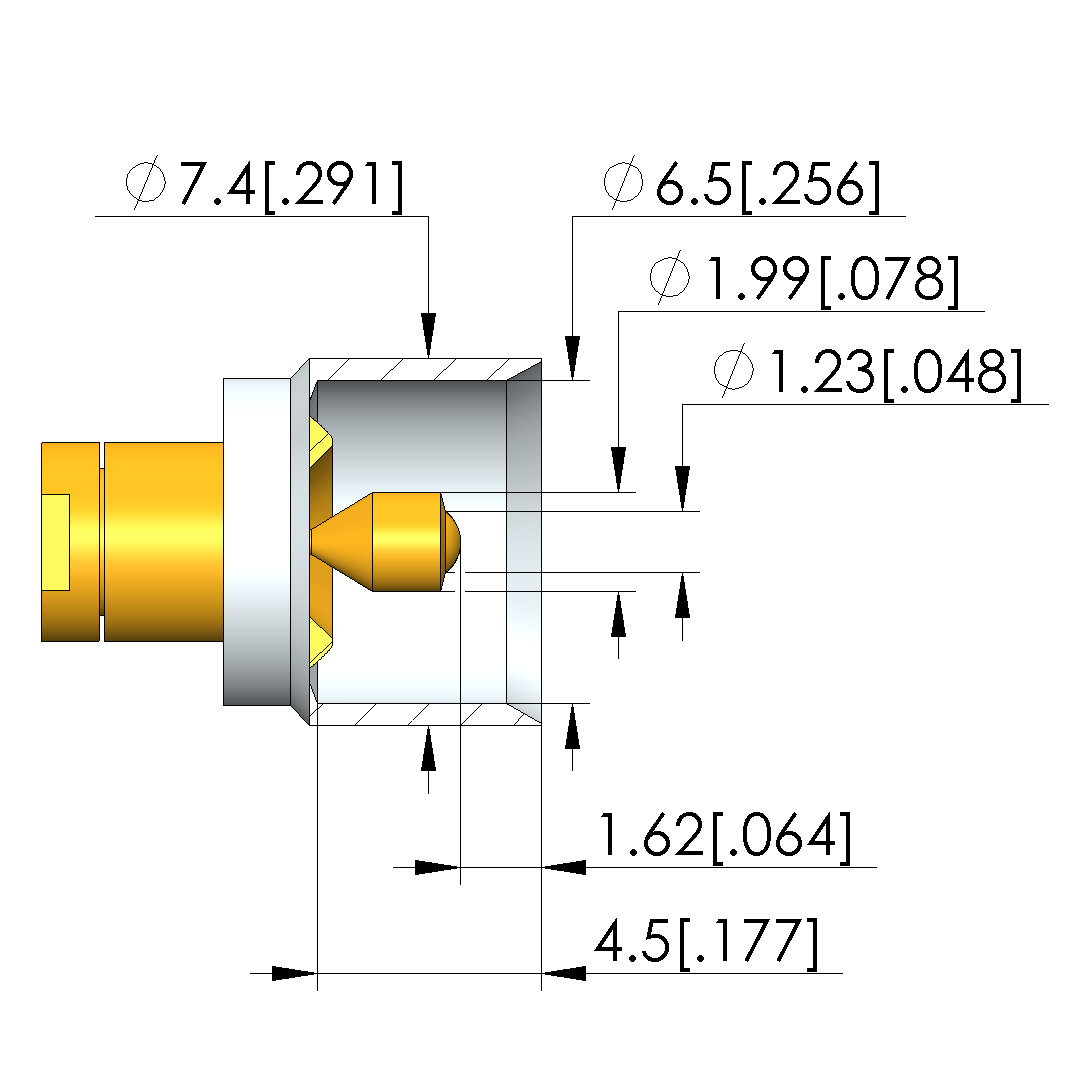

| Diámetro de cabeza conductor de señal: | 1,23 mm |
| Diámetro de cabeza conductor externo: | 7,4 mm |
| Diámetro de casquillo del perno: | 4,5 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 1,3 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 8 N |
| Fuerza de resorte total durante la carrera de trabajo: | 9,3 N |
| Grupo de productos: | HFS Puntas de prueba para frecuencia |
| Impedancia: | 50 Ohm |
| Interfaz ensamblaje compatible: | SMPM 50 Ohm |

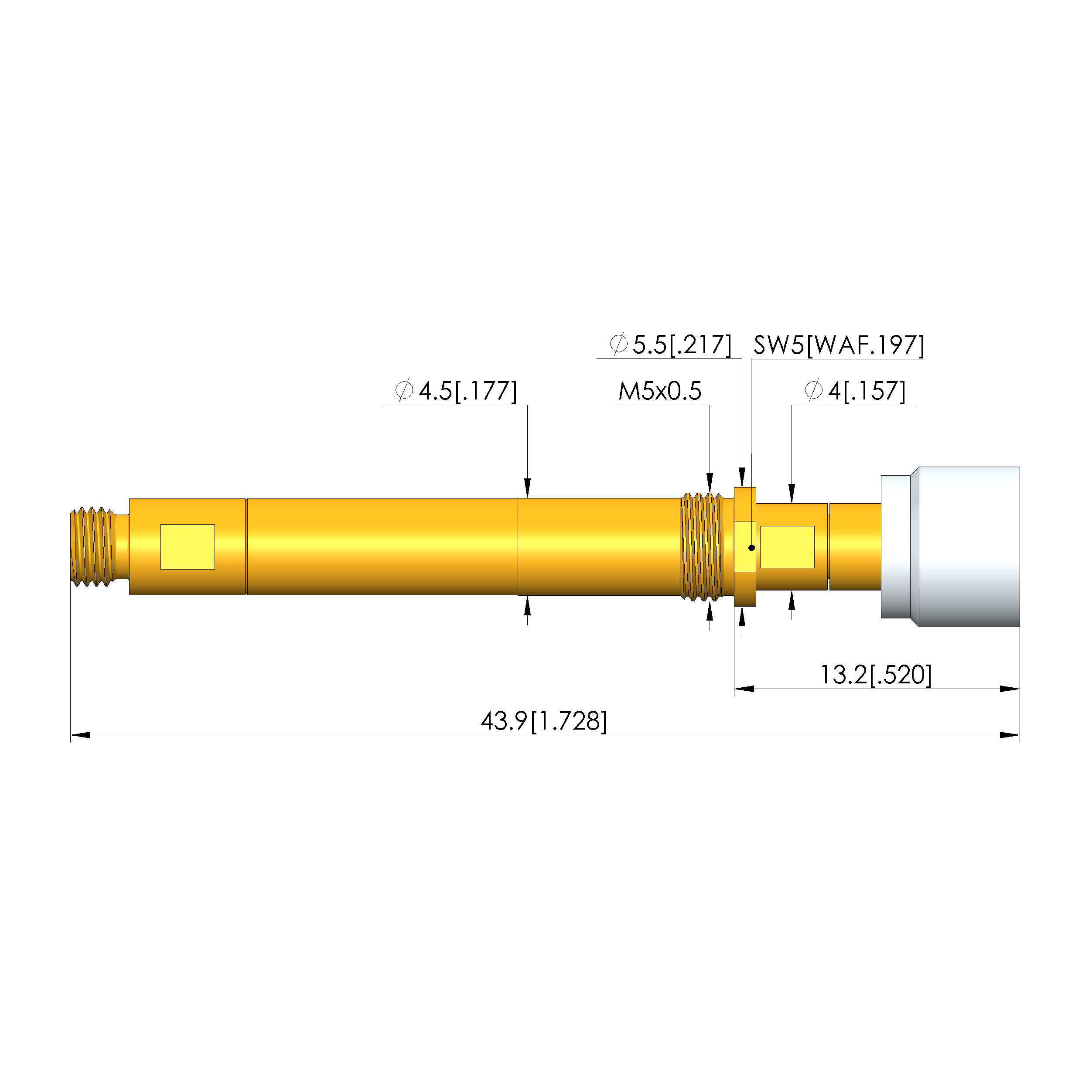

| Longitud total: | 43,9 mm |
| Material del conductor de señal de la cabeza: | 3 CuBe |
| Modo de montaje: | Atornillable |
| Par de apriete en casquillo de contacto: | 10 – 20 cNm |
| Par de apriete recomendado en la interfaz: | 15 cNm |
| Pistón continuo: | Sí |
| Rango de frecuencia hasta: | 20 GHz |
| Rejilla: | 8 mm |
| Serie: | HFS-890 |
| Sexo dispositivo examinado: | F Conductor de señal hembra/conector hembra |
| Sexo ensamblaje compatible: | F Conductor de señal hembra/conector hembra |
| Subserie: | HFS-890 M atornillable |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |

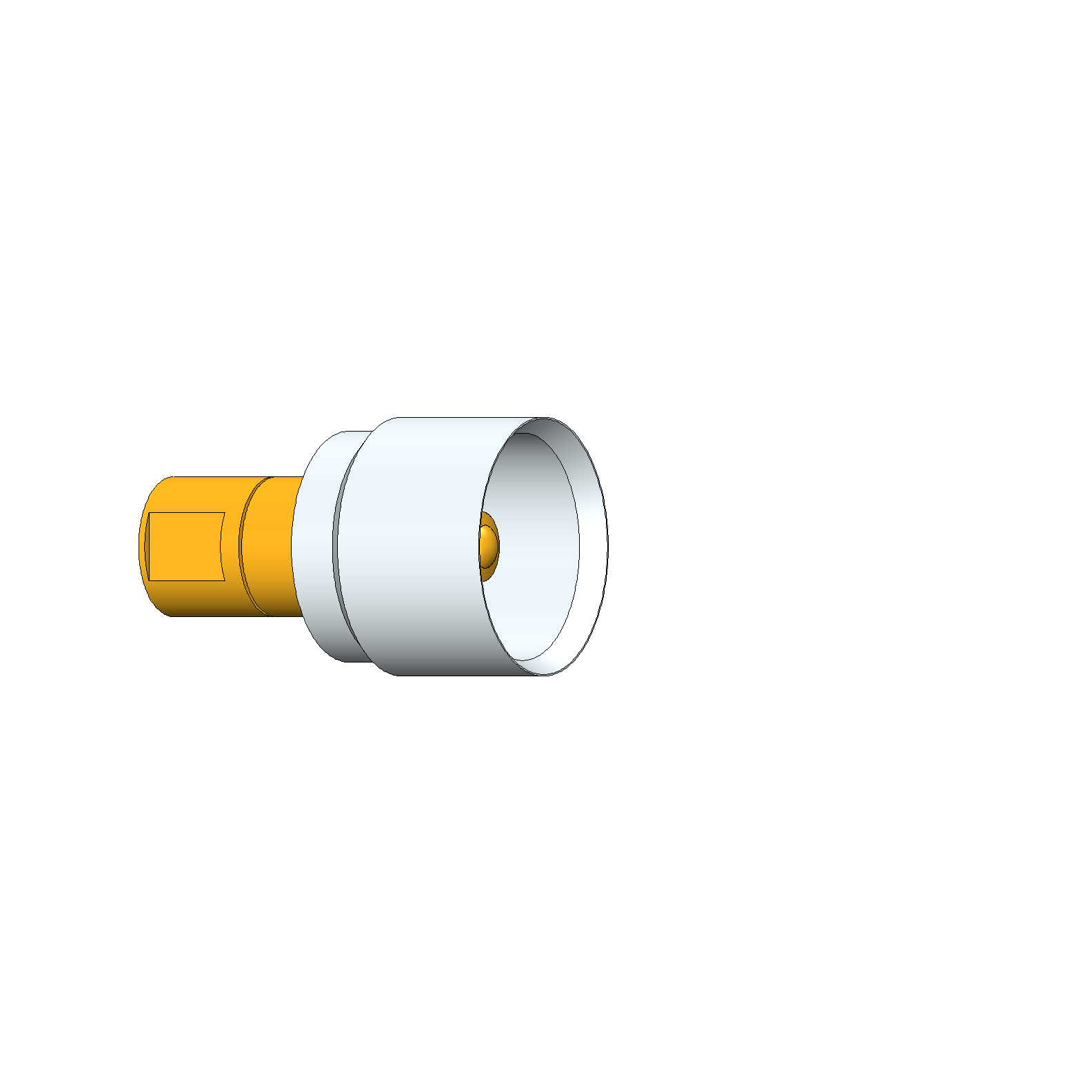

| Tipo de cabeza conductor de señal: | 05 Circular (radio completo) |
| Tipo de cabeza conductor externo: | 43 Centrado lado externo conector enchufable |
