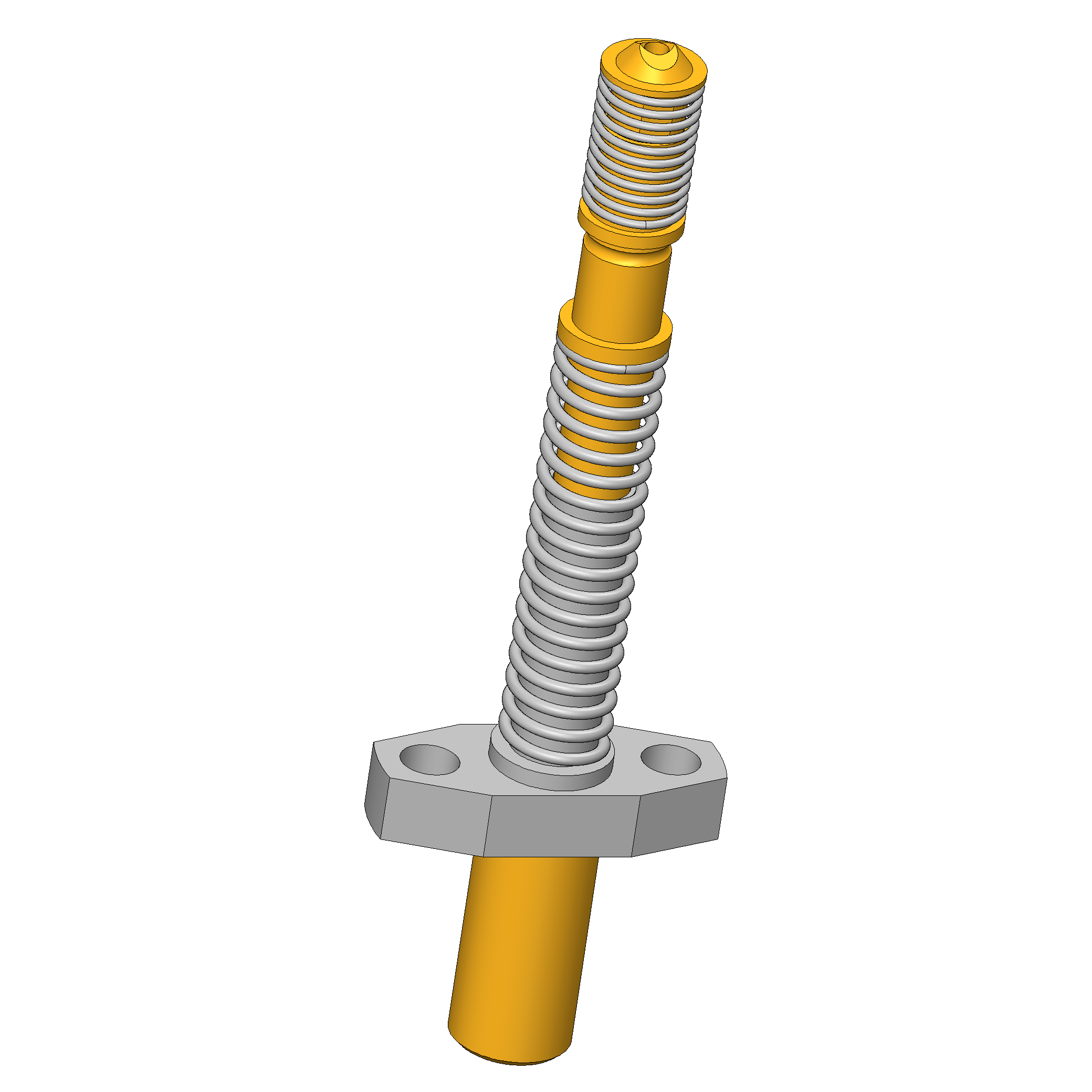

Información sobre el producto "HFS-837 201 030 A 4823 F05"
- Para conectar pads de prueba en tarjetas PCB, microconectores o microinterruptores
- Hasta 12 Ghz
- Interfaz de cable SMPM
- Montaje por fijación con brida
| Altura de montaje sin casquillo de contacto: | 23,2 mm |
|---|---|
| Cantidad de conductores de señal: | 1 |
| Capacidad de corriente máx. conductor de señal: | 1 A |
| Capacidad de corriente máx. conductor externo: | 3 A |
| Carrera de trabajo conductor de señal: | 1 mm |
| Carrera de trabajo conductor externo: | 4,9 mm |
| Carrera máxima conductor de señal: | 1,5 mm |
| Carrera máxima conductor externo: | 5,7 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | No |
| Conductor externo intercambiable: | No |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | Sí |
| Dispositivo examinado / contacto: | PCB Pad GSG |

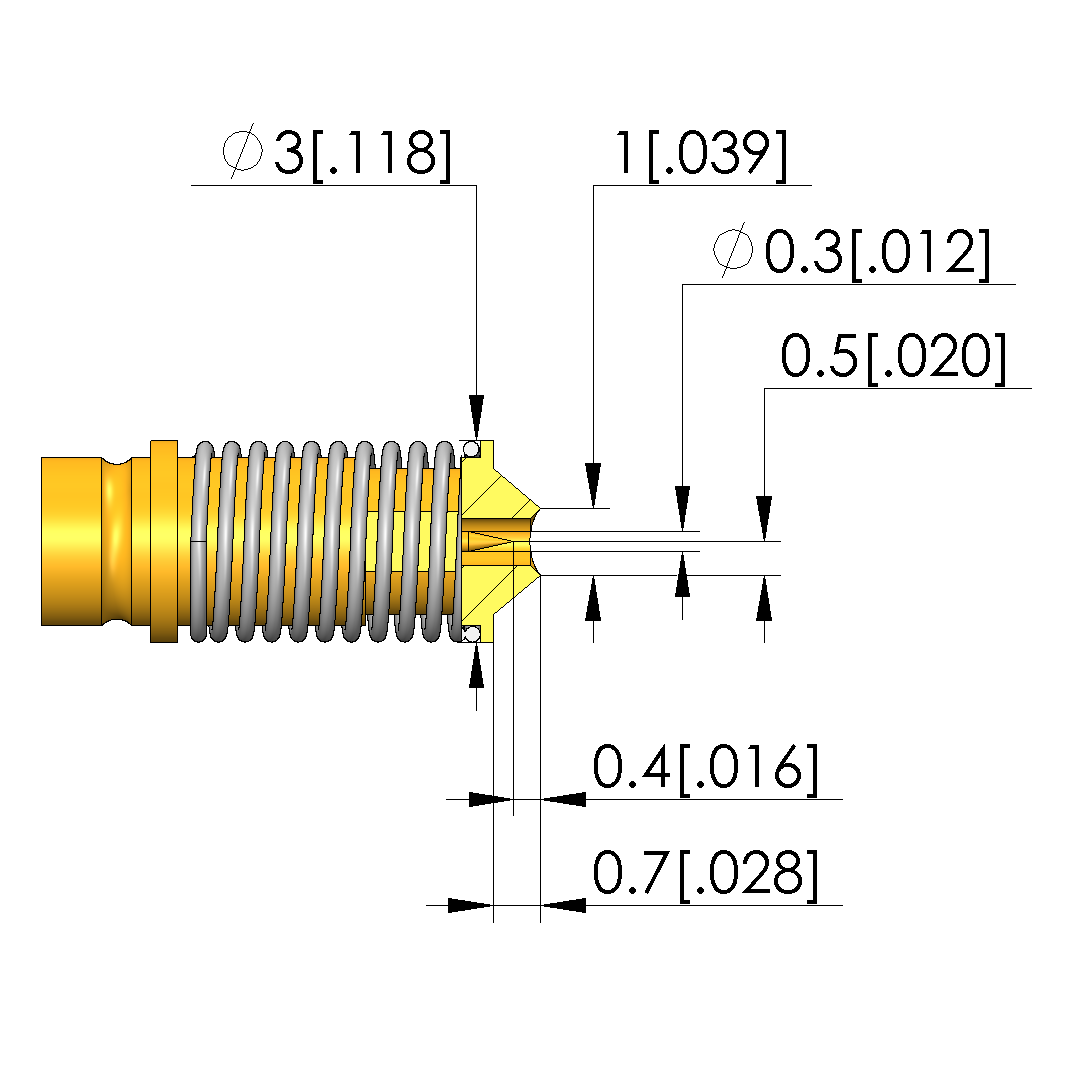

| Diámetro de cabeza conductor de señal: | 0,3 mm |
| Diámetro de cabeza conductor externo: | 3 mm |
| Diámetro de casquillo del perno: | 3,5 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 1 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 3,8 N |
| Fuerza de resorte total durante la carrera de trabajo: | 4,8 N |
| Grupo de productos: | HFS Puntas de prueba para frecuencia |
| Impedancia: | 50 Ohm |
| Interfaz ensamblaje compatible: | SMPM 50 Ohm |
| Longitud total: | 32,2 mm |
| Material del conductor de señal de la cabeza: | 2 Acero |

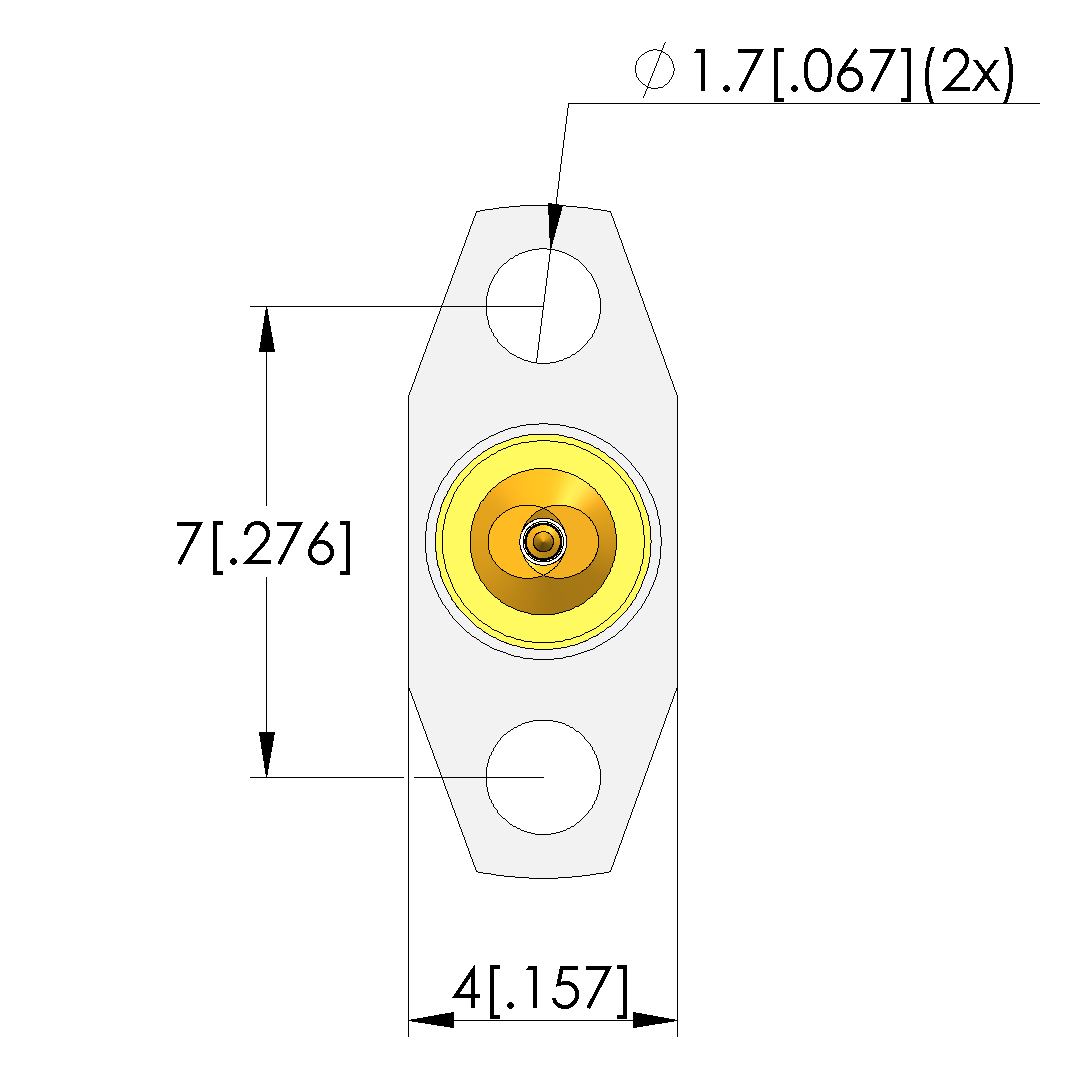

| Modo de montaje: | Brida |
| Pistón continuo: | No |
| Rango de frecuencia hasta: | 12 GHz |
| Rejilla: | 4,5 mm |
| Serie: | HFS-837 |
| Sexo ensamblaje compatible: | F Conductor de señal hembra/conector hembra |
| Subserie: | HFS-837 |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |

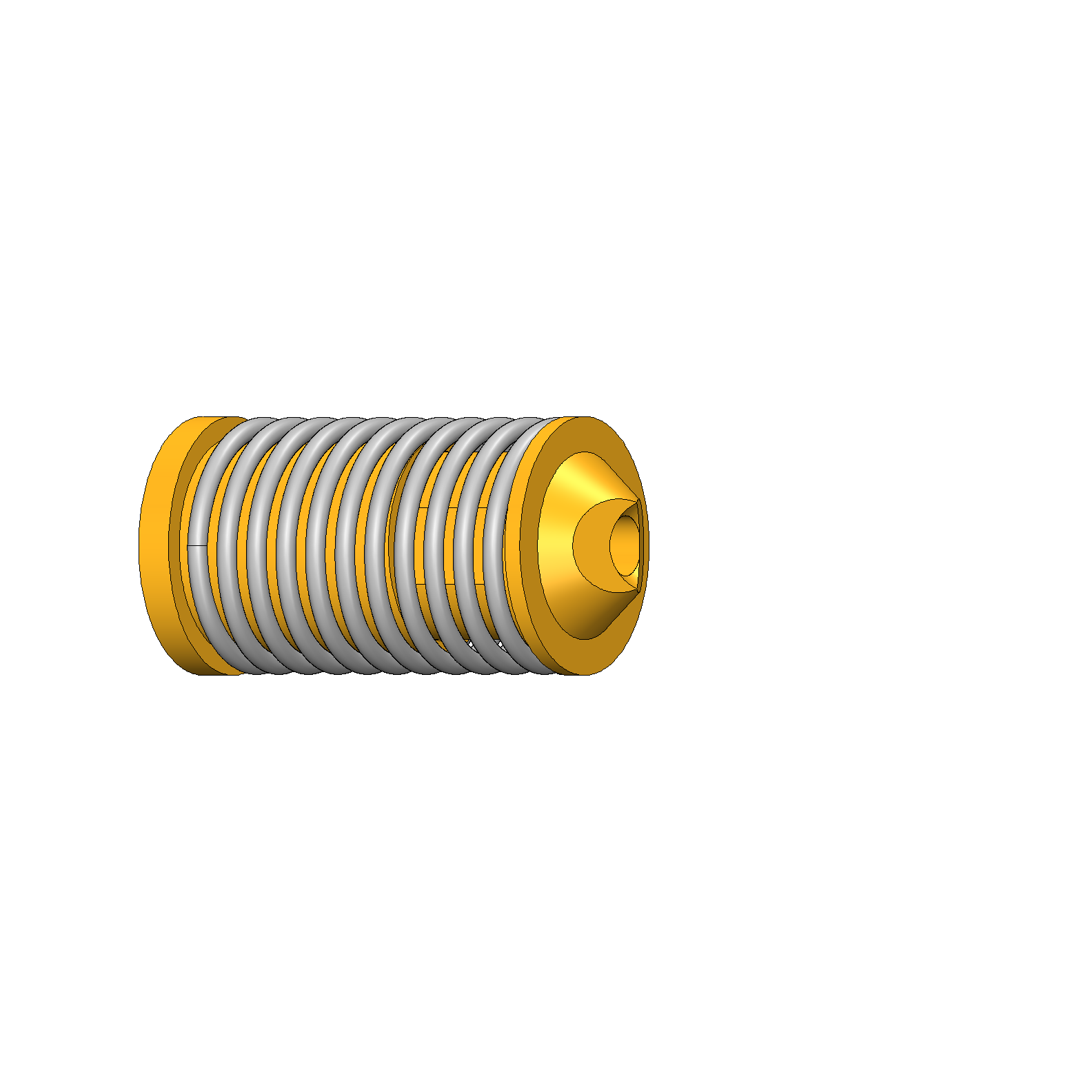

| Tipo de cabeza conductor de señal: | 01 Punta 30°, autolimpiante |
| Tipo de cabeza conductor externo: | 23 Cincel |
Iniciar sesión
Produkt Details
- Para conectar pads de prueba en tarjetas PCB, microconectores o microinterruptores
- Hasta 12 Ghz
- Interfaz de cable SMPM
- Montaje por fijación con brida
Direktauswahl:
Technische Daten
Datos generales
- Con sistema antigiro: Sí
- Temperatura máx.: 80 °C
- Pistón continuo: No
- Rejilla: 4,5 mm
- Dispositivo examinado / contacto: PCB Pad GSG
- Grupo de productos: HFS Puntas de prueba para frecuencia
- Colocado de forma flotante: No
- Subserie: HFS-837
- Conforme RoHS: Sí
- Interfaz ensamblaje compatible: SMPM 50 Ohm
- Temperatura mín.: -40 °C
- Modo de montaje: Brida
- Serie: HFS-837
- Sexo ensamblaje compatible: F Conductor de señal hembra/conector hembra
Datos sobre el conductor externo
- Conductor externo intercambiable: No
- Capacidad de corriente máx. conductor externo: 3 A
- Carrera de trabajo conductor externo: 4,9 mm
- Fuerza de resorte total conductor externo durante carrera de trabajo: 3,8 N
- Tipo de cabeza conductor externo: 23 Cincel
- Carrera máxima conductor externo: 5,7 mm
- Diámetro de cabeza conductor externo: 3 mm
Datos sobre el conductor de señal
- Carrera de trabajo conductor de señal: 1 mm
- Cantidad de conductores de señal: 1
- Capacidad de corriente máx. conductor de señal: 1 A
- Material del conductor de señal de la cabeza: 2 Acero
- Superficie del conductor de señal de la cabeza: A Oro
- Conductor de señal intercambiable: No
- Fuerza de resorte en cada conductor de señal durante carrera de trabajo: 1 N
- Carrera máxima conductor de señal: 1,5 mm
- Diámetro de cabeza conductor de señal: 0,3 mm
- Tipo de cabeza conductor de señal: 01 Punta 30°, autolimpiante
Datos eléctricos
- Rango de frecuencia hasta: 12 GHz
- Impedancia: 50 Ohm
Datos mecánicos

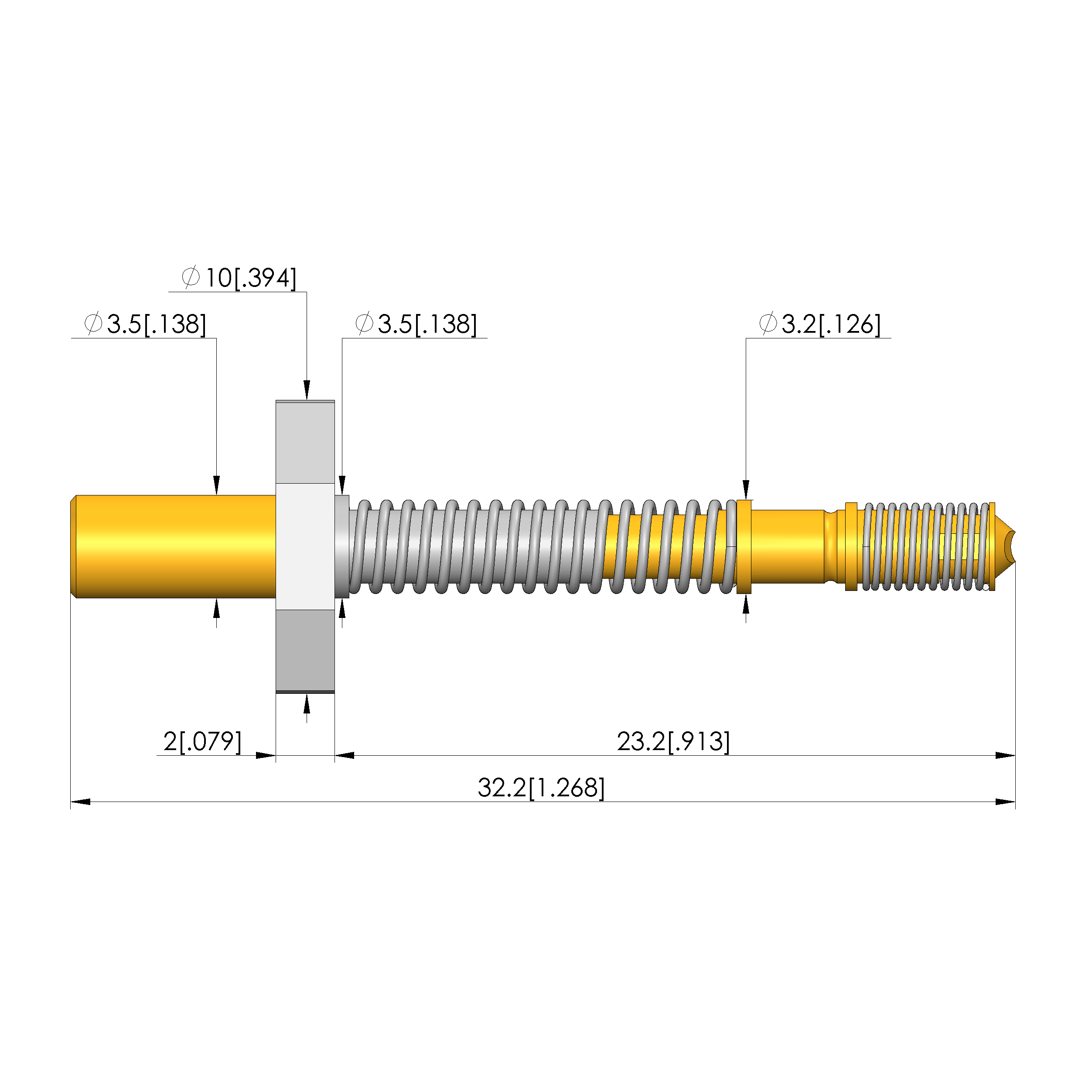

- Altura de montaje sin casquillo de contacto: 23,2 mm
- Longitud total: 32,2 mm
- Diámetro de casquillo del perno: 3,5 mm
- Fuerza de resorte total durante la carrera de trabajo: 4,8 N
