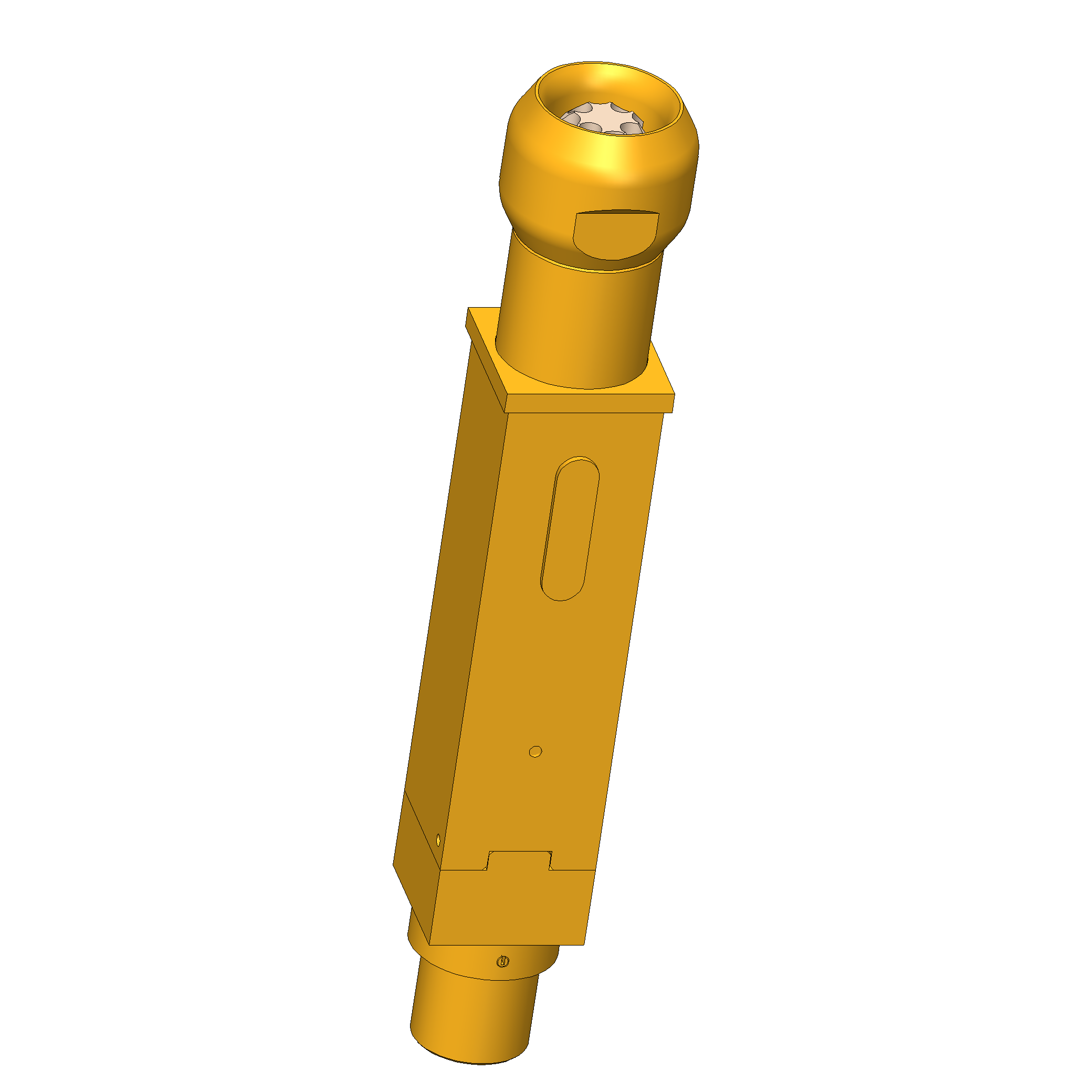

Información sobre el producto "HFS-819 319 090 A20743RV5-H3"
- Para probar conectores enchufables HSD (Rosenberger)
- Utilizado para transferir datos de alta velocidad para navegación y entretenimiento en la fabricación de automóviles.
- Para tasas de datos elevadas, p. ej. señales LVDS, GVIF o USB
- Montaje del HFS-819 con movimiento libre
- El montaje puede prensarse directamente en la placa de soporte o mediante fijación con brida
- Interfaz de cable a elegir con enchufe original HSD, así como enchufe INGUN
| Altura de montaje sin casquillo de contacto: | 14,4 mm |
|---|---|
| Cantidad de conductores de señal: | 4 2 Pares diferenciales |
| Capacidad de corriente máx. conductor de señal: | 3 A |
| Capacidad de corriente máx. conductor externo: | 10 A |
| Carrera de trabajo conductor de señal: | 2 mm |
| Carrera de trabajo conductor externo: | 5 mm |
| Carrera máxima conductor de señal: | 3,7 mm |
| Carrera máxima conductor externo: | 6 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | GKS-051-0112 |
| Conductor externo intercambiable: | KO-819143890R-KR-V5 |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | Sí |
| Dispositivo examinado / contacto: | HSD |

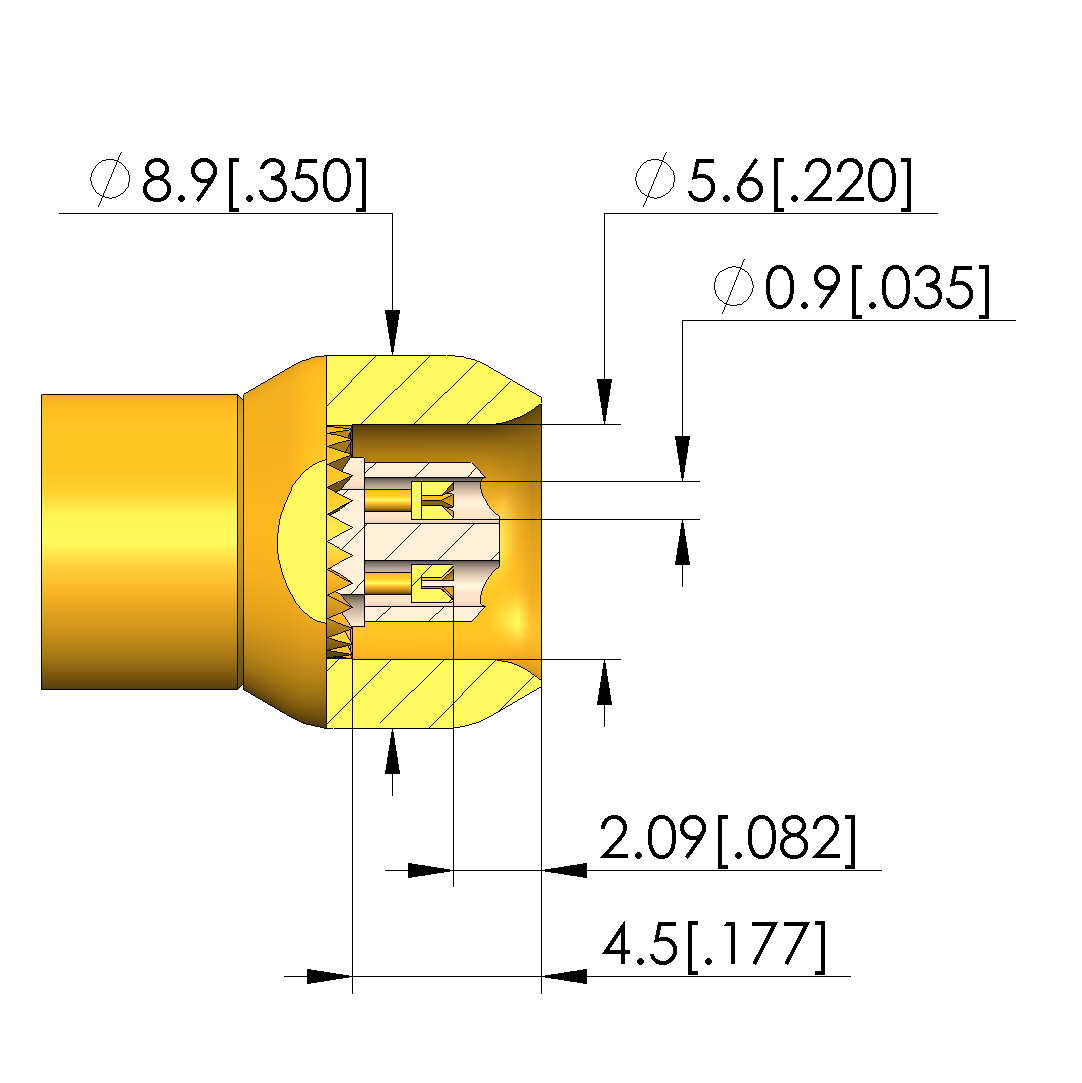

| Diámetro de cabeza conductor de señal: | 0,9 mm |
| Diámetro de cabeza conductor externo: | 8,9 mm |
| Diámetro de casquillo del perno: | 7,4 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 1,3 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 7,5 N |
| Fuerza de resorte total durante la carrera de trabajo: | 20,7 N |
| Grupo de productos: | HFS Puntas de prueba para frecuencia |
| Impedancia: | 100 Ohm |
| Interfaz ensamblaje compatible: | HSD |

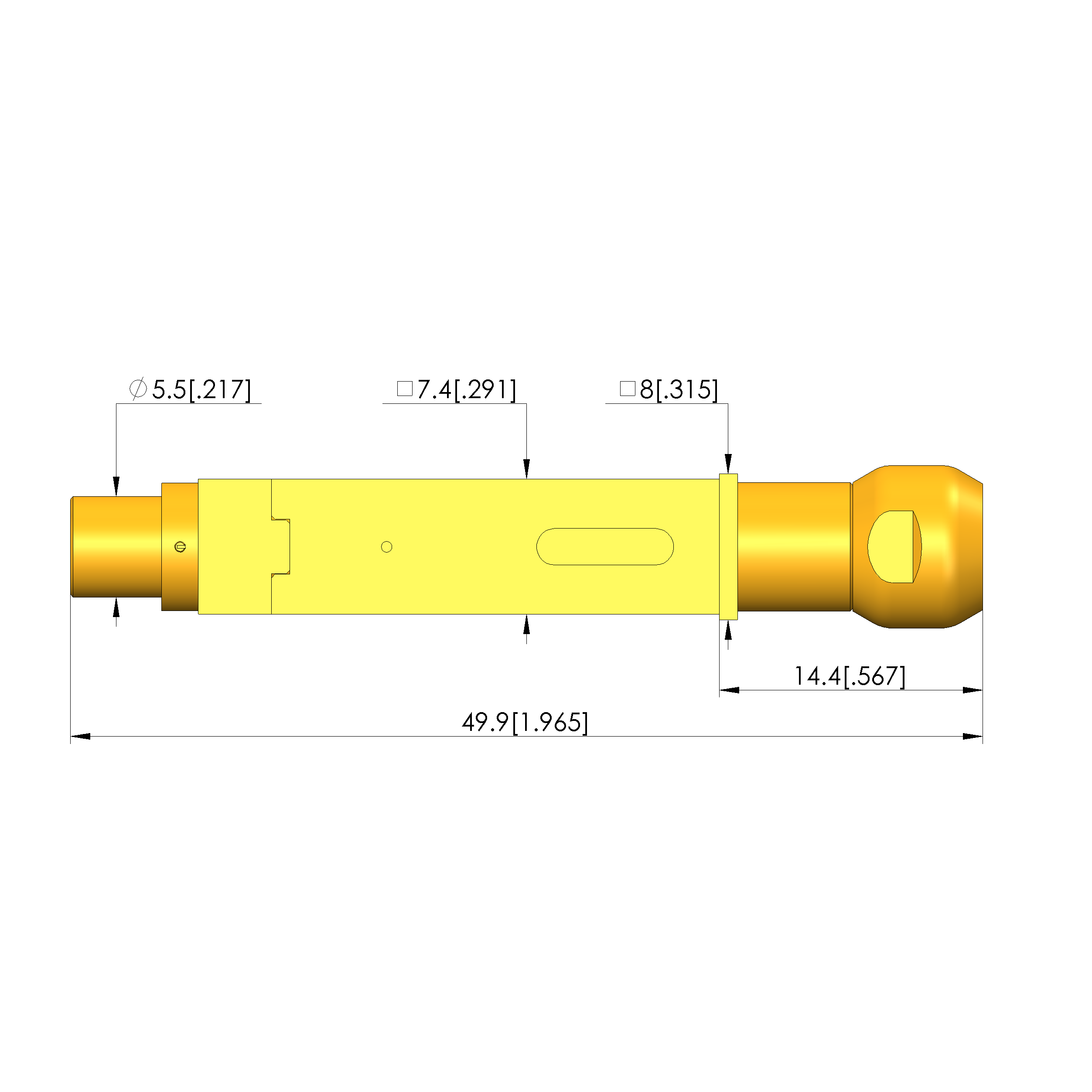

| Longitud total: | 49,9 mm |
| Material del conductor de señal de la cabeza: | 3 CuBe |
| Modo de montaje: | Enchufable |
| Pistón continuo: | Sí |

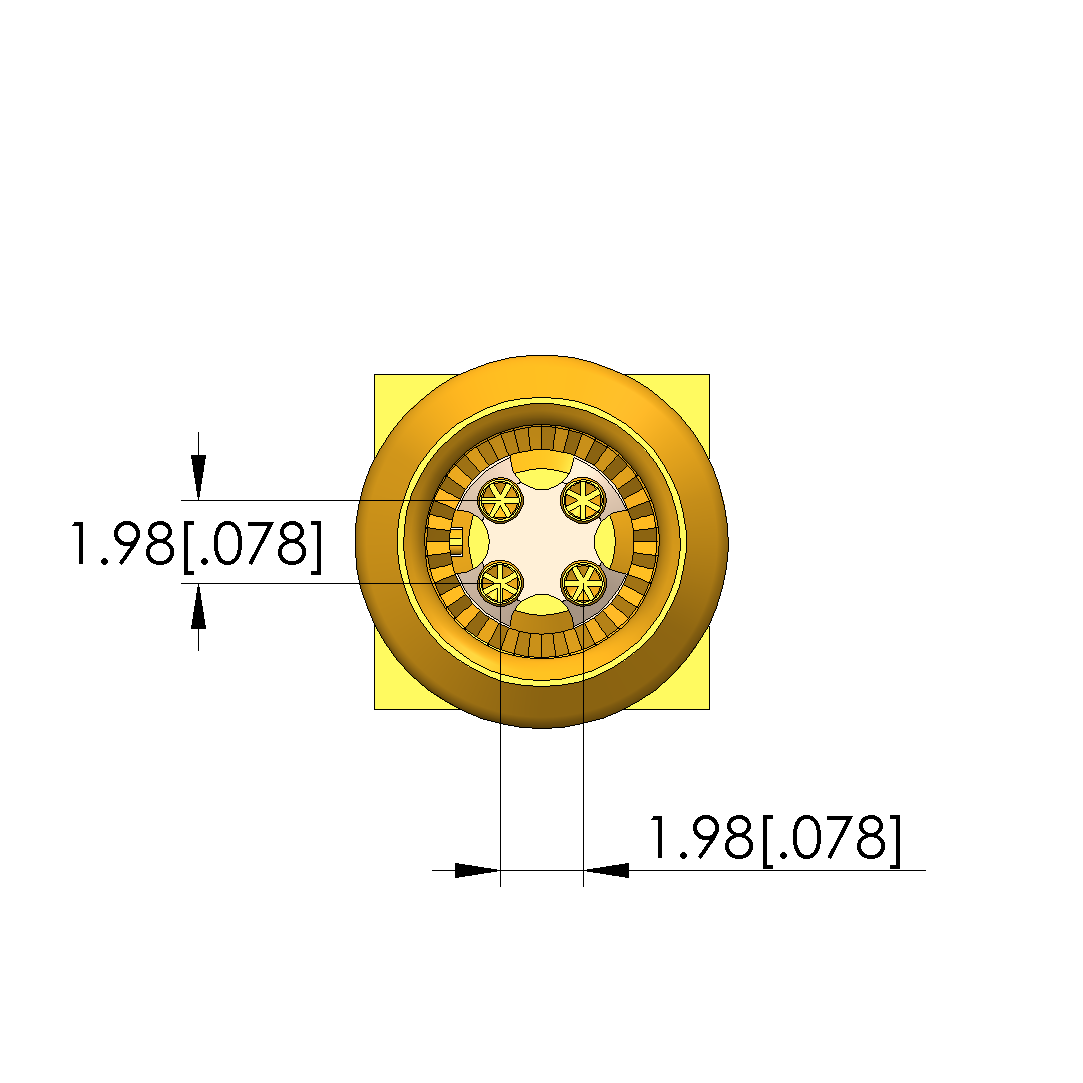

| Rejilla: | 12 mm |
| Rigidez dieléctrica: | 1,2 kV |
| Serie: | HFS-819 |
| Sexo dispositivo examinado: | M Conductor de señal macho/conector |
| Sexo ensamblaje compatible: | F Conductor de señal hembra/conector hembra |
| Subserie: | HFS-819 Enchufe enchufado |
| Subserie KS: | HAS-819 160 Versión flotante |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |

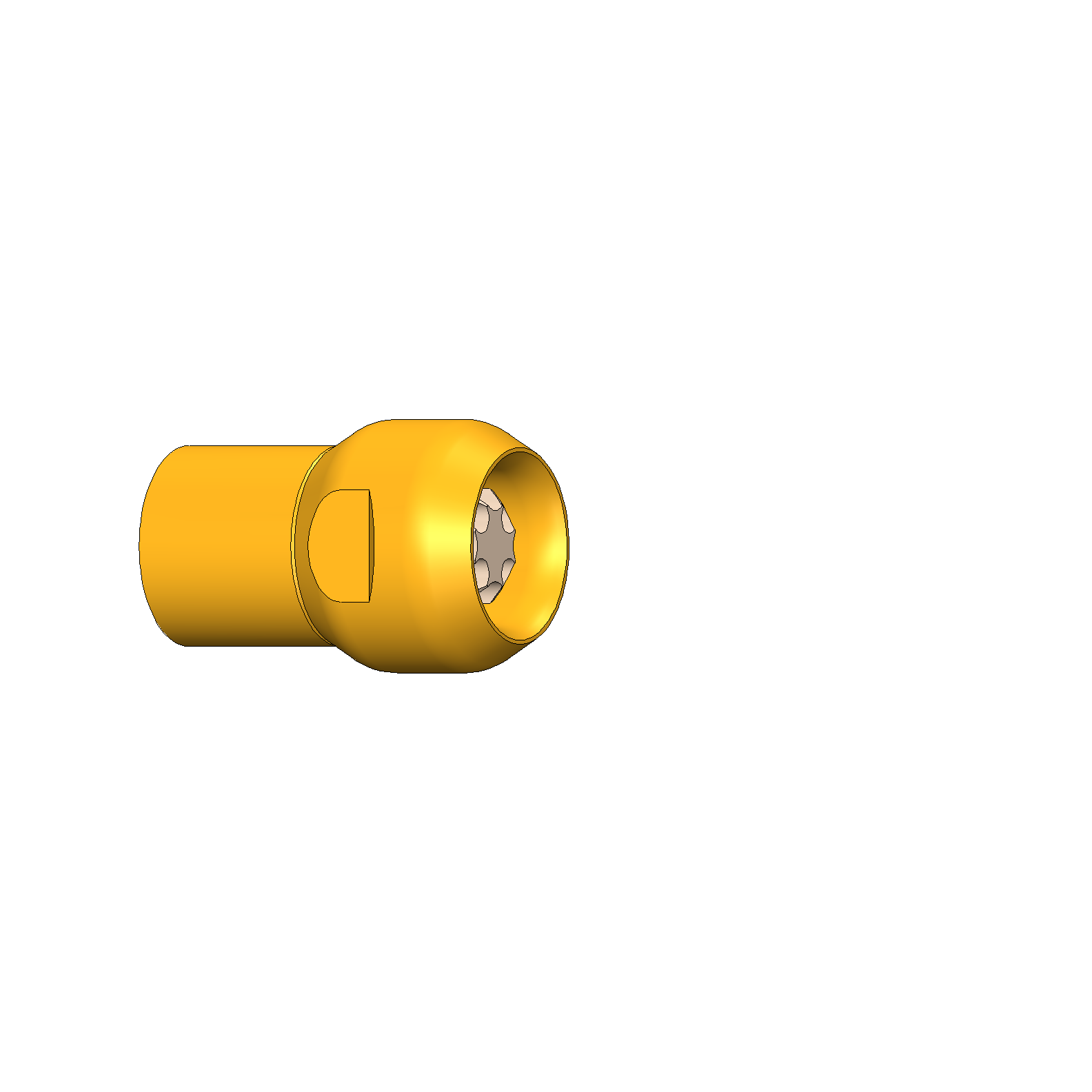

| Tipo de cabeza conductor de señal: | 19 Cono interior ranurado, autolimpiante |
| Tipo de cabeza conductor externo: | 43 Centrado lado externo conector enchufable |
Iniciar sesión
Produkt Details
- Para probar conectores enchufables HSD (Rosenberger)
- Utilizado para transferir datos de alta velocidad para navegación y entretenimiento en la fabricación de automóviles.
- Para tasas de datos elevadas, p. ej. señales LVDS, GVIF o USB
- Montaje del HFS-819 con movimiento libre
- El montaje puede prensarse directamente en la placa de soporte o mediante fijación con brida
- Interfaz de cable a elegir con enchufe original HSD, así como enchufe INGUN
Direktauswahl:
Technische Daten
Datos sobre el conductor de señal
- Conductor de señal intercambiable: GKS-051-0112
- Material del conductor de señal de la cabeza: 3 CuBe
- Cantidad de conductores de señal: 4 2 Pares diferenciales
- Carrera de trabajo conductor de señal: 2 mm
- Superficie del conductor de señal de la cabeza: A Oro
- Carrera máxima conductor de señal: 3,7 mm
- Fuerza de resorte en cada conductor de señal durante carrera de trabajo: 1,3 N
- Diámetro de cabeza conductor de señal: 0,9 mm
- Capacidad de corriente máx. conductor de señal: 3 A
- Tipo de cabeza conductor de señal: 19 Cono interior ranurado, autolimpiante
Datos generales
- Con sistema antigiro: Sí
- Modo de montaje: Enchufable
- Temperatura máx.: 80 °C
- Serie: HFS-819
- Rejilla: 12 mm
- Subserie: HFS-819 Enchufe enchufado
- Pistón continuo: Sí
- Grupo de productos: HFS Puntas de prueba para frecuencia
- Colocado de forma flotante: No
- Conforme RoHS: Sí
- Interfaz ensamblaje compatible: HSD
- Dispositivo examinado / contacto: HSD
- Temperatura mín.: -40 °C
- Sexo dispositivo examinado: M Conductor de señal macho/conector
- Subserie KS: HAS-819 160 Versión flotante
- Sexo ensamblaje compatible: F Conductor de señal hembra/conector hembra
Datos mecánicos
- Fuerza de resorte total durante la carrera de trabajo: 20,7 N
- Diámetro de casquillo del perno: 7,4 mm
- Altura de montaje sin casquillo de contacto: 14,4 mm
- Longitud total: 49,9 mm
Datos sobre el conductor externo
- Tipo de cabeza conductor externo: 43 Centrado lado externo conector enchufable
- Carrera de trabajo conductor externo: 5 mm
- Carrera máxima conductor externo: 6 mm
- Fuerza de resorte total conductor externo durante carrera de trabajo: 7,5 N
- Diámetro de cabeza conductor externo: 8,9 mm
- Capacidad de corriente máx. conductor externo: 10 A
- Conductor externo intercambiable: KO-819143890R-KR-V5
Datos eléctricos
- Impedancia: 100 Ohm
- Rigidez dieléctrica: 1,2 kV
