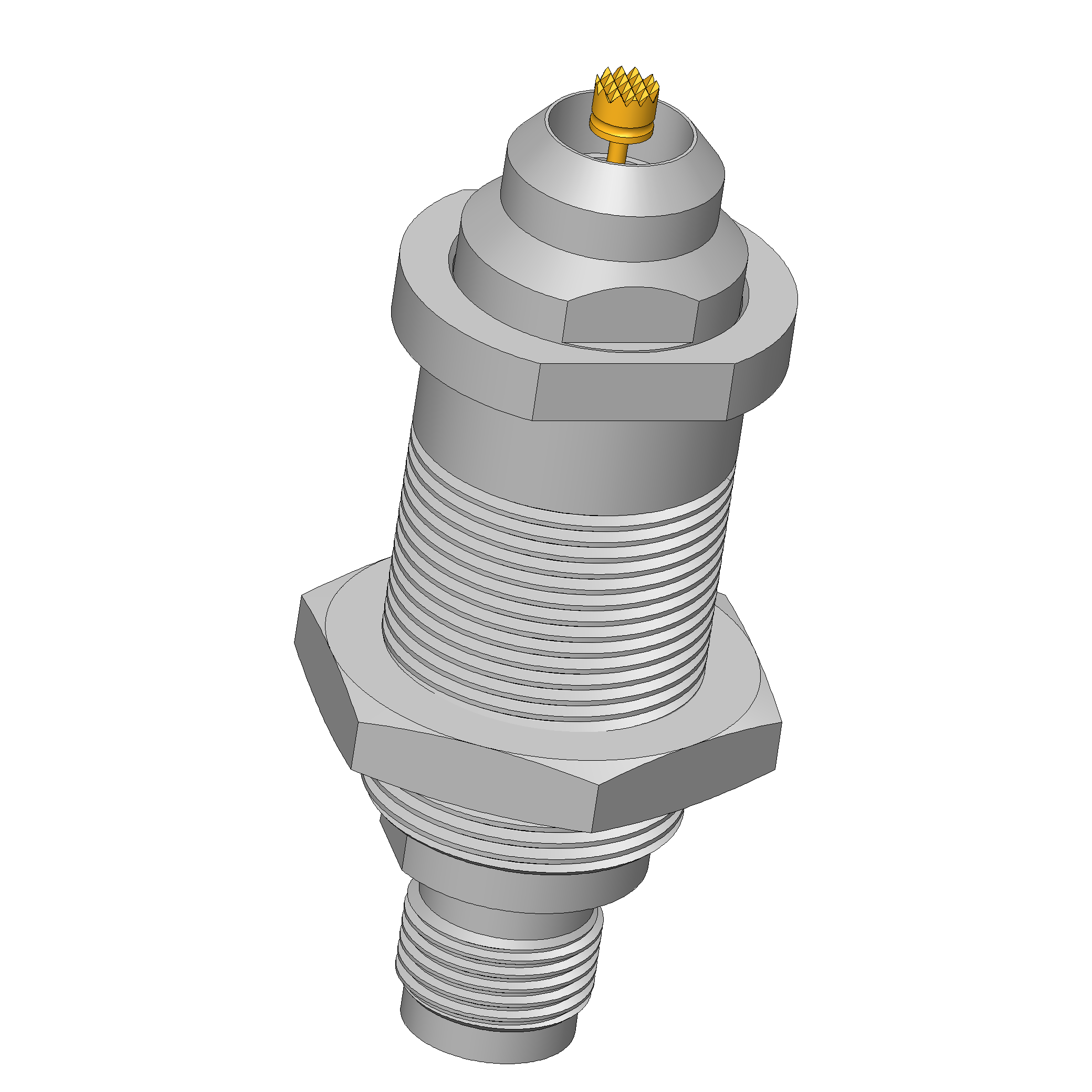

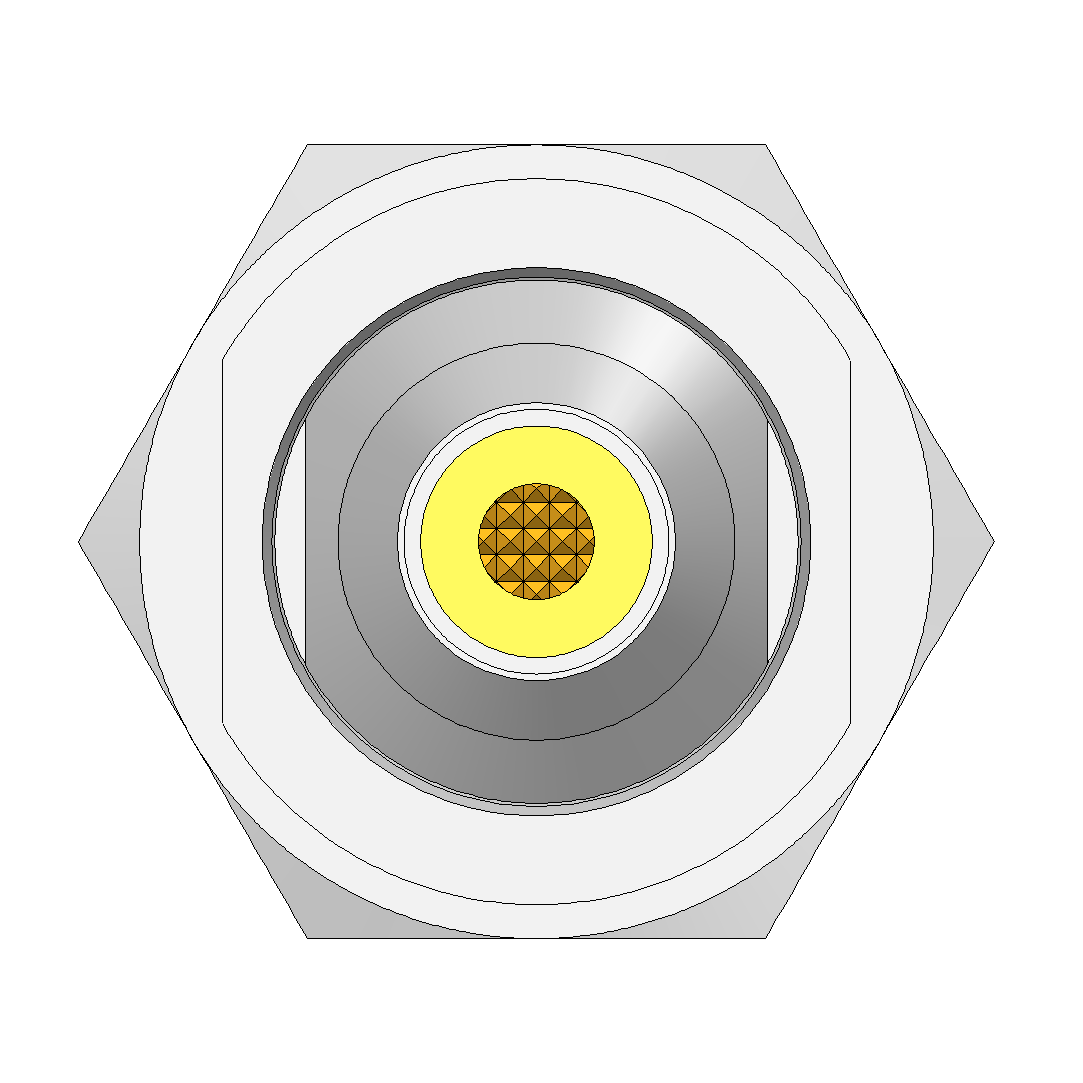

Información sobre el producto "HFS-409 306 350 A 8342 M"
- Para probar conectores IEC o F
- Puede montarse sobre rosca M18x1 o perforación de 18.5 mm
- Hasta 1.5 Ghz
- Impedancia de 75 Ohm
| Altura de montaje sin casquillo de contacto: | 16 mm |
|---|---|
| Cantidad de conductores de señal: | 1 |
| Capacidad de corriente máx. conductor de señal: | 20 A |
| Capacidad de corriente máx. conductor externo: | 10 A |
| Carrera de trabajo conductor de señal: | 2,3 mm |
| Carrera de trabajo conductor externo: | 4 mm |
| Carrera máxima conductor de señal: | 5,3 mm |
| Carrera máxima conductor externo: | 5 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | HSS-118-0215 |
| Conductor externo intercambiable: | No |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Dispositivo examinado / contacto: | IEC 60169-2 |
| Diámetro de cabeza conductor de señal: | 3,5 mm |
| Diámetro de cabeza conductor externo: | 12 mm |
| Diámetro de casquillo del perno: | 18 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 2,3 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 6 N |
| Fuerza de resorte total durante la carrera de trabajo: | 8,3 N |
| Grupo de productos: | HFS Puntas de prueba para frecuencia |
| Impedancia: | 75 Ohm |
| Interfaz ensamblaje compatible: | TNC 50 Ohm |
| Longitud total: | 59,3 mm |
| Material del conductor de señal de la cabeza: | 3 CuBe |
| Modo de montaje: | Atornillable |
| Par de apriete recomendado en la interfaz: | 55 cNm |
| Pistón continuo: | Sí |
| Rango de frecuencia hasta: | 1,5 GHz |
| Rejilla: | 30 mm |
| Rigidez dieléctrica: | 2,4 kV |
| Serie: | HFS-409 |
| Sexo dispositivo examinado: | M Conductor de señal macho/conector |
| Sexo ensamblaje compatible: | M Conductor de señal macho/conector |
| Subserie: | HFS-409 |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |

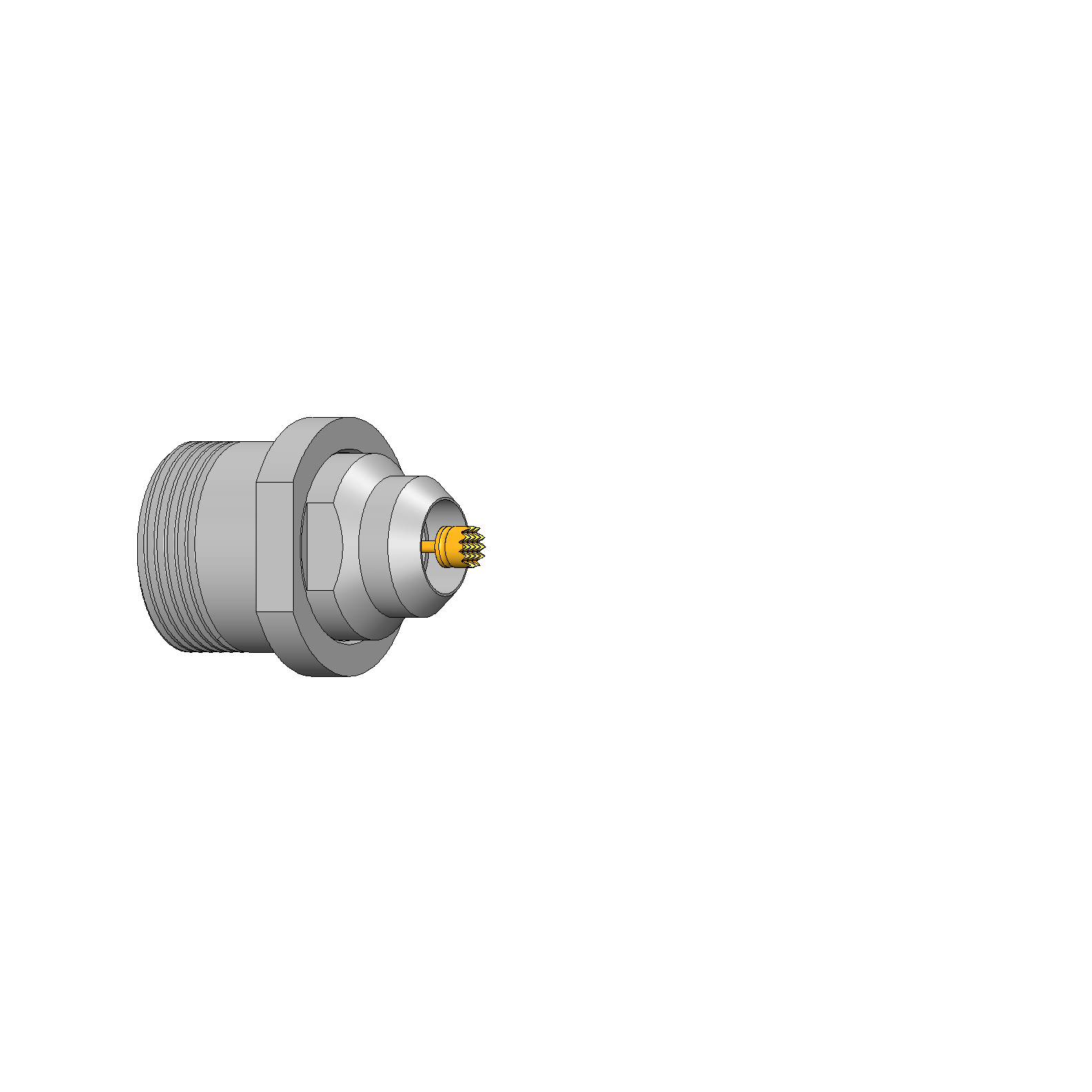

| Tipo de cabeza conductor de señal: | 06 Acanalada/reticular |
| Tipo de cabeza conductor externo: | 42 Centrado lado interno conector enchufable |
Iniciar sesión
Produkt Details
- Para probar conectores IEC o F
- Puede montarse sobre rosca M18x1 o perforación de 18.5 mm
- Hasta 1.5 Ghz
- Impedancia de 75 Ohm
Direktauswahl:
Technische Daten
Datos generales
- Temperatura máx.: 200 °C
- Temperatura mín.: -100 °C
- Pistón continuo: Sí
- Rejilla: 30 mm
- Par de apriete recomendado en la interfaz: 55 cNm
- Interfaz ensamblaje compatible: TNC 50 Ohm
- Con sistema antigiro: No
- Grupo de productos: HFS Puntas de prueba para frecuencia
- Colocado de forma flotante: No
- Subserie: HFS-409
- Dispositivo examinado / contacto: IEC 60169-2
- Serie: HFS-409
- Sexo ensamblaje compatible: M Conductor de señal macho/conector
- Conforme RoHS: Sí
- Modo de montaje: Atornillable
- Sexo dispositivo examinado: M Conductor de señal macho/conector
Datos sobre el conductor externo
- Conductor externo intercambiable: No
- Carrera máxima conductor externo: 5 mm
- Tipo de cabeza conductor externo: 42 Centrado lado interno conector enchufable
- Capacidad de corriente máx. conductor externo: 10 A
- Carrera de trabajo conductor externo: 4 mm
- Diámetro de cabeza conductor externo: 12 mm
- Fuerza de resorte total conductor externo durante carrera de trabajo: 6 N
Datos sobre el conductor de señal
- Cantidad de conductores de señal: 1

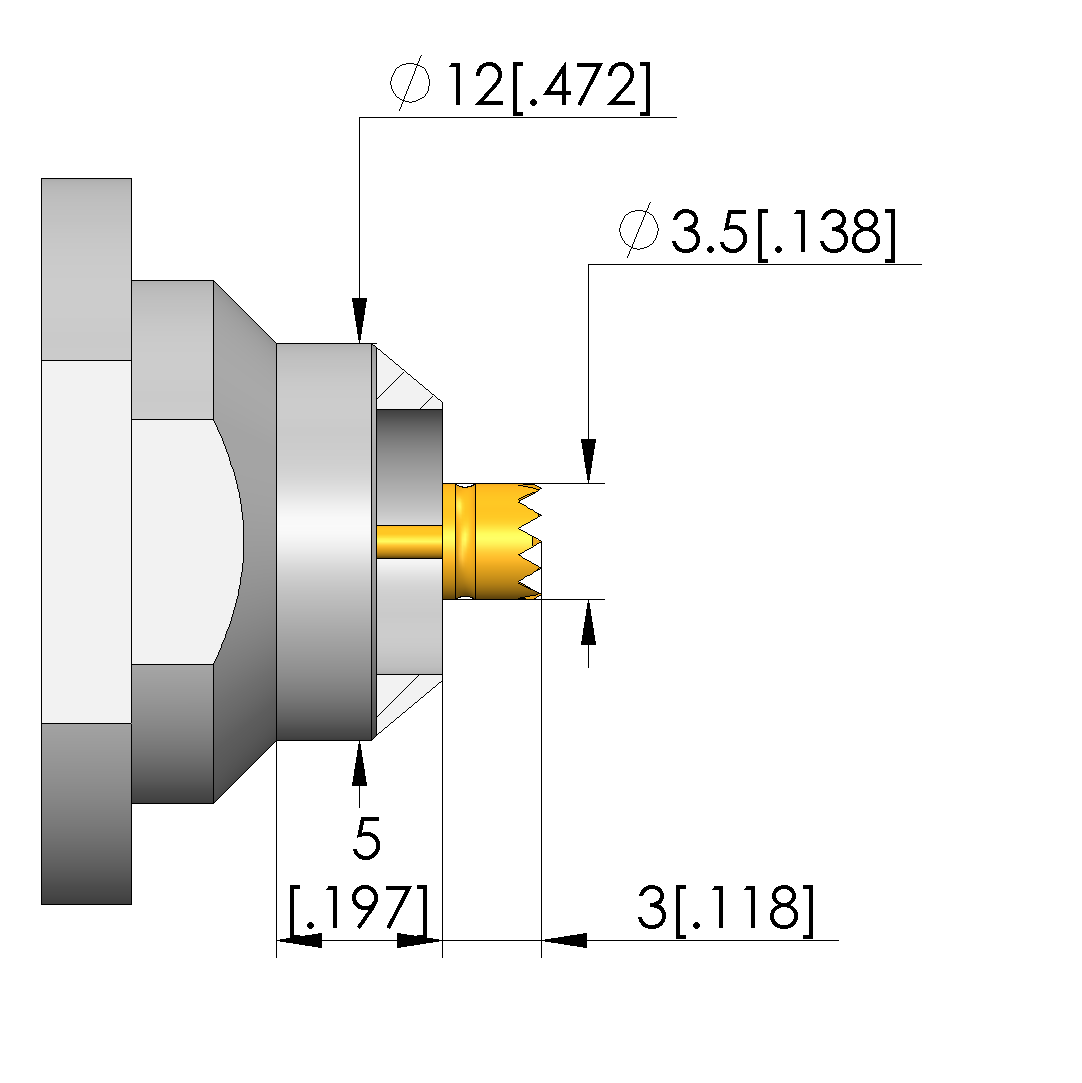

- Diámetro de cabeza conductor de señal: 3,5 mm
- Conductor de señal intercambiable: HSS-118-0215
- Material del conductor de señal de la cabeza: 3 CuBe
- Superficie del conductor de señal de la cabeza: A Oro
- Tipo de cabeza conductor de señal: 06 Acanalada/reticular
- Carrera de trabajo conductor de señal: 2,3 mm
- Carrera máxima conductor de señal: 5,3 mm
- Fuerza de resorte en cada conductor de señal durante carrera de trabajo: 2,3 N
- Capacidad de corriente máx. conductor de señal: 20 A

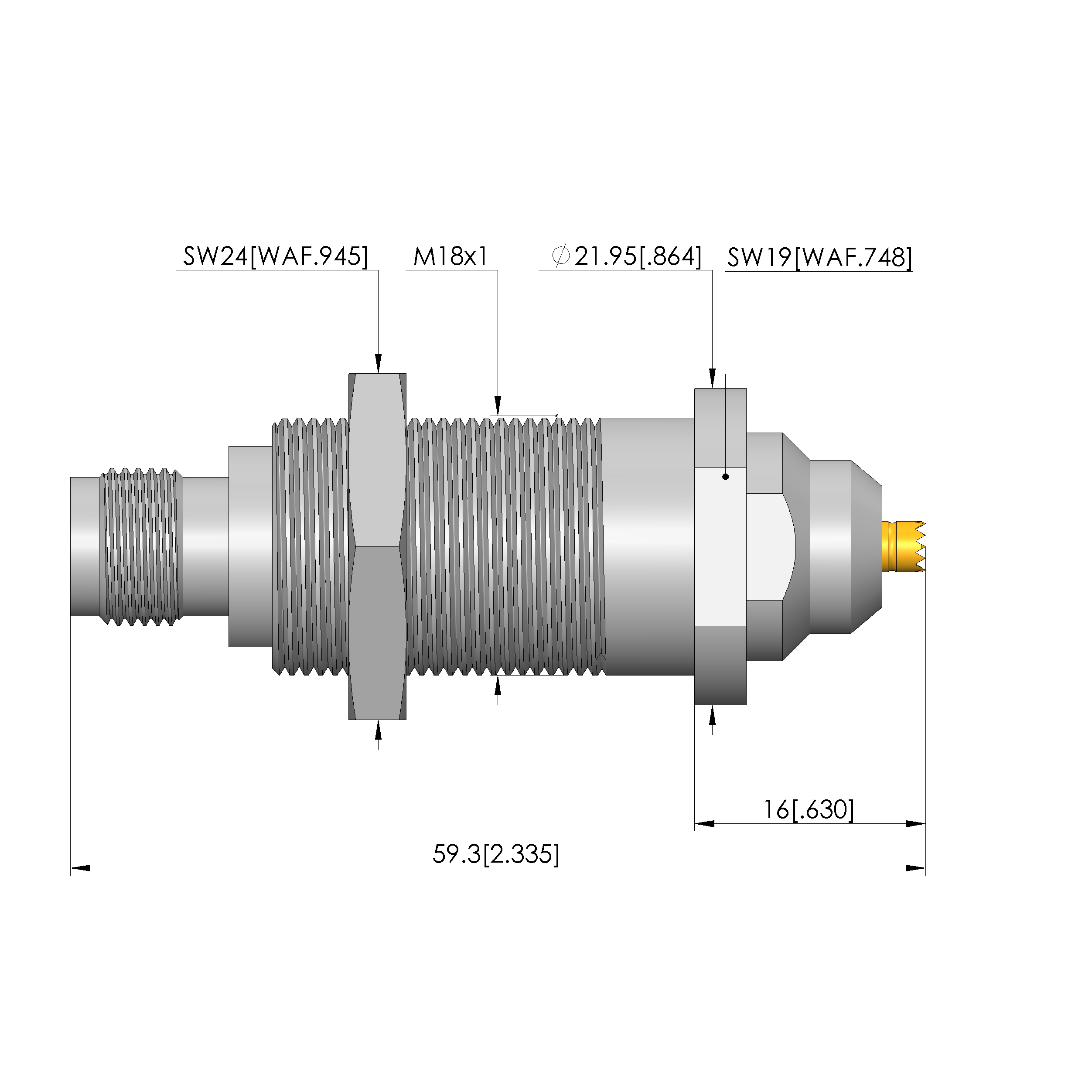

Datos mecánicos
- Altura de montaje sin casquillo de contacto: 16 mm
- Fuerza de resorte total durante la carrera de trabajo: 8,3 N
- Diámetro de casquillo del perno: 18 mm
- Longitud total: 59,3 mm
Datos eléctricos
- Impedancia: 75 Ohm
- Rango de frecuencia hasta: 1,5 GHz
- Rigidez dieléctrica: 2,4 kV
