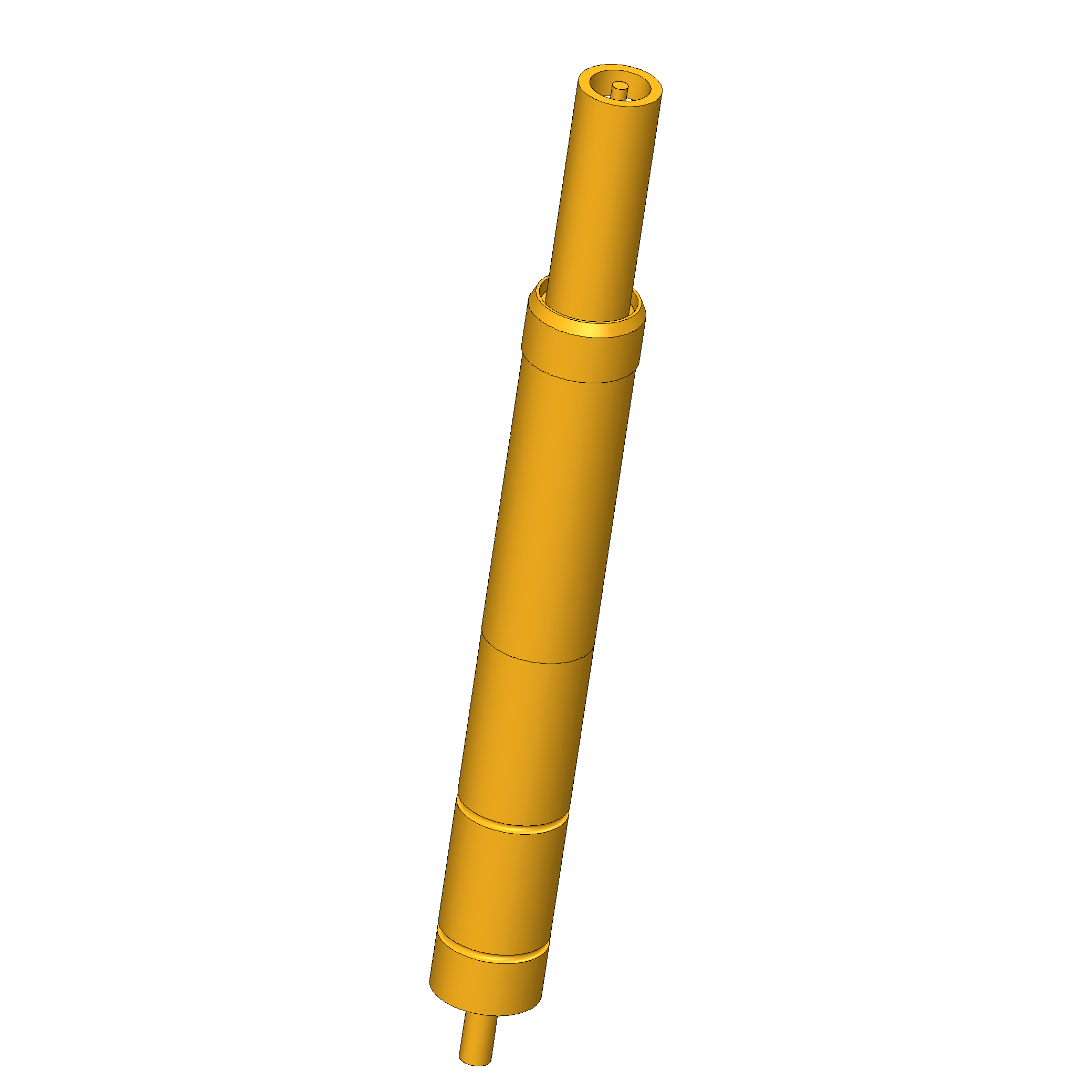

Información sobre el producto "HFS-110 302 050 A 3002 B"
- Punta de prueba para el rango de baja frecuencia o medición Kelvin/de cuatro conductores
- Para aplicaciones sencillas y sensibles en cuanto a precios
- Hasta 700 Mhz
- Interfaz para soldar
- Receptáculo KS-110
| Altura de montaje sin casquillo de contacto: | 9,5 mm |
|---|---|
| Cantidad de conductores de señal: | 1 |
| Capacidad de corriente máx. conductor de señal: | 3 A |
| Capacidad de corriente máx. conductor externo: | 3 A |
| Carrera de trabajo conductor de señal: | 4 mm |
| Carrera de trabajo conductor externo: | 4 mm |
| Carrera máxima conductor de señal: | 5 mm |
| Carrera máxima conductor externo: | 5 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | No |
| Conductor externo intercambiable: | No |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Dispositivo examinado / contacto: | PCB Coax cerrado |
| Diámetro de cabeza conductor de señal: | 0,5 mm |
| Diámetro de cabeza conductor externo: | 2,6 mm |
| Diámetro de casquillo del perno: | 3,5 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 1,5 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 3 N |
| Fuerza de resorte total durante la carrera de trabajo: | 4,5 N |
| Grupo de productos: | DPS Puntas de prueba tipo dipolo |
| Impedancia: | 50 Ohm |
| Longitud total: | 34,5 mm |
| Material del conductor de señal de la cabeza: | 3 CuBe |
| Modo de montaje: | Enchufable |
| Pistón continuo: | No |
| Rango de frecuencia hasta: | 0,7 GHz |
| Rejilla: | 4,5 mm |
| Rigidez dieléctrica: | 1,2 kV |
| Serie: | HFS-110 |
| Subserie: | HFS-110 B Conexión soldada |
| Subserie KS: | KS-110, versión atornillada |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |

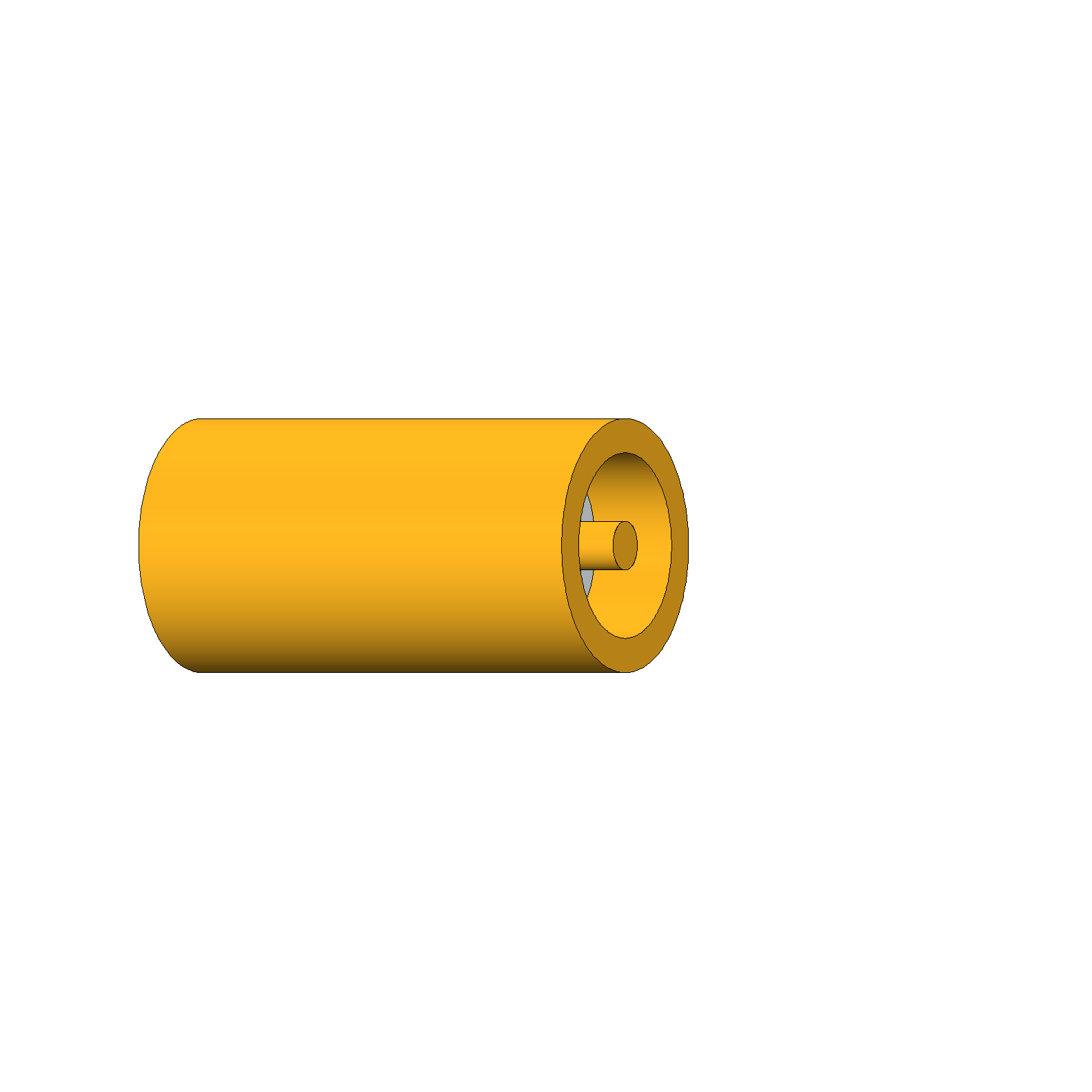

| Tipo de cabeza conductor de señal: | 02 Plana |
| Tipo de cabeza conductor externo: | 02 Plana |
Iniciar sesión
Produkt Details
- Punta de prueba para el rango de baja frecuencia o medición Kelvin/de cuatro conductores
- Para aplicaciones sencillas y sensibles en cuanto a precios
- Hasta 700 Mhz
- Interfaz para soldar
- Receptáculo KS-110
Direktauswahl:
Technische Daten
Datos generales
- Modo de montaje: Enchufable
- Temperatura máx.: 80 °C
- Pistón continuo: No
- Rejilla: 4,5 mm
- Grupo de productos: DPS Puntas de prueba tipo dipolo
- Subserie: HFS-110 B Conexión soldada
- Con sistema antigiro: No
- Subserie KS: KS-110, versión atornillada
- Colocado de forma flotante: No
- Serie: HFS-110
- Dispositivo examinado / contacto: PCB Coax cerrado
- Conforme RoHS: Sí
- Temperatura mín.: -40 °C
Datos sobre el conductor de señal
- Fuerza de resorte en cada conductor de señal durante carrera de trabajo: 1,5 N

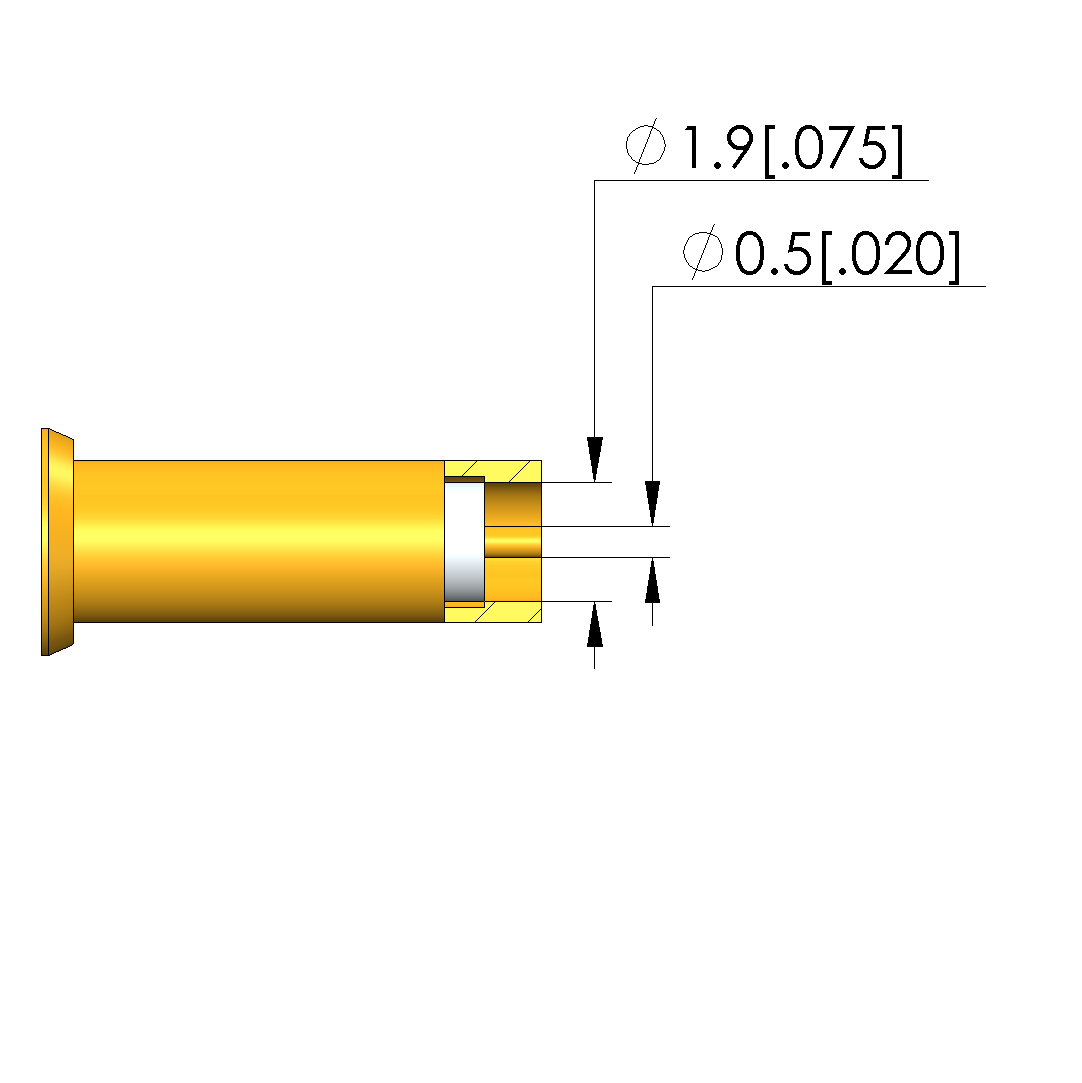

- Diámetro de cabeza conductor de señal: 0,5 mm
- Cantidad de conductores de señal: 1
- Material del conductor de señal de la cabeza: 3 CuBe
- Superficie del conductor de señal de la cabeza: A Oro
- Carrera máxima conductor de señal: 5 mm
- Conductor de señal intercambiable: No
- Carrera de trabajo conductor de señal: 4 mm
- Capacidad de corriente máx. conductor de señal: 3 A
- Tipo de cabeza conductor de señal: 02 Plana
Datos sobre el conductor externo
- Conductor externo intercambiable: No
- Diámetro de cabeza conductor externo: 2,6 mm
- Carrera máxima conductor externo: 5 mm
- Capacidad de corriente máx. conductor externo: 3 A
- Tipo de cabeza conductor externo: 02 Plana
- Carrera de trabajo conductor externo: 4 mm
- Fuerza de resorte total conductor externo durante carrera de trabajo: 3 N
Datos mecánicos
- Altura de montaje sin casquillo de contacto: 9,5 mm
- Fuerza de resorte total durante la carrera de trabajo: 4,5 N
- Diámetro de casquillo del perno: 3,5 mm

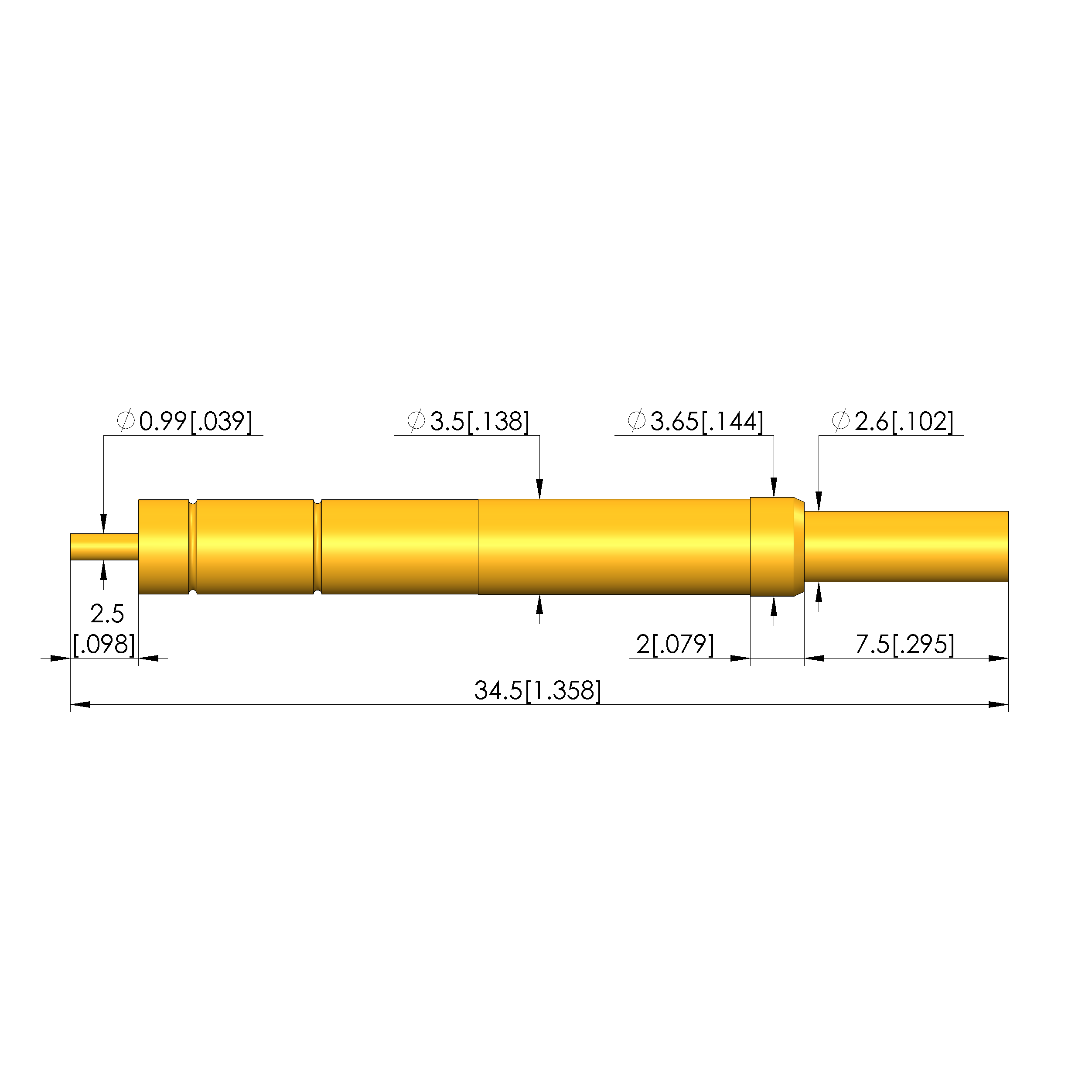

- Longitud total: 34,5 mm
Datos eléctricos
- Rango de frecuencia hasta: 0,7 GHz
- Impedancia: 50 Ohm
- Rigidez dieléctrica: 1,2 kV
