Información sobre el producto "GKS-967 305 130 A 1001 M"
- Los conectores de carrera corta permiten una señal y un suministro de corriente seguros, así como un cambio rápido de grupos de componentes en caso de mantenimiento
- Para montar interfaces electrónicas que se desconectan con facilidad, como por ejemplo cargadores para dispositivos electrónicos
- Compensación de posibles tolerancias de altura y componentes
- Sujeción segura en el receptáculo mediante rosca para atornillar
- Están disponibles variantes con resorte de acero inoxidable para temperaturas de -100 °C hasta +200 °C
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 5 A |
| Carrera de trabajo: | 1 mm |
| Carrera máxima: | 1,2 mm |
| Casquillo de contacto compatible: | KS-967 M |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | PAD, Conector hembra |
| Diámetro de cabeza: | 1,3 mm |
| Diámetro de casquillo del perno: | 2,5 mm |
| Forma del cabezal: | 05 Circular (radio completo) |
| Fuerza de resorte durante la carrera de trabajo: | 1 N |
| Grupo de productos: | Puntas de prueba con resorte de carrera corta / puntas de prueba con resorte de carga y transferencia, Puntas de prueba versátiles |
| Longitud total: | 5,2 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 1 |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 3 – 5 cNm |
| Precarga de muelle: | 0,38 N |
| Rejilla: | 4 mm |
| Resistencia (Ri) típica: | 10 mOhm |
| Serie: | GKS-967, GKS-967 M atornillable |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | Puntas de prueba con resorte de carrera corta / puntas de prueba con resorte de carga y transferencia |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Los conectores de carrera corta permiten una señal y un suministro de corriente seguros, así como un cambio rápido de grupos de componentes en caso de mantenimiento
- Para montar interfaces electrónicas que se desconectan con facilidad, como por ejemplo cargadores para dispositivos electrónicos
- Compensación de posibles tolerancias de altura y componentes
- Sujeción segura en el receptáculo mediante rosca para atornillar
- Están disponibles variantes con resorte de acero inoxidable para temperaturas de -100 °C hasta +200 °C
Direktauswahl:
Technische Daten
Datos generales
- Casquillo de contacto compatible: KS-967 M
- Contacto de: Conector hembra
- Temperatura máx.: 80 °C
- Con sistema antigiro: No
- Grupo de productos: Puntas de prueba con resorte de carrera corta / puntas de prueba con resorte de carga y transferencia
- Serie: GKS-967
- Altura de montaje ajustable: No
- Serie: GKS-967 M atornillable
- Conforme RoHS: Sí
- Grupo de productos: Puntas de prueba versátiles
- Modo de montaje: Atornillable
- Temperatura mín.: -40 °C
- Sistema de cambio rápido: Sí
- Magnético: Sí
- Par de apriete de atornillado: 3 – 5 cNm
- Rejilla: 4 mm
- Subgrupo de productos: Puntas de prueba con resorte de carrera corta / puntas de prueba con resorte de carga y transferencia
- Contacto de: PAD
Datos eléctricos
- Capacidad de corriente / corriente nominal: 5 A
- Resistencia (Ri) típica: 10 mOhm
Datos mecánicos
- Medida E / dimensión del cuello: 1
- Carrera máxima: 1,2 mm
- Longitud total: 5,2 mm
- Diámetro de casquillo del perno: 2,5 mm
- Carrera de trabajo: 1 mm

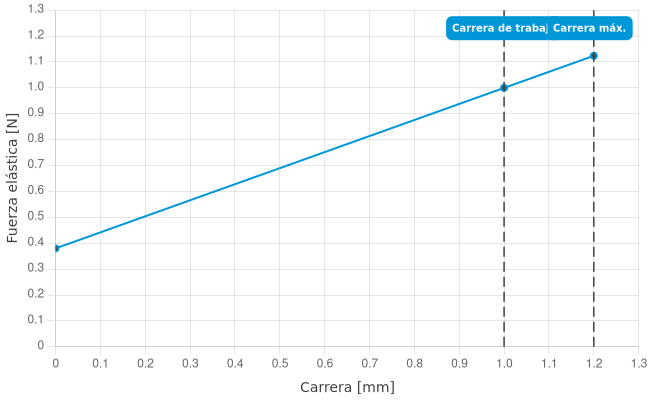

- Fuerza de resorte durante la carrera de trabajo: 1 N
- Precarga de muelle: 0,38 N
Datos sobre el tipo de cabeza
- Tipo de cabeza material: 3 CuBe
- Forma del cabezal: 05 Circular (radio completo)
- Diámetro de cabeza: 1,3 mm
- Tipo de cabeza superficie: A Oro
