Información sobre el producto "GKS-504 305 180 N 3010"
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 8 A |
| Carrera de trabajo: | 11,2 mm |
| Carrera máxima: | 14 mm |
| Casquillo de contacto compatible: | KS-113, KS-113 23 |
| Conector compatible: | SE-503 |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | PAD, Conector hembra |
| Corriente nominal, conexión en el pistón: | 15 A |
| Diámetro de cabeza: | 1,8 mm |
| Diámetro de casquillo del perno: | 2,65 mm |
| Forma del cabezal: | 05 Circular (radio completo) |

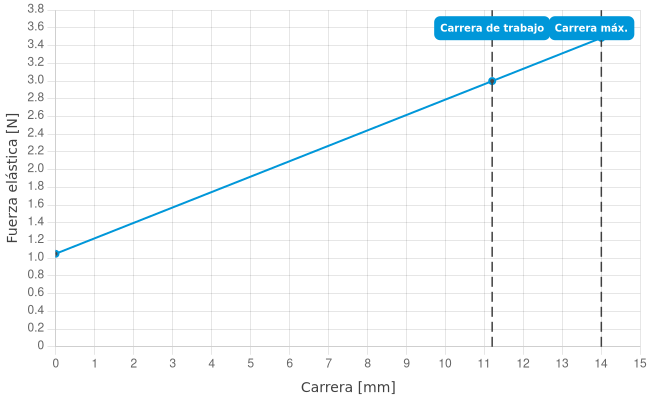

| Fuerza de resorte durante la carrera de trabajo: | 3 N |
| Grupo de productos: | Puntas del recubrimiento de las piezas de prueba, Accesorios (GKS / ADA) |
| Longitud total: | 56 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 10 |
| Modo de conexión en la punta de contacto: | Enchufe |
| Modo de montaje: | Enchufable |
| Pistón continuo: | ø1,4 x 7,0 |
| Precarga de muelle: | 1,05 N |
| Rejilla: | 4 mm |
| Resistencia (Ri) típica: | 30 mOhm |
| Serie: | GKS-504 |
| Sistema de cambio rápido: | No |
| Subgrupo de productos: | Puntas del recubrimiento de las piezas de prueba |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | N Níquel |
Iniciar sesión
Direktauswahl:
Technische Daten
Datos generales
- Grupo de productos: Puntas del recubrimiento de las piezas de prueba
- Grupo de productos: Accesorios (GKS / ADA)
- Subgrupo de productos: Puntas del recubrimiento de las piezas de prueba
- Serie: GKS-504
- Rejilla: 4 mm
- Contacto de: Conector hembra
- Contacto de: PAD
- Magnético: Sí
- Modo de montaje: Enchufable
- Sistema de cambio rápido: No
- Modo de conexión en la punta de contacto: Enchufe
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Pistón continuo: ø1,4 x 7,0
- Conector compatible: SE-503
- Casquillo de contacto compatible: KS-113 23
- Casquillo de contacto compatible: KS-113
- Temperatura mín.: -40 °C
- Temperatura máx.: 80 °C
- Conforme RoHS: Sí
Datos eléctricos
- Capacidad de corriente / corriente nominal: 8 A
- Corriente nominal, conexión en el pistón: 15 A
- Resistencia (Ri) típica: 30 mOhm
Datos mecánicos
- Longitud total: 56 mm
- Diámetro de casquillo del perno: 2,65 mm
- Carrera máxima: 14 mm
- Precarga de muelle: 1,05 N
- Medida E / dimensión del cuello: 10
- Fuerza de resorte durante la carrera de trabajo: 3 N
- Carrera de trabajo: 11,2 mm
Datos sobre el tipo de cabeza
- Forma del cabezal: 05 Circular (radio completo)
- Diámetro de cabeza: 1,8 mm
- Tipo de cabeza superficie: N Níquel
- Tipo de cabeza material: 3 CuBe
