Información sobre el producto "GKS-427 306 130 A 2502 MC"
- Puntas de prueba atornilladas de carrera corta para aplicaciones con posibles vibraciones o fuerzas transversales o longitudinales no deseadas (con lo que se evita de manera segura que la punta de prueba se salga del receptáculo)
- Mediante un destornillador con par de torsión y una herramienta con puntas de destornillador, el conector atornillado se instala con seguridad en el conector. El par de torsión de atornillado necesario se ajusta mediante un tornillo cuadrado en el casquillo del perno.
- Están disponibles variantes con resorte de acero inoxidable para temperaturas de -100 °C hasta +200 °C
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 8 A |
| Carrera de trabajo: | 3,5 mm |
| Carrera máxima: | 4,5 mm |
| Casquillo de contacto compatible: | KS-427 M |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | Contacto macho plano, Poste, Pin |
| Diámetro de cabeza: | 1,3 mm |
| Diámetro de casquillo del perno: | 1,65 mm |
| Forma del cabezal: | 06 Acanalada/reticular |

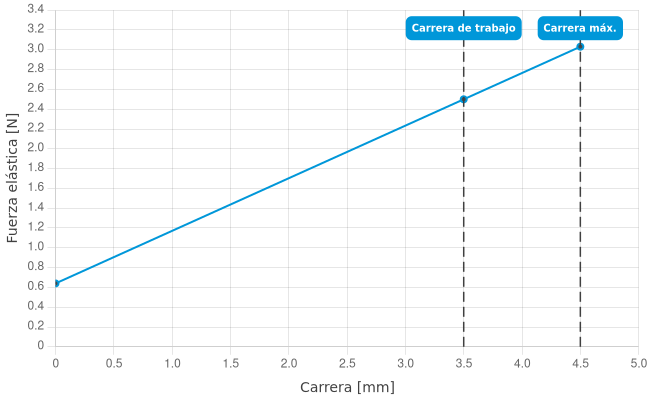

| Fuerza de resorte durante la carrera de trabajo: | 2,5 N |
| Grupo de productos: | Puntas de prueba con resorte atornillables, Puntas de prueba atornilladas |
| Longitud total: | 19,5 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 2 |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 3 – 5 cNm |
| Precarga de muelle: | 0,64 N |
| Rejilla: | 2,54 mm |
| Resistencia (Ri) típica: | 100 mOhm |
| Serie: | GKS-427, GKS-427 M atornillable |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | Puntas de prueba con resorte atornillables |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Puntas de prueba atornilladas de carrera corta para aplicaciones con posibles vibraciones o fuerzas transversales o longitudinales no deseadas (con lo que se evita de manera segura que la punta de prueba se salga del receptáculo)
- Mediante un destornillador con par de torsión y una herramienta con puntas de destornillador, el conector atornillado se instala con seguridad en el conector. El par de torsión de atornillado necesario se ajusta mediante un tornillo cuadrado en el casquillo del perno.
- Están disponibles variantes con resorte de acero inoxidable para temperaturas de -100 °C hasta +200 °C
Direktauswahl:
Technische Daten
Datos sobre el tipo de cabeza
- Forma del cabezal: 06 Acanalada/reticular
- Tipo de cabeza material: 3 CuBe
- Diámetro de cabeza: 1,3 mm
- Tipo de cabeza superficie: A Oro
Datos generales
- Subgrupo de productos: Puntas de prueba con resorte atornillables
- Temperatura máx.: 200 °C
- Temperatura mín.: -100 °C
- Contacto de: Pin
- Con sistema antigiro: No
- Grupo de productos: Puntas de prueba con resorte atornillables
- Grupo de productos: Puntas de prueba atornilladas
- Altura de montaje ajustable: No
- Serie: GKS-427 M atornillable
- Rejilla: 2,54 mm
- Conforme RoHS: Sí
- Casquillo de contacto compatible: KS-427 M
- Serie: GKS-427
- Modo de montaje: Atornillable
- Sistema de cambio rápido: Sí
- Contacto de: Contacto macho plano
- Contacto de: Poste
- Magnético: Sí
- Par de apriete de atornillado: 3 – 5 cNm
Datos eléctricos
- Resistencia (Ri) típica: 100 mOhm
- Capacidad de corriente / corriente nominal: 8 A
Datos mecánicos
- Medida E / dimensión del cuello: 2
- Fuerza de resorte durante la carrera de trabajo: 2,5 N
- Diámetro de casquillo del perno: 1,65 mm
- Longitud total: 19,5 mm
- Precarga de muelle: 0,64 N
- Carrera máxima: 4,5 mm
- Carrera de trabajo: 3,5 mm
