Información sobre el producto "GKS-035 214 064 A 1200 LH"
- Punta de contacto de carrera larga para realizar pruebas combinadas ICT y FCT en un adaptador de dos niveles
- Para un contacto óptimo en los puntos de prueba (p. ej. PADs, VIAs, y PINs) están disponibles diferentes formas de cabezal en diferentes diámetros y terminados. Asimismo, están disponibles diversas fuerzas del resorte.
- Para ajustar las proporciones de carrera óptimas en la fixtura pueden realizarse diferentes alturas de montaje a través de la combinación de la punta de prueba con el receptáculo
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 3 A |
| Carrera de trabajo: | 8 mm |
| Carrera máxima: | 10 mm |
| Casquillo de contacto compatible: | KS-075 |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | PAD, Poste, Pin |
| Diámetro de cabeza: | 0,64 mm |
| Diámetro de casquillo del perno: | 1,02 mm |
| Forma del cabezal: | 14 Corona de 4 puntas, autolimpiante |
| Fuerza de resorte durante la carrera de trabajo: | 1,2 N |
| Grupo de productos: | ICT / FCT (Prueba Incircuit y de funcionamiento), Puntas de prueba con resorte de carrera larga |
| Longitud total: | 38,8 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 00 |
| Modo de montaje: | Enchufable |
| Precarga de muelle: | 0,32 N |
| Rejilla: | 1,91 mm |
| Resistencia (Ri) típica: | 20 mOhm |
| Serie: | GKS-035, GKS-035 LH Versión larga |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | Puntas de prueba con resorte de carrera larga |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |
| Tipo de cabeza material: | 2 Acero |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Punta de contacto de carrera larga para realizar pruebas combinadas ICT y FCT en un adaptador de dos niveles
- Para un contacto óptimo en los puntos de prueba (p. ej. PADs, VIAs, y PINs) están disponibles diferentes formas de cabezal en diferentes diámetros y terminados. Asimismo, están disponibles diversas fuerzas del resorte.
- Para ajustar las proporciones de carrera óptimas en la fixtura pueden realizarse diferentes alturas de montaje a través de la combinación de la punta de prueba con el receptáculo
Direktauswahl:
Technische Daten
Datos sobre el tipo de cabeza
- Forma del cabezal: 14 Corona de 4 puntas, autolimpiante
- Diámetro de cabeza: 0,64 mm
- Tipo de cabeza superficie: A Oro
- Tipo de cabeza material: 2 Acero
Datos generales
- Grupo de productos: Puntas de prueba con resorte de carrera larga
- Grupo de productos: ICT / FCT (Prueba Incircuit y de funcionamiento)
- Subgrupo de productos: Puntas de prueba con resorte de carrera larga
- Serie: GKS-035 LH Versión larga
- Serie: GKS-035
- Rejilla: 1,91 mm
- Contacto de: Pin
- Contacto de: Poste
- Contacto de: PAD
- Magnético: Sí
- Modo de montaje: Enchufable
- Sistema de cambio rápido: Sí
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Casquillo de contacto compatible: KS-075
- Temperatura mín.: -40 °C
- Temperatura máx.: 80 °C
- Conforme RoHS: Sí
Datos mecánicos
- Longitud total: 38,8 mm
- Diámetro de casquillo del perno: 1,02 mm
- Carrera máxima: 10 mm
- Precarga de muelle: 0,32 N
- Medida E / dimensión del cuello: 00

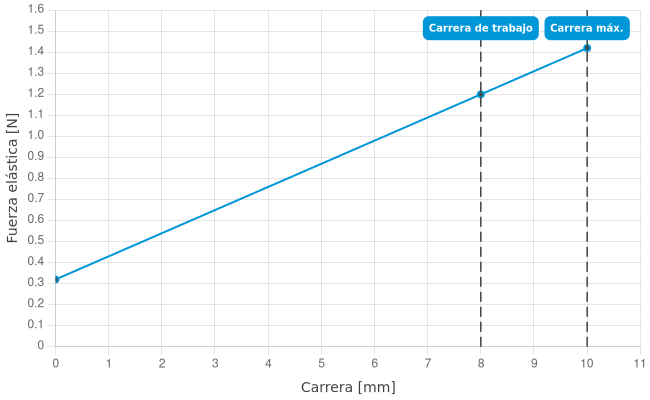

- Fuerza de resorte durante la carrera de trabajo: 1,2 N
- Carrera de trabajo: 8 mm
Datos eléctricos
- Capacidad de corriente / corriente nominal: 3 A
- Resistencia (Ri) típica: 20 mOhm
