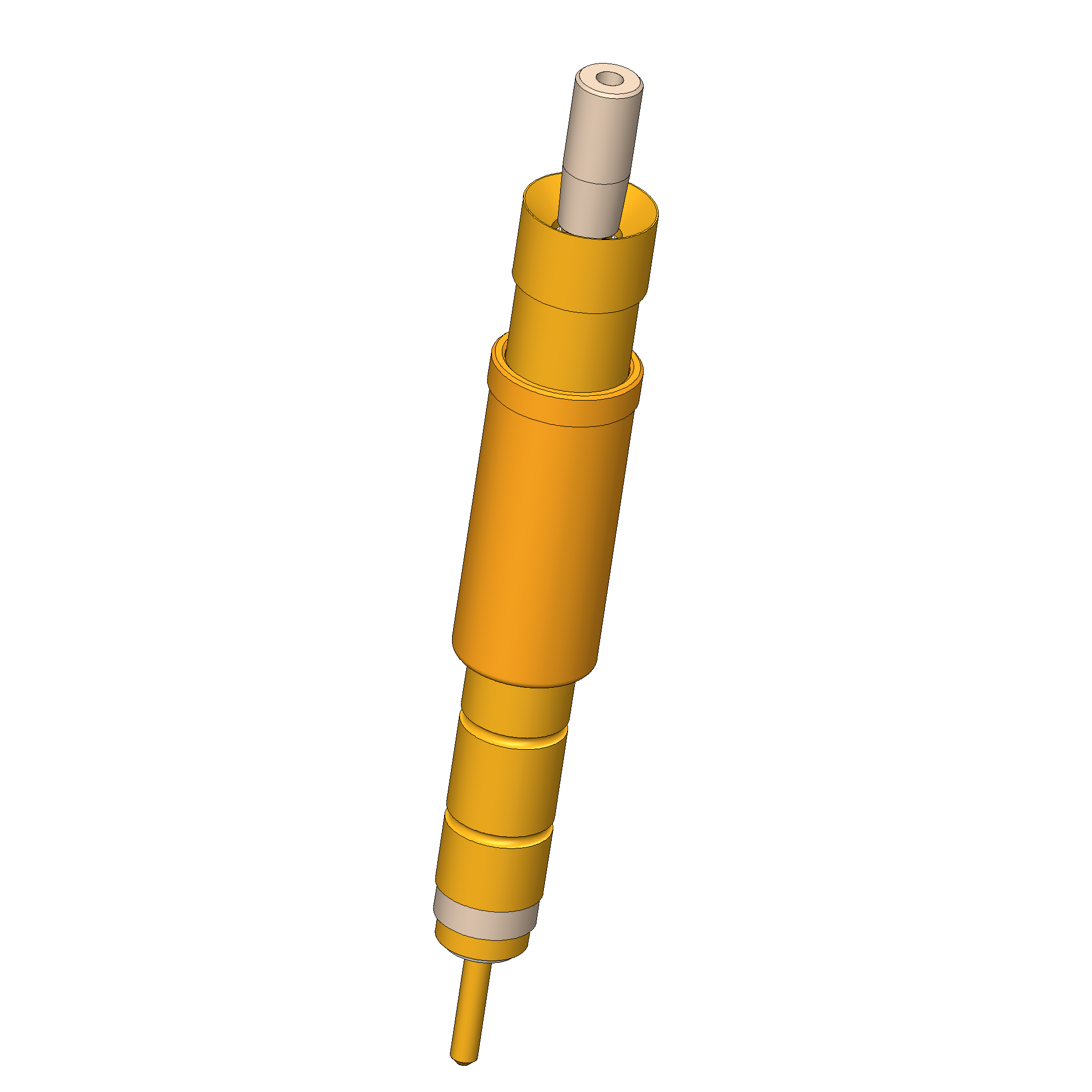

Información sobre el producto "DPS-445 003 060 A 6543"
| Altura de montaje sin casquillo de contacto: | 10,5 mm |
|---|---|
| Cantidad de conductores de señal: | 1 |
| Carrera de trabajo conductor de señal: | 3 mm |
| Carrera de trabajo conductor externo: | 2 mm |
| Carrera máxima conductor de señal: | 3,5 mm |
| Carrera máxima conductor externo: | 2,6 mm |
| Colocado de forma flotante: | No |
| Conductor de señal intercambiable: | No |
| Conductor externo intercambiable: | No |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Dispositivo examinado / contacto: | FAKRA |
| Diámetro de cabeza conductor de señal: | 0,6 mm |
| Diámetro de cabeza conductor externo: | 4 mm |
| Diámetro de casquillo del perno: | 4,3 mm |
| Fuerza de resorte en cada conductor de señal durante carrera de trabajo: | 2 N |
| Fuerza de resorte total conductor externo durante carrera de trabajo: | 4,5 N |
| Fuerza de resorte total durante la carrera de trabajo: | 6,5 N |
| Grupo de productos: | DPS Puntas de prueba tipo dipolo |

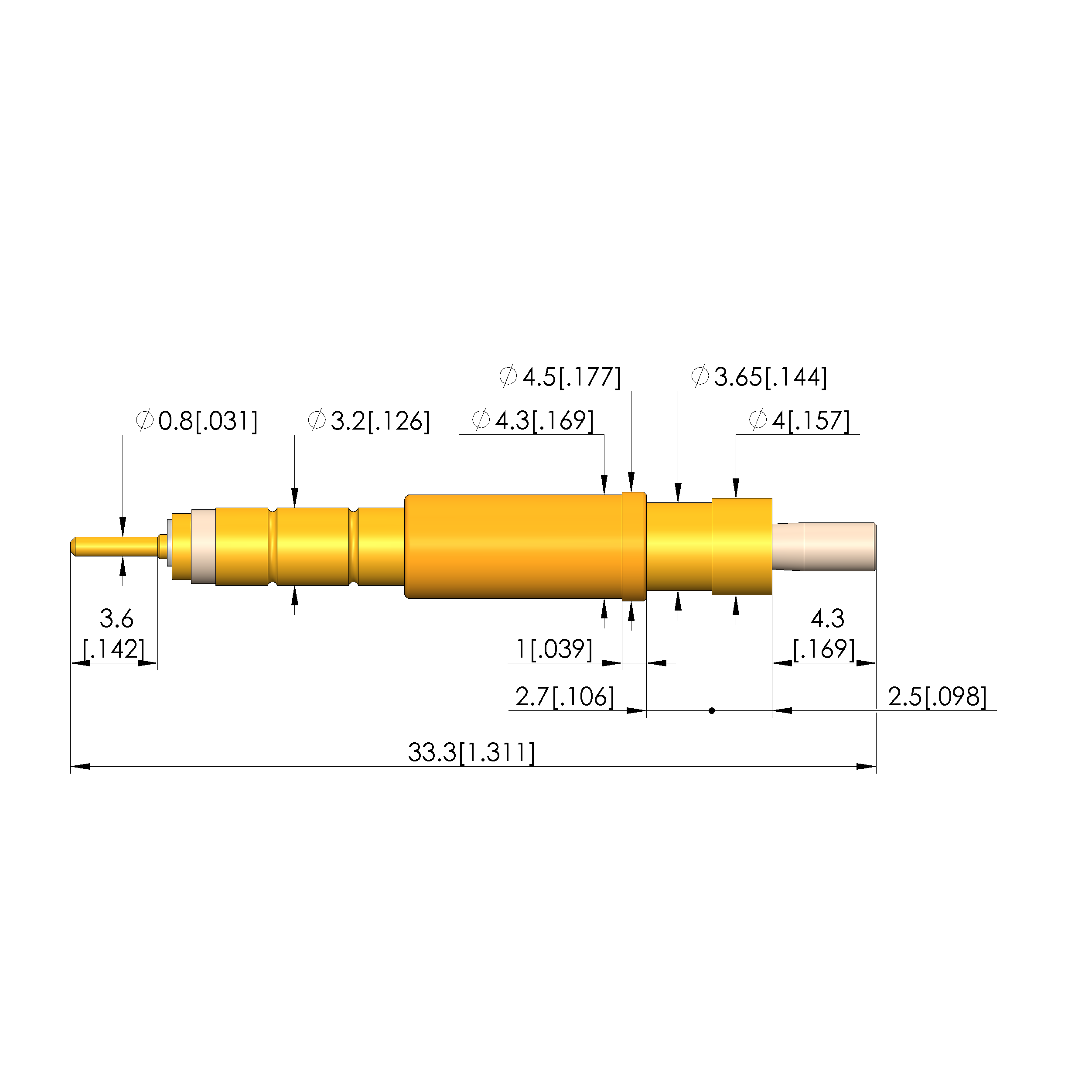

| Longitud total: | 33,3 mm |
| Material del conductor de señal de la cabeza: | 2 Acero |
| Modo de montaje: | Enchufable |
| Pistón continuo: | Sí |
| Rejilla: | 5 mm |
| Serie: | DPS-445 |
| Sexo dispositivo examinado: | M Conductor de señal macho/conector |
| Subserie: | DPS-445 |
| Subserie KS: | KS-445, versión enchufada |
| Superficie del conductor de señal de la cabeza: | A Oro |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |

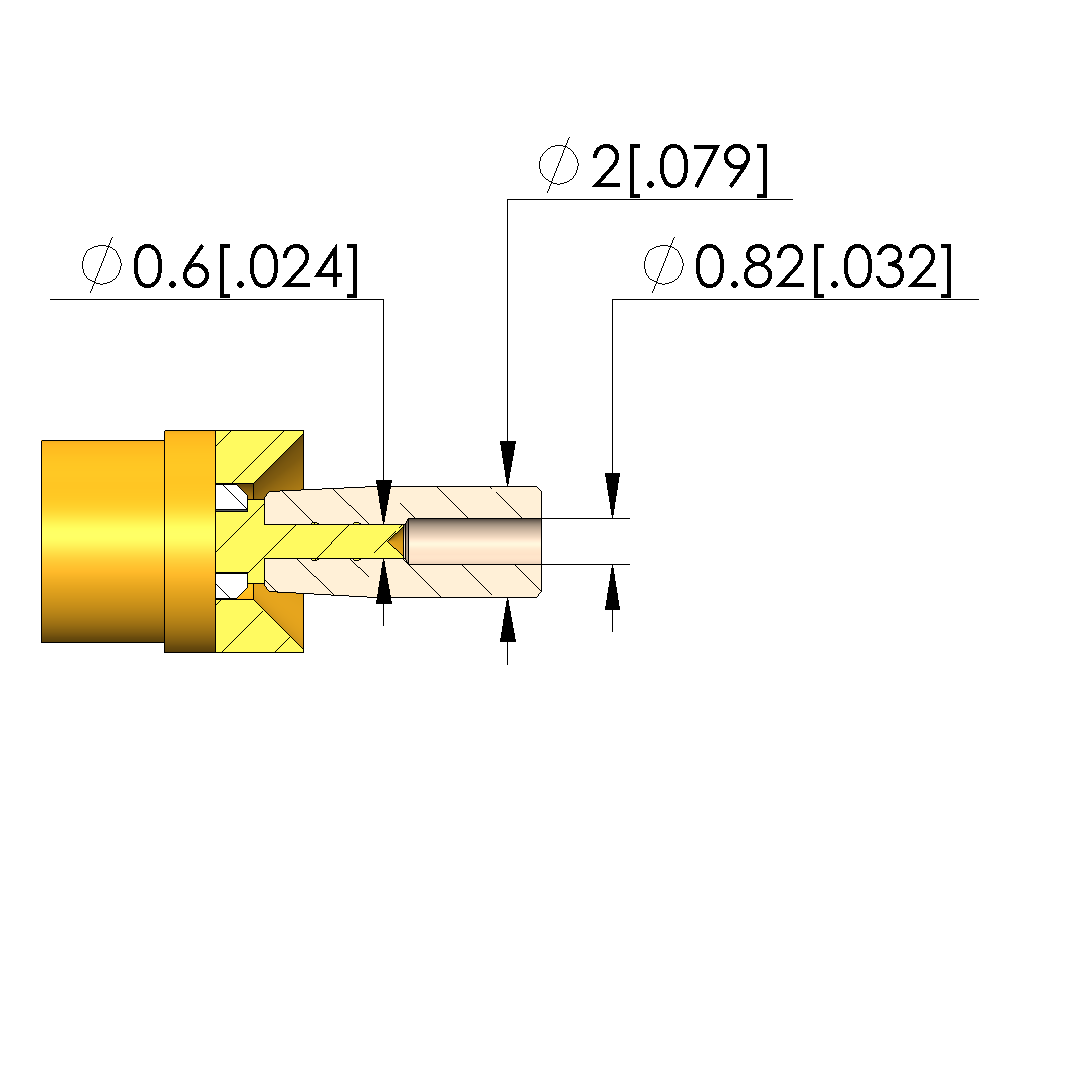

| Tipo de cabeza conductor de señal: | 03 Cono interno |

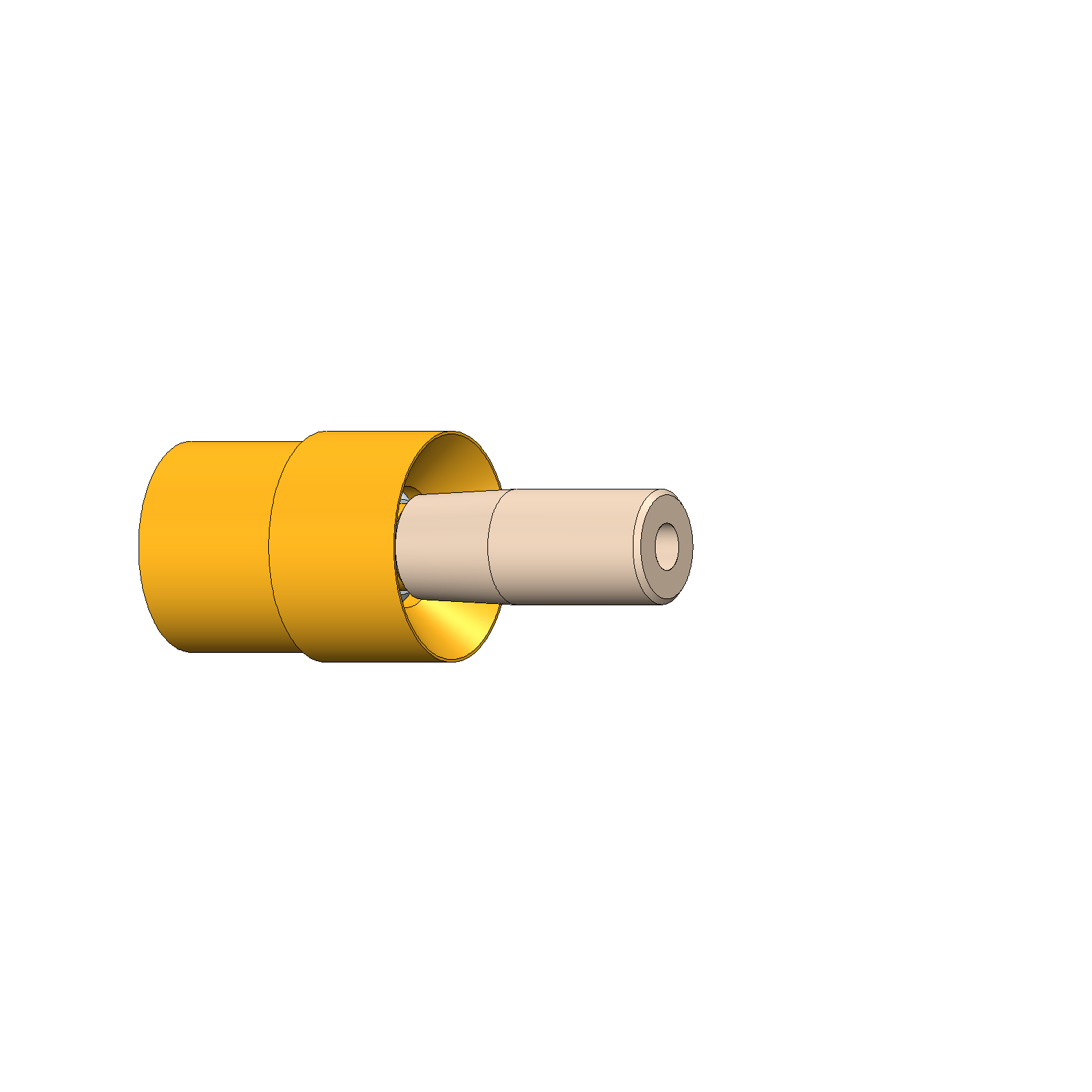

| Tipo de cabeza conductor externo: | 43 Centrado lado externo conector enchufable |
Iniciar sesión
Direktauswahl:
Technische Daten
Datos generales
- Modo de montaje: Enchufable
- Rejilla: 5 mm
- Subserie: DPS-445
- Temperatura máx.: 80 °C
- Pistón continuo: Sí
- Grupo de productos: DPS Puntas de prueba tipo dipolo
- Con sistema antigiro: No
- Dispositivo examinado / contacto: FAKRA
- Subserie KS: KS-445, versión enchufada
- Colocado de forma flotante: No
- Conforme RoHS: Sí
- Temperatura mín.: -40 °C
- Serie: DPS-445
- Sexo dispositivo examinado: M Conductor de señal macho/conector
Datos sobre el conductor externo
- Carrera máxima conductor externo: 2,6 mm
- Conductor externo intercambiable: No
- Tipo de cabeza conductor externo: 43 Centrado lado externo conector enchufable
- Carrera de trabajo conductor externo: 2 mm
- Diámetro de cabeza conductor externo: 4 mm
- Fuerza de resorte total conductor externo durante carrera de trabajo: 4,5 N
Datos mecánicos
- Longitud total: 33,3 mm
- Fuerza de resorte total durante la carrera de trabajo: 6,5 N
- Altura de montaje sin casquillo de contacto: 10,5 mm
- Diámetro de casquillo del perno: 4,3 mm
Datos sobre el conductor de señal
- Diámetro de cabeza conductor de señal: 0,6 mm
- Cantidad de conductores de señal: 1
- Material del conductor de señal de la cabeza: 2 Acero
- Carrera de trabajo conductor de señal: 3 mm
- Superficie del conductor de señal de la cabeza: A Oro
- Conductor de señal intercambiable: No
- Carrera máxima conductor de señal: 3,5 mm
- Fuerza de resorte en cada conductor de señal durante carrera de trabajo: 2 N
- Tipo de cabeza conductor de señal: 03 Cono interno
