Información sobre el producto "BCP-695 360 1800 A 100004-54"
- Contact solution for 4680 cylindrical cells and prismatic cells
- Suitable for currents up to 120 A at ΔT ≤ 20 K on aluminium
- Low-impedance probe with typical total resistance < 1.5 mOhm
- Continuous plunger system with minimal internal resistance.
- Designed for a wide range of applications, especially for formation and other end-of-life (EOL) tests
- Simple flange mounting with flexible cable connection
- Dipole design for precise voltage measurement
- Easy connection of the voltage sensor: both soldering and cable lug installation possible
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 120 A |
| Carrera de trabajo: | 4,4 mm |
| Carrera máxima: | 7 mm |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | Sí |
| Contacto de: | Bead, Poste, Pin |
| Diámetro de cabeza: | 18 mm |
| Diámetro de casquillo del perno: | 20 mm |
| Forma del cabezal: | 60 Acanalada/reticular con división fina |
| Fuerza de resorte durante la carrera de trabajo: | 100 N |
| Grupo de productos: | Puesta en contacto de la batería, Dipolo BCP / bornes tetrapolares |
| Longitud total: | 71 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 04 |
| Modo de conexión en la punta de contacto: | Conexión roscada |
| Modo de montaje: | Brida |
| Precarga de muelle: | 47,6 N |
| Rejilla: | 21 mm |
| Resistencia (Ri) típica: | 0,5 mOhm |
| Serie: | BCP-695 |
| Sistema de cambio rápido: | No |
| Subgrupo de productos: | Dipolo BCP / bornes tetrapolares |
| Temperatura máx.: | 80 °C |
| Temperatura mín.: | -40 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Contact solution for 4680 cylindrical cells and prismatic cells
- Suitable for currents up to 120 A at ΔT ≤ 20 K on aluminium
- Low-impedance probe with typical total resistance < 1.5 mOhm
- Continuous plunger system with minimal internal resistance.
- Designed for a wide range of applications, especially for formation and other end-of-life (EOL) tests
- Simple flange mounting with flexible cable connection
- Dipole design for precise voltage measurement
- Easy connection of the voltage sensor: both soldering and cable lug installation possible
Direktauswahl:
Technische Daten
Datos generales
- Grupo de productos: Puesta en contacto de la batería
- Grupo de productos: Dipolo BCP / bornes tetrapolares
- Subgrupo de productos: Dipolo BCP / bornes tetrapolares
- Serie: BCP-695
- Rejilla: 21 mm
- Contacto de: Bead
- Contacto de: Pin
- Contacto de: Poste
- Magnético: Sí
- Modo de montaje: Brida
- Sistema de cambio rápido: No
- Modo de conexión en la punta de contacto: Conexión roscada
- Altura de montaje ajustable: No
- Con sistema antigiro: Sí
- Temperatura mín.: -40 °C
- Temperatura máx.: 80 °C
- Conforme RoHS: Sí
Datos mecánicos
- Longitud total: 71 mm
- Diámetro de casquillo del perno: 20 mm
- Carrera máxima: 7 mm

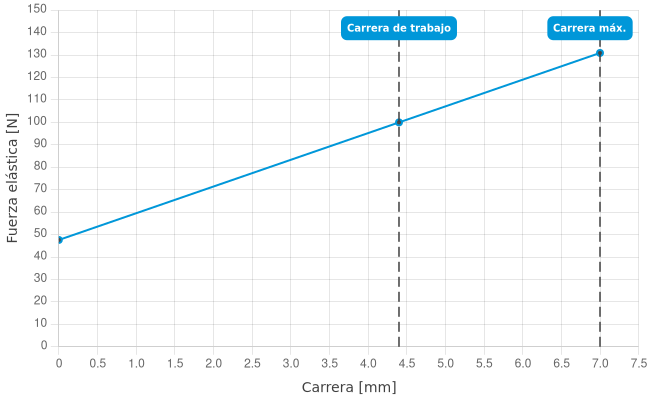

- Precarga de muelle: 47,6 N
- Medida E / dimensión del cuello: 04
- Fuerza de resorte durante la carrera de trabajo: 100 N
- Carrera de trabajo: 4,4 mm
Datos sobre el tipo de cabeza
- Forma del cabezal: 60 Acanalada/reticular con división fina
- Diámetro de cabeza: 18 mm
- Tipo de cabeza superficie: A Oro
- Tipo de cabeza material: 3 CuBe
Datos eléctricos
- Capacidad de corriente / corriente nominal: 120 A
- Resistencia (Ri) típica: 0,5 mOhm
