Información sobre el producto "BCP-624 360 600 A 9002 M-51"
- Solución de contacto para celdas cilíndricas y prismáticas
- Cargable con corrientes de hasta 25 A a un DeltaT ≤ 20 °K
- Conector con resistencia eléctrica típica: < 5 mOhm
- Diseñado para una amplia gama de aplicaciones, entre las que se incluyen la precarga, la formación, la medición de la resistencia interna (IR), la evaluación de la tensión en circuito abierto (OCV) y las pruebas de fin de vida útil (EOL)
- Sujeción segura en el receptáculo mediante rosca para atornillar
- Versión con contacto de medición para mediciones precisas de la tensión
| Altura de montaje ajustable: | No |
|---|---|
| Capacidad de corriente / corriente nominal: | 100 A |
| Carrera de trabajo: | 4,4 mm |
| Carrera máxima: | 5,5 mm |
| Casquillo de contacto compatible: | KS-624 M, KS-624 M-S |
| Conforme RoHS: | Sí |
| Con sistema antigiro: | No |
| Contacto de: | Bead, Poste, Pin |
| Diámetro de cabeza: | 6 mm |
| Diámetro de casquillo del perno: | 5,8 mm |
| Forma del cabezal: | 60 Acanalada/reticular con división fina |

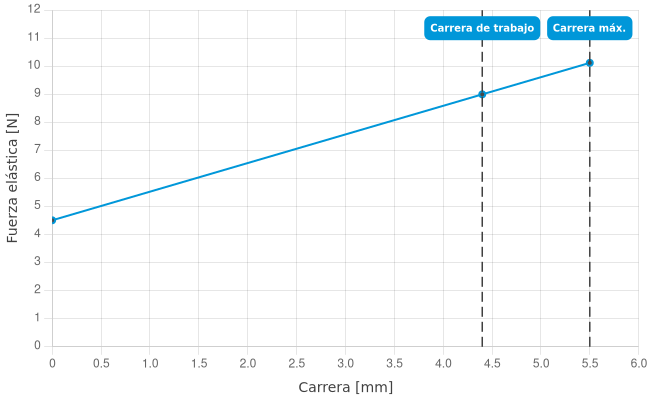

| Fuerza de resorte durante la carrera de trabajo: | 9 N |
| Grupo de productos: | Puesta en contacto de la batería, Dipolo BCP / bornes tetrapolares |
| Longitud total: | 61,8 mm |
| Magnético: | Sí |
| Medida E / dimensión del cuello: | 02 |
| Modo de montaje: | Atornillable |
| Par de apriete de atornillado: | 40 cNm |
| Precarga de muelle: | 4,51 N |
| Rejilla: | 7,6 mm |
| Resistencia (Ri) típica: | 5 mOhm |
| Screw-in torque max.: | 40 cNm |
| Serie: | BCP-624, BCP-624 M, atornillable |
| Sistema de cambio rápido: | Sí |
| Subgrupo de productos: | Dipolo BCP / bornes tetrapolares |
| Temperatura máx.: | 200 °C |
| Temperatura mín.: | -100 °C |
| Tipo de cabeza material: | 3 CuBe |
| Tipo de cabeza superficie: | A Oro |
Iniciar sesión
Produkt Details
- Solución de contacto para celdas cilíndricas y prismáticas
- Cargable con corrientes de hasta 25 A a un DeltaT ≤ 20 °K
- Conector con resistencia eléctrica típica: < 5 mOhm
- Diseñado para una amplia gama de aplicaciones, entre las que se incluyen la precarga, la formación, la medición de la resistencia interna (IR), la evaluación de la tensión en circuito abierto (OCV) y las pruebas de fin de vida útil (EOL)
- Sujeción segura en el receptáculo mediante rosca para atornillar
- Versión con contacto de medición para mediciones precisas de la tensión
Direktauswahl:
Technische Daten
Datos mecánicos
- Longitud total: 61,8 mm
- Diámetro de casquillo del perno: 5,8 mm
- Carrera máxima: 5,5 mm
- Precarga de muelle: 4,51 N
- Medida E / dimensión del cuello: 02
- Fuerza de resorte durante la carrera de trabajo: 9 N
- Carrera de trabajo: 4,4 mm
Datos generales
- Screw-in torque max.: 40 cNm
- Grupo de productos: Puesta en contacto de la batería
- Grupo de productos: Dipolo BCP / bornes tetrapolares
- Subgrupo de productos: Dipolo BCP / bornes tetrapolares
- Serie: BCP-624
- Serie: BCP-624 M, atornillable
- Rejilla: 7,6 mm
- Contacto de: Bead
- Contacto de: Pin
- Contacto de: Poste
- Magnético: Sí
- Modo de montaje: Atornillable
- Sistema de cambio rápido: Sí
- Altura de montaje ajustable: No
- Con sistema antigiro: No
- Par de apriete de atornillado: 40 cNm
- Casquillo de contacto compatible: KS-624 M-S
- Casquillo de contacto compatible: KS-624 M
- Temperatura mín.: -100 °C
- Temperatura máx.: 200 °C
- Conforme RoHS: Sí
Datos sobre el tipo de cabeza
- Forma del cabezal: 60 Acanalada/reticular con división fina
- Diámetro de cabeza: 6 mm
- Tipo de cabeza superficie: A Oro
- Tipo de cabeza material: 3 CuBe
Datos eléctricos
- Capacidad de corriente / corriente nominal: 100 A
- Resistencia (Ri) típica: 5 mOhm
