Radio-frequency test probes
22 Product series
High-Frequency Probe
HFS-810 4M
- Grid 6.5 mm [255 mil] – 7 mm [275 mil]
- Total length 43 mm [1.69 in] – 45 mm [1.77 in]
- Frequency range up to 2 GHz
- Interface of compatible assembly MCX 50 Ohm
INGUN SELECTION
High-Frequency Probe
HFS-840 M
- Grid 5.9 mm [232 mil] – 13.5 mm [531 mil]
- Total length 42.2 mm [1.66 in] – 45.9 mm [1.8 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-810 M
- Grid 6.5 mm [255 mil] – 10.5 mm [413 mil]
- Total length 42.2 mm [1.66 in] – 45.9 mm [1.8 in]
- Frequency range up to 2 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-890
- Grid 5.8 mm [228 mil] – 8 mm [314 mil]
- Total length 39.2 mm [1.54 in] – 43.9 mm [1.72 in]
- Frequency range up to 6 GHz – 20 GHz
- Interface of compatible assembly SMPM 50 Ohm
High-Frequency Probe
HFS-837
- Grid 4.5 mm [177 mil]
- Total length 24.1 mm [.948 in] – 32.2 mm [1.26 in]
- Frequency range up to 6 GHz – 12 GHz
- Interface of compatible assembly SMPM 50 Ohm
High-Frequency Probe
HFS-110 B
- Grid 4.5 mm [177 mil]
- Total length 34.5 mm [1.35 in]
- Frequency range up to .7 GHz
- Total spring force at working stroke 4.5 N [16.1 ozf]
High-Frequency Probe
HFS-860 M
- Grid 6.5 mm [255 mil] – 12.5 mm [492 mil]
- Total length 40.9 mm [1.61 in] – 49.4 mm [1.94 in]
- Frequency range up to 6 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-890 M
- Grid 6.5 mm [255 mil] – 8 mm [314 mil]
- Total length 39.2 mm [1.54 in] – 43.9 mm [1.72 in]
- Frequency range up to 6 GHz – 20 GHz
- Interface of compatible assembly SMPM 50 Ohm
INGUN SELECTION
High-Frequency Probe
HFS-840
- Grid 5.8 mm [228 mil] – 13.5 mm [531 mil]
- Total length 42.2 mm [1.66 in] – 47.5 mm [1.87 in]
- Frequency range up to 2 GHz – 4 GHz
- Interface of compatible assembly MCX 50 Ohm
INGUN SELECTION
- Grid 10 mm [393 mil]
- Total length 28.1 mm [1.1 in] – 33.5 mm [1.31 in]
- Frequency range up to 6 GHz
- Interface of compatible assembly SMA 50 Ohm
High-Frequency Probe
HFS-860 4M
- Grid 6.5 mm [255 mil]
- Total length 43 mm [1.69 in]
- Frequency range up to 6 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-110 A
- Grid 4.5 mm [177 mil]
- Total length 31 mm [1.22 in] – 35 mm [1.37 in]
- Frequency range up to .7 GHz
- Interface of compatible assembly SE-110 cable-plug assembly for HFS-110
High-Frequency Probe
HFS-860
- Grid 5.8 mm [228 mil] – 12.5 mm [492 mil]
- Total length 40.9 mm [1.61 in] – 49.4 mm [1.94 in]
- Frequency range up to 6 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-865
- Grid 5.5 mm [216 mil] – 5.8 mm [228 mil]
- Total length 39.7 mm [1.56 in] – 42.5 mm [1.67 in]
- Frequency range up to 6 GHz – 12 GHz
- Interface of compatible assembly MMPX 50 Ohm
High-Frequency Probe
HFS-440
- Grid 5.8 mm [228 mil] – 13.5 mm [531 mil]
- Total length 29.7 mm [1.16 in] – 31.7 mm [1.24 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe

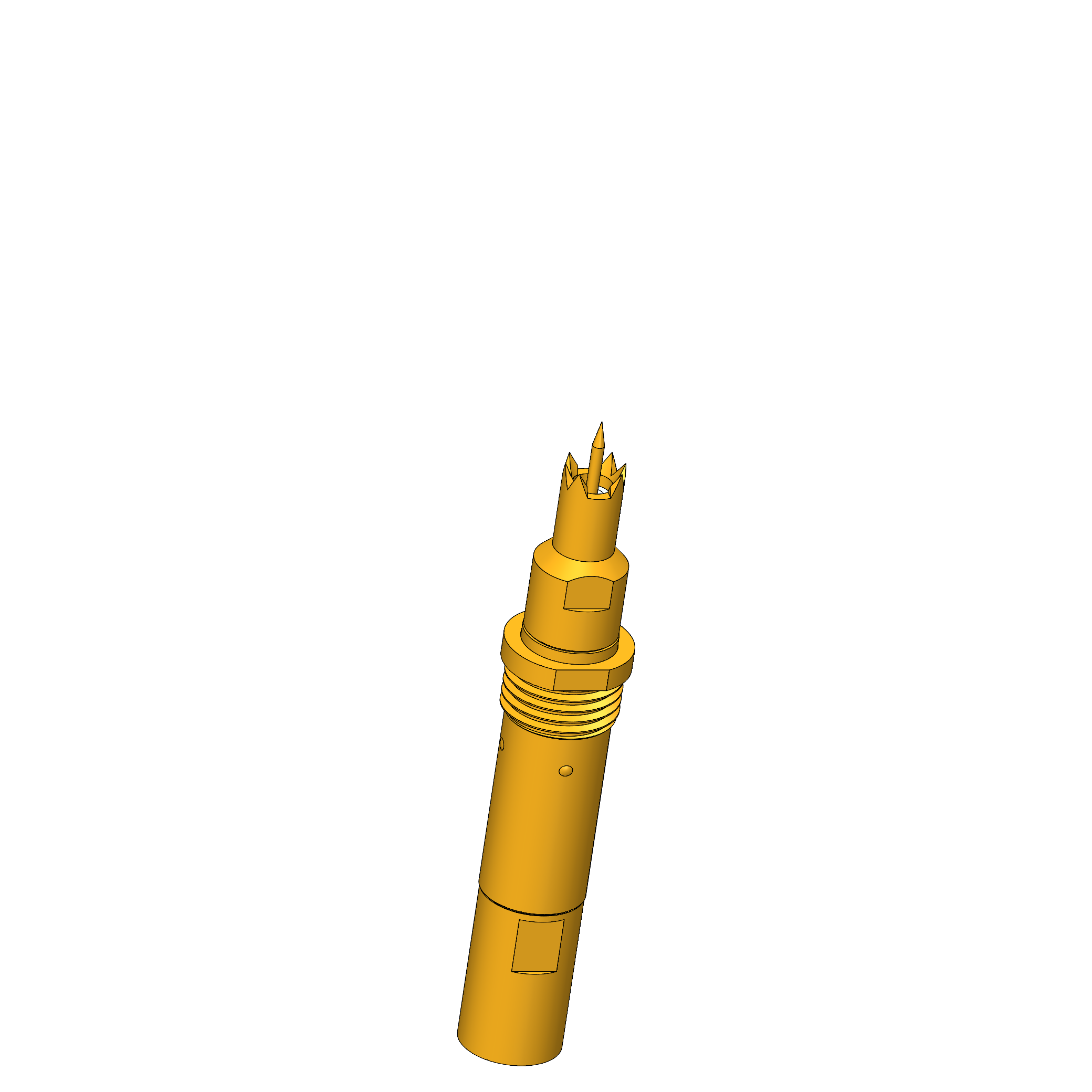

HFS-440 4M
- Grid 6.5 mm [255 mil]
- Total length 29.7 mm [1.16 in] – 30.5 mm [1.2 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly MCX 50 Ohm
INGUN SELECTION
High-Frequency Probe

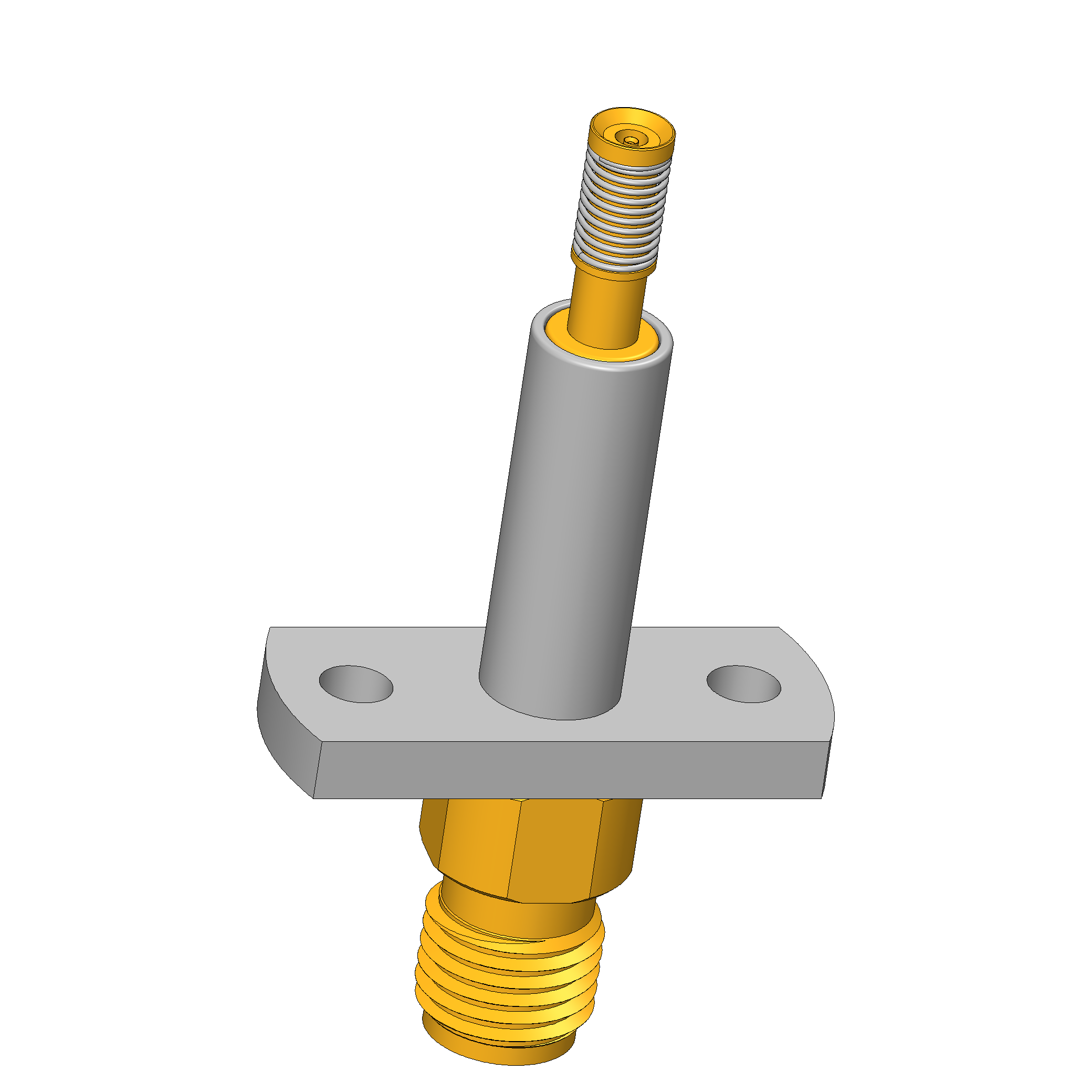

HFS-856
- Grid 10 mm [393 mil]
- Total length 36.2 mm [1.42 in] – 38.8 mm [1.52 in]
- Frequency range up to 6 GHz – 12 GHz
- Interface of compatible assembly SMA 50 Ohm
High-Frequency Probe

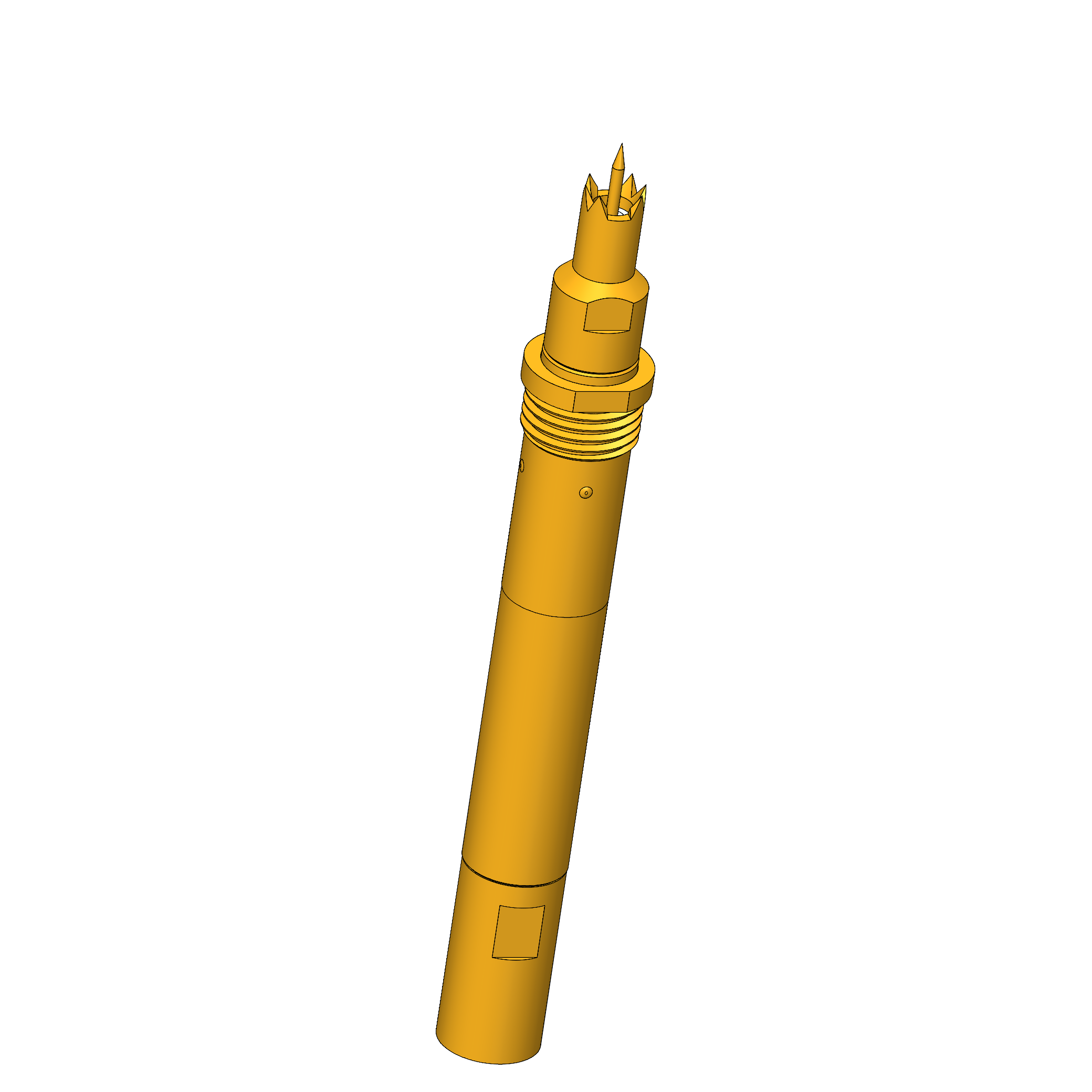

HFS-840 4M
- Grid 5.8 mm [228 mil] – 7 mm [275 mil]
- Total length 43 mm [1.69 in] – 45 mm [1.77 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe

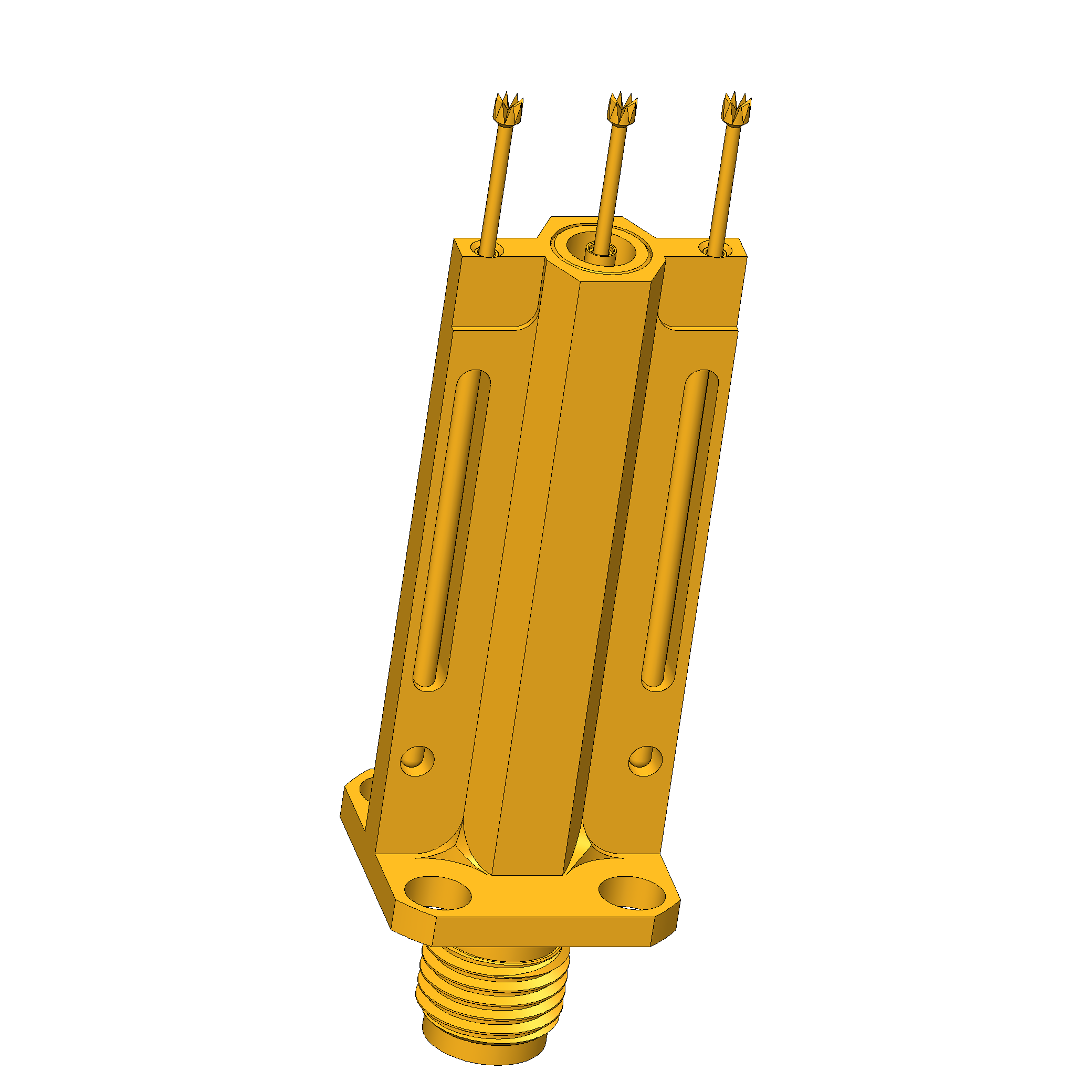

HFS-836
- Grid 13.2 mm [519 mil]
- Total length 46.5 mm [1.83 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly SMA 50 Ohm
INGUN SELECTION
High-Frequency Probe
HFS-810
- Grid 5.8 mm [228 mil] – 10.5 mm [413 mil]
- Total length 42.2 mm [1.66 in] – 45.9 mm [1.8 in]
- Frequency range up to 2 GHz
- Interface of compatible assembly MCX 50 Ohm
High-Frequency Probe
HFS-010 A
- Grid 3 mm [118 mil]
- Total length 40 mm [1.57 in]
- Frequency range up to .2 GHz
- Interface of compatible assembly SE-010 cable-plug assembly for HFS-010
High-Frequency Probe
HFS-440 M
- Grid 5.9 mm [232 mil] – 13.5 mm [531 mil]
- Total length 29.7 mm [1.16 in] – 31.7 mm [1.24 in]
- Frequency range up to 4 GHz
- Interface of compatible assembly MCX 50 Ohm
