Produktinformation
Produktinformationen "VKF-618 06310 050 S 2014-14W1"
- Vierpolmessung
- Für Flachsteckzungen
- Prüflingsdicke 1,0mm (± 0,2mm)
- Passende Kontaktsteckhülse mit Verdrehsicherung ist KS-624 M5 M5-RF-S
| Arbeitshub: | 6,5 mm |
|---|---|
| Einschraubdrehmoment: | 40 cNm |
| Einschraubdrehmoment max.: | 40 cNm |
| Federvorspannung: | 0,77 N |
| Passende Kontaktsteckhülse: | no name |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Klemmkontakte flach dipol |
| Unterproduktgruppe: | Klemmkontakte flach dipol |
| Baureihe: | VKF-618, VKF-618 M einschraubbar |
| E-Maß / Kragenmaß: | 14 |
| Kopfform: | 14 Krone, 4-Zacken, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 150 A |
| Temperatur min.: | -100 °C |

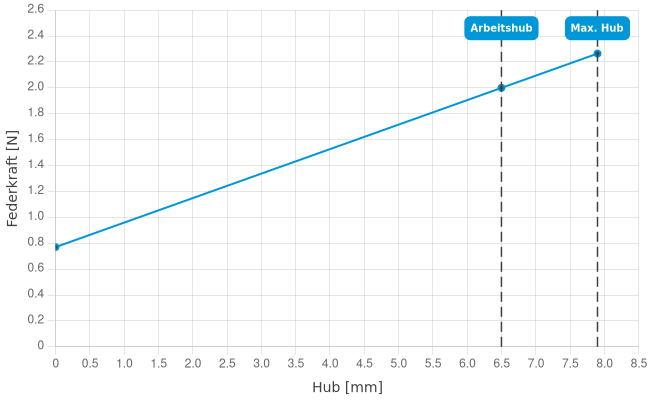

| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 7 mm |
| Maximaler Hub: | 7,9 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 65,3 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | S Silber |
| Raster: | 7,6 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 5,8 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Vierpolmessung
- Für Flachsteckzungen
- Prüflingsdicke 1,0mm (± 0,2mm)
- Passende Kontaktsteckhülse mit Verdrehsicherung ist KS-624 M5 M5-RF-S
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment max.: 40 cNm
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Klemmkontakte flach dipol
- Unterproduktgruppe: Klemmkontakte flach dipol
- Baureihe: VKF-618
- Baureihe: VKF-618 M einschraubbar
- Raster: 7,6 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 40 cNm
- Passende Kontaktsteckhülse: no name
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform
- Kopfform: 14 Krone, 4-Zacken, selbstreinigend
- Kopfdurchmesser: 7 mm
- Kopfform Oberfläche: S Silber
- Kopfform Werkstoff: 2 Stahl
Mechanische Daten
- Gesamtlänge: 65,3 mm
- Stifthülsendurchmesser: 5,8 mm
- Maximaler Hub: 7,9 mm
- Federvorspannung: 0,77 N
- E-Maß / Kragenmaß: 14
- Federkraft bei Arbeitshub: 2 N
- Arbeitshub: 6,5 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 150 A
