Produktinformationen "VF100-220 190 036 A 100"
| Arbeitshub: | 5 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Einschraubdrehmoment max.: | 5 cNm |
| Einschraubdrehmoment min.: | 3 cNm |
| Federvorspannung: | 1,15 N |
| Passende Kontaktsteckhülse: | KS-VF100 |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verrastnadeln |
| Unterproduktgruppe: | Verrastnadeln |

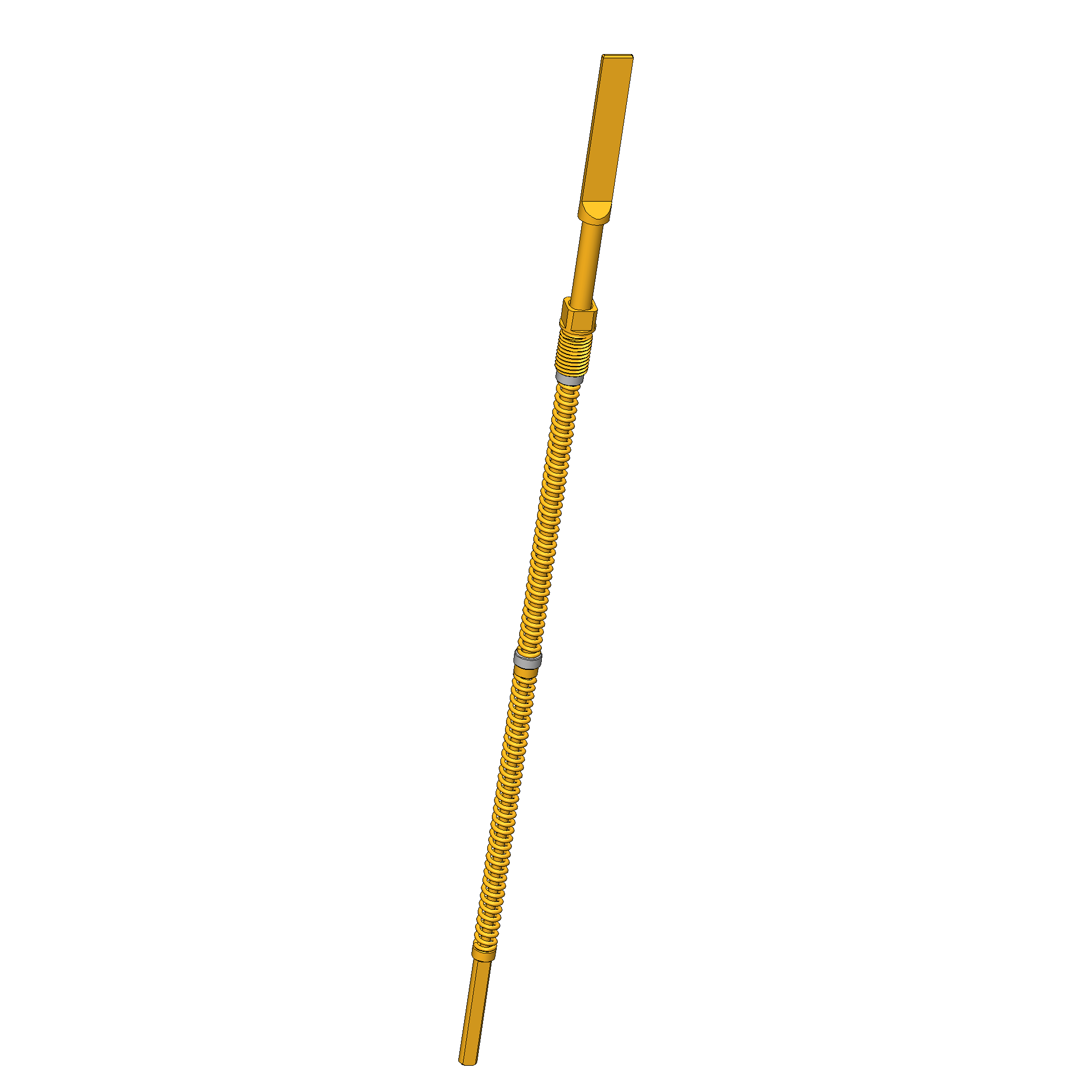

| Baureihe: | VF100, VF100 einschraubbar |
| Kopfform: | 20 Spatel flach, stirnseitig abgeschrägt, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 10 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 50 mOhm |
| Kopfdurchmesser: | 1,9 mm |
| Maximaler Hub: | 5,5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 69,5 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,1 x 0,77 x 7,3 |
| Einbauart: | einschraubbar |
| Kopfhöhe Tellernadel: | 11,2 mm |
| Spatelbreite: | 0,36 mm |
| Spatellänge: | 10 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment max.: 5 cNm
- Einschraubdrehmoment min.: 3 cNm
- Produktgruppe: Schraubkontaktstifte
- Produktgruppe: Verrastnadeln
- Unterproduktgruppe: Verrastnadeln
- Baureihe: VF100
- Baureihe: VF100 einschraubbar
- Raster: 2,54 mm
- Kontaktierung von: Weiblicher Konnektor
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: ø1,1 x 0,77 x 7,3
- Einschraubdrehmoment: 3 – 5 cNm
- Passende Kontaktsteckhülse: KS-VF100
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 69,5 mm
- Maximaler Hub: 5,5 mm
- Federvorspannung: 1,15 N
- Federkraft bei Arbeitshub: 10 N
- Arbeitshub: 5 mm
Daten zur Kopfform

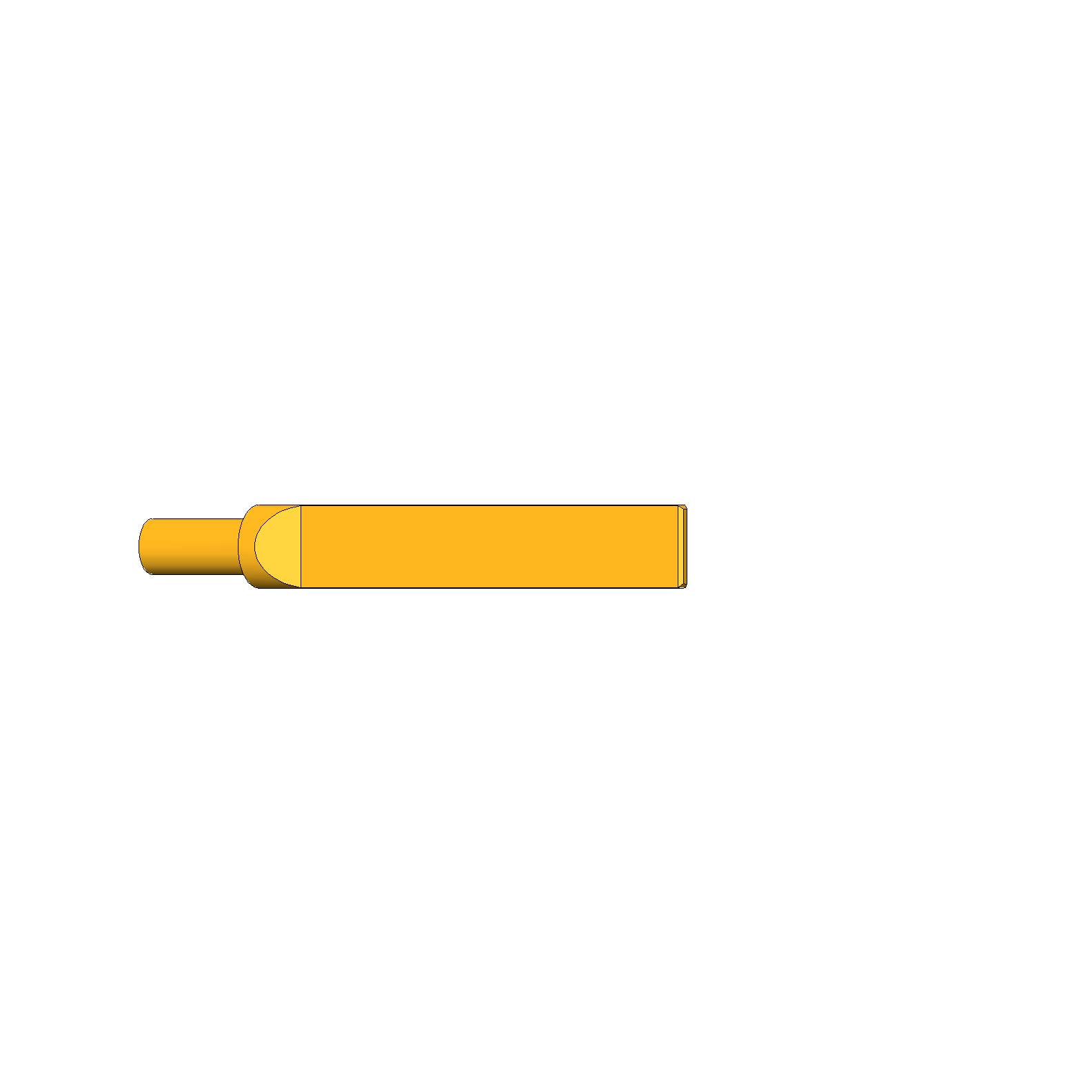

- Kopfform: 20 Spatel flach, stirnseitig abgeschrägt, selbstreinigend

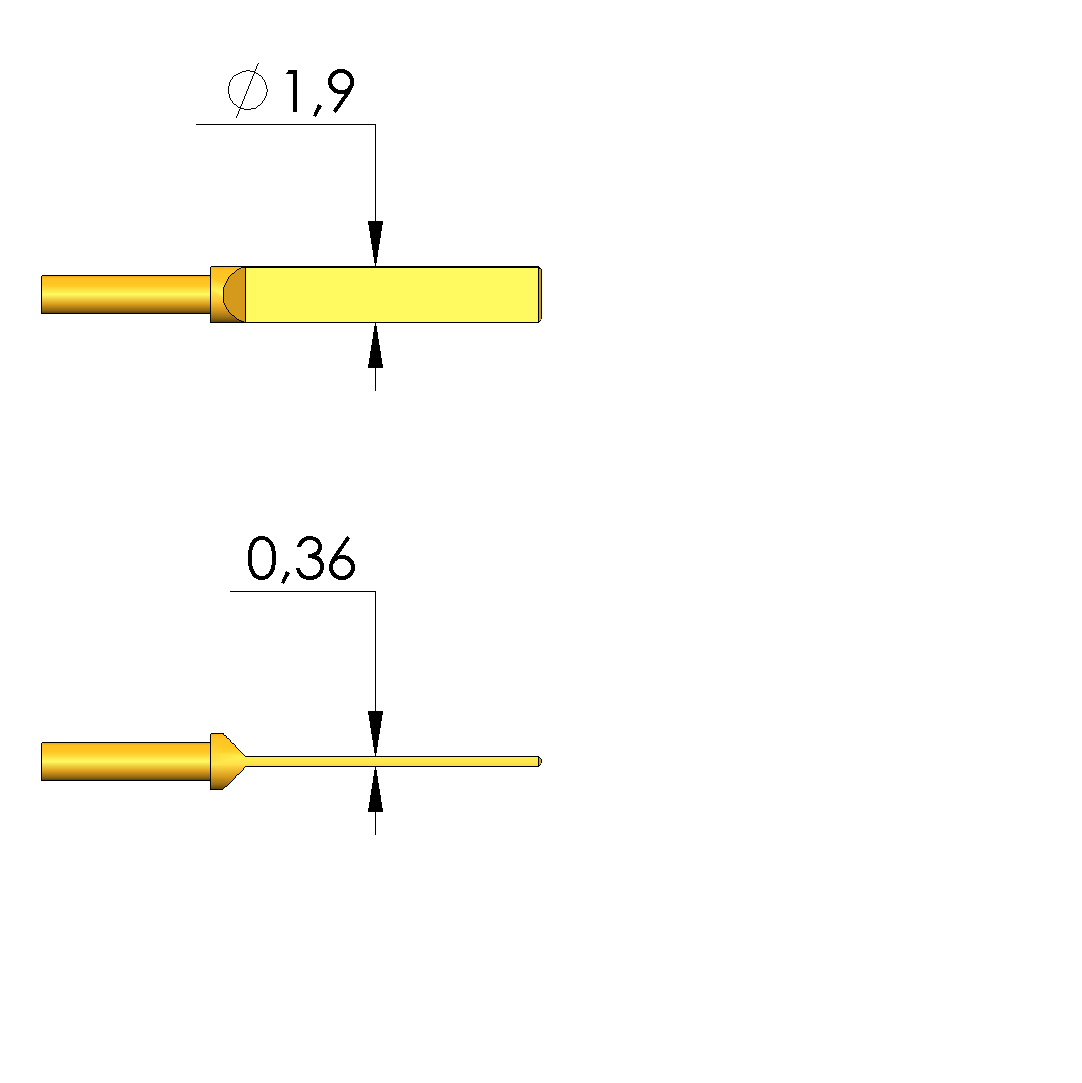

- Kopfdurchmesser: 1,9 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
- Kopfhöhe Tellernadel: 11,2 mm
- Spatelbreite: 0,36 mm
- Spatellänge: 10 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 50 mOhm
