Produkt-Informationen "TKS-503 405 050 U 1502 K100S"
- Eingebauten K-Typ Thermoelement mit Messgenauigkeit von ± 0,32 °C
- Kompaktes Design mit passende Kontaktsteckhülse für präzise Temperaturmessung
- Das integrierte Typ K Thermoelement verfügt über einen CMP-Mini-Stecker mit Flachkontakten (das Thermoelement ist auch ohne Stecker erhältlich)
| Anwendung empf.: | Temp. Measurement |
|---|---|
| EB Clever Coat: | nein |
| EB Cooling: | nein |
| EB Non-Moving Cable: | nein |
| EB Sense Contact: | nein |
| Federvorspannung: | 0,4 N |
| Passende Kontaktsteckhülse: | KS-103 23 |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Temperatur Kontaktstifte |
| Unterproduktgruppe: | Temperatur Kontaktstifte |
| Baureihe: | TKS-503 |
| Arbeitshub: | 5,6 mm |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 42 Flach mit Bohrung |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 1,8 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 47 mm |
| Kontaktierung von: | - |
| Prüfling / Kontakt: | Cylindrical cells, Pouch cells, Prismatic cells |
| Kopfform Oberfläche: | N Nickel |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 0 Kunststoff |
| Magnetisch: | ja |
| Durchgehender Kolben: | 1,4 x 10,5 |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Eingebauten K-Typ Thermoelement mit Messgenauigkeit von ± 0,32 °C
- Kompaktes Design mit passende Kontaktsteckhülse für präzise Temperaturmessung
- Das integrierte Typ K Thermoelement verfügt über einen CMP-Mini-Stecker mit Flachkontakten (das Thermoelement ist auch ohne Stecker erhältlich)
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Temperatur Kontaktstifte, Battery Contacting
- Unterproduktgruppe: Temperatur Kontaktstifte
- Baureihe: TKS-503
- Anwendung empf.: Temp. Measurement
- Raster: 4 mm
- Prüfling / Kontakt: Prismatic cells, Pouch cells, Cylindrical cells
- Kontaktierung von: -
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Durchgehender Kolben: 1,4 x 10,5
- Passende Kontaktsteckhülse: KS-103 23
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 47 mm
- Stifthülsendurchmesser: 3 mm
- Maximaler Hub: 7 mm
- Federvorspannung: 0,4 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 5,6 mm

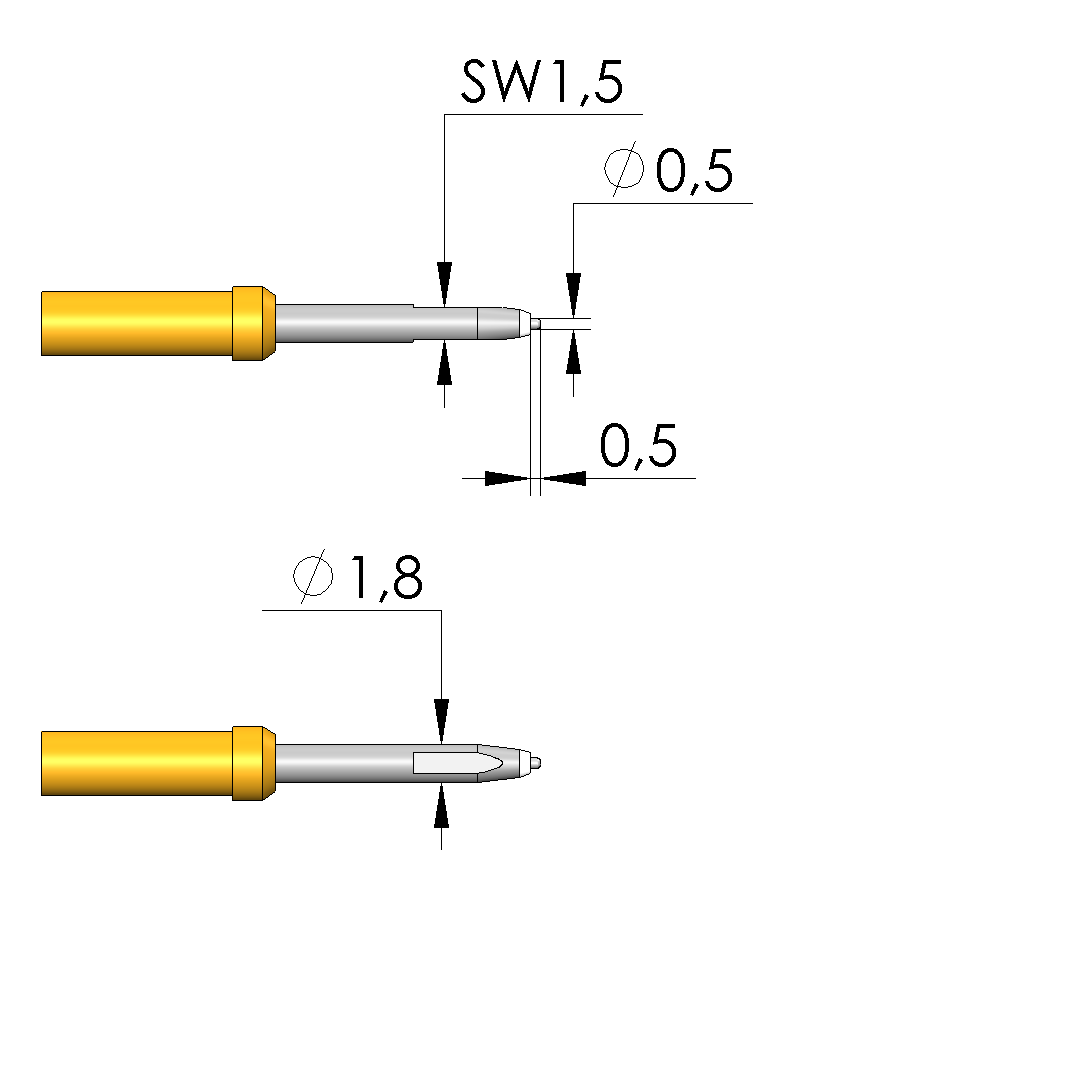

Daten zur Kopfform
- Kopfform: 42 Flach mit Bohrung
- Kopfdurchmesser: 1,8 mm
- Kopfform Oberfläche: N Nickel
- Kopfform Werkstoff: 0 Kunststoff
