Produktinformationen "T-912 305 065 340 300A1502M"
- Tellernadeln werden zur Überprüfung der richtigen Position der Kontaktterminals (Kontaktbleche) in den Stecker-Gehäusen eingesetzt. Zeitgleich kann ein Verbindungstest durchgeführt werden. Nur bei richtiger Lage wird über den Pin der Tellernadel ein Kontakt hergestellt.
- Zur optimalen Kontaktierung sind unterschiedliche Kopfformen in verschiedenen Kopf-Ø, Teller-Ø und Pin-Längen verfügbar
- Ausführung für besonders nahe liegende Kontaktstifte: das Moment zum Einschrauben wird mit einem Bit-Werkzeug über den Teller eingeleitet
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Einschraubdrehmoment max.: | 5 cNm |
| Einschraubdrehmoment min.: | 3 cNm |
| Federvorspannung: | 0,5 N |
| Passende Kontaktsteckhülse: | KS-112 M |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Tellernadeln |
| Unterproduktgruppe: | Tellernadeln |

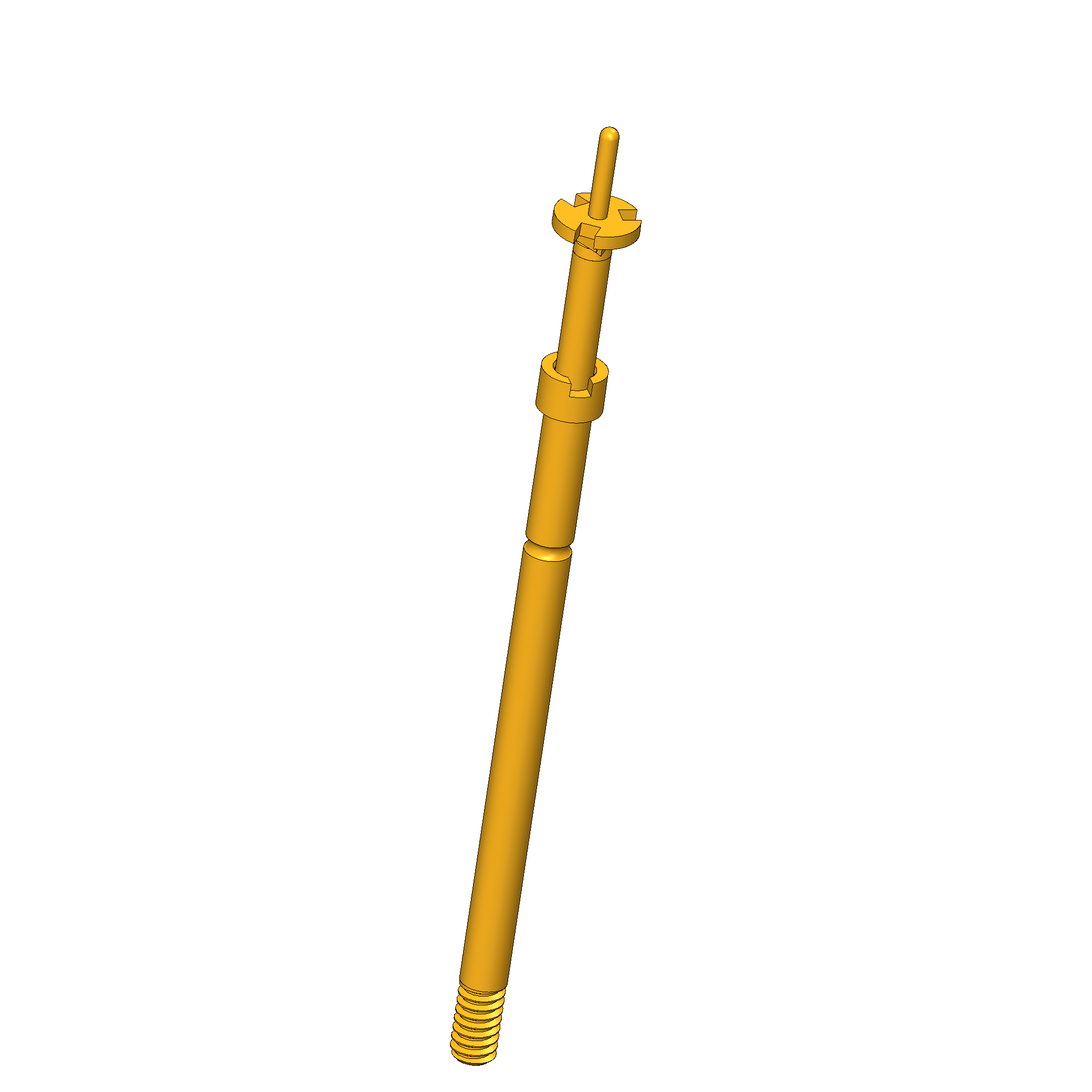

| Baureihe: | T-912, T-912 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,65 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 36,4 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 3,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Kopfhöhe Tellernadel: | 3,4 mm |
| Stifthülsendurchmesser: | 1,65 mm |
| Teller-Durchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Tellernadeln werden zur Überprüfung der richtigen Position der Kontaktterminals (Kontaktbleche) in den Stecker-Gehäusen eingesetzt. Zeitgleich kann ein Verbindungstest durchgeführt werden. Nur bei richtiger Lage wird über den Pin der Tellernadel ein Kontakt hergestellt.
- Zur optimalen Kontaktierung sind unterschiedliche Kopfformen in verschiedenen Kopf-Ø, Teller-Ø und Pin-Längen verfügbar
- Ausführung für besonders nahe liegende Kontaktstifte: das Moment zum Einschrauben wird mit einem Bit-Werkzeug über den Teller eingeleitet
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten

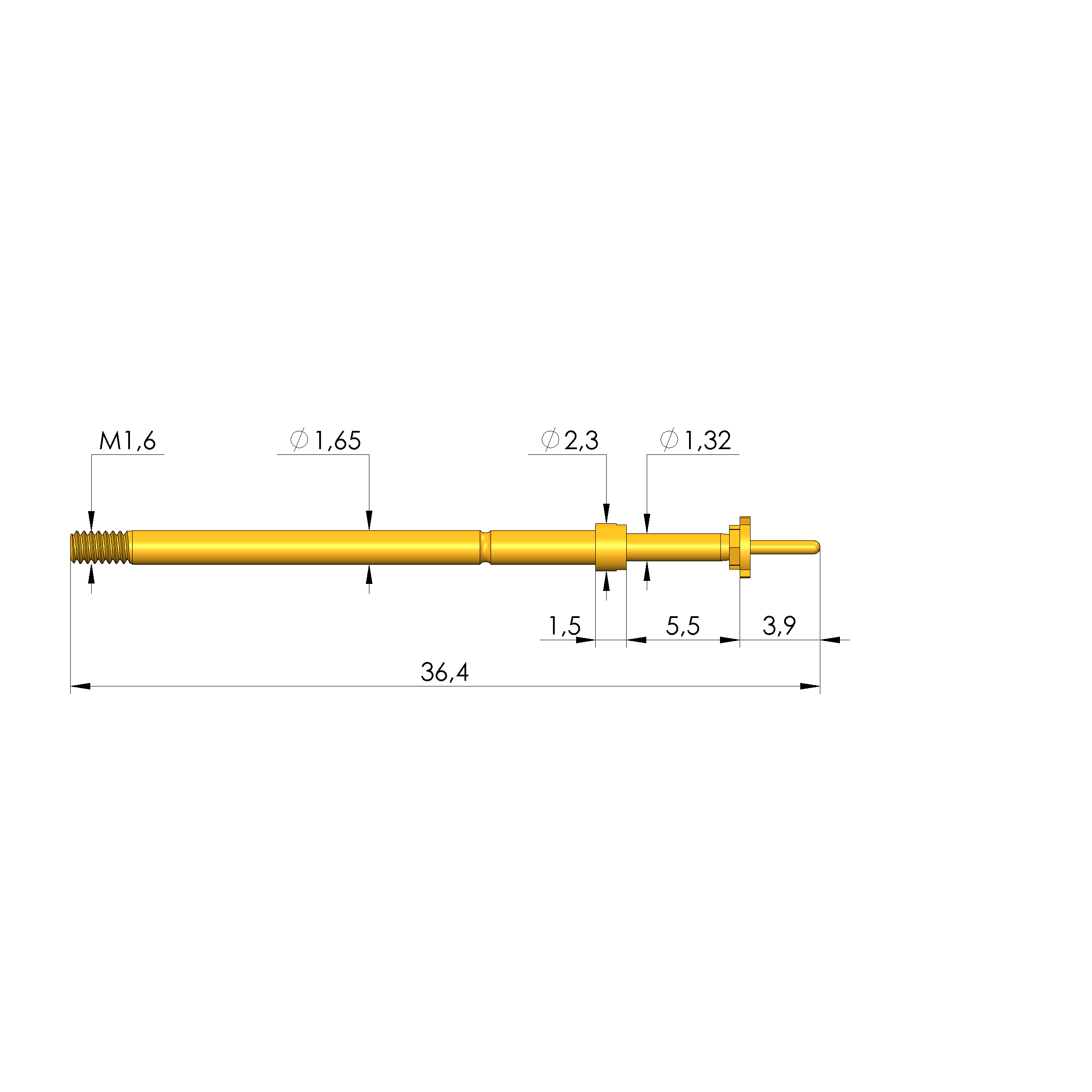

- Gesamtlänge: 36,4 mm
- Stifthülsendurchmesser: 1,65 mm
- Maximaler Hub: 5 mm
- Federvorspannung: 0,5 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 4 mm
Daten zur Kopfform

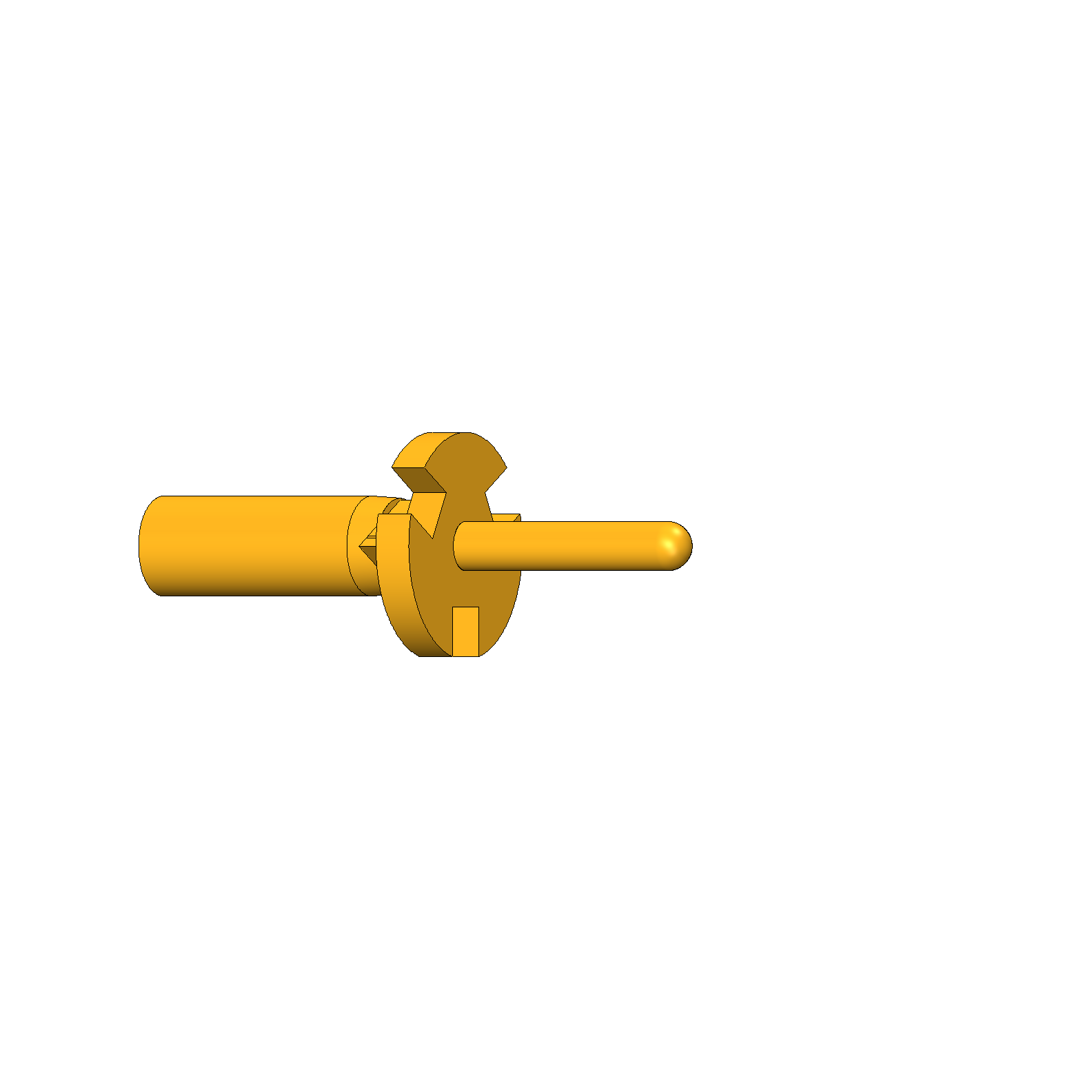

- Kopfform: 05 Rund (Vollradius)

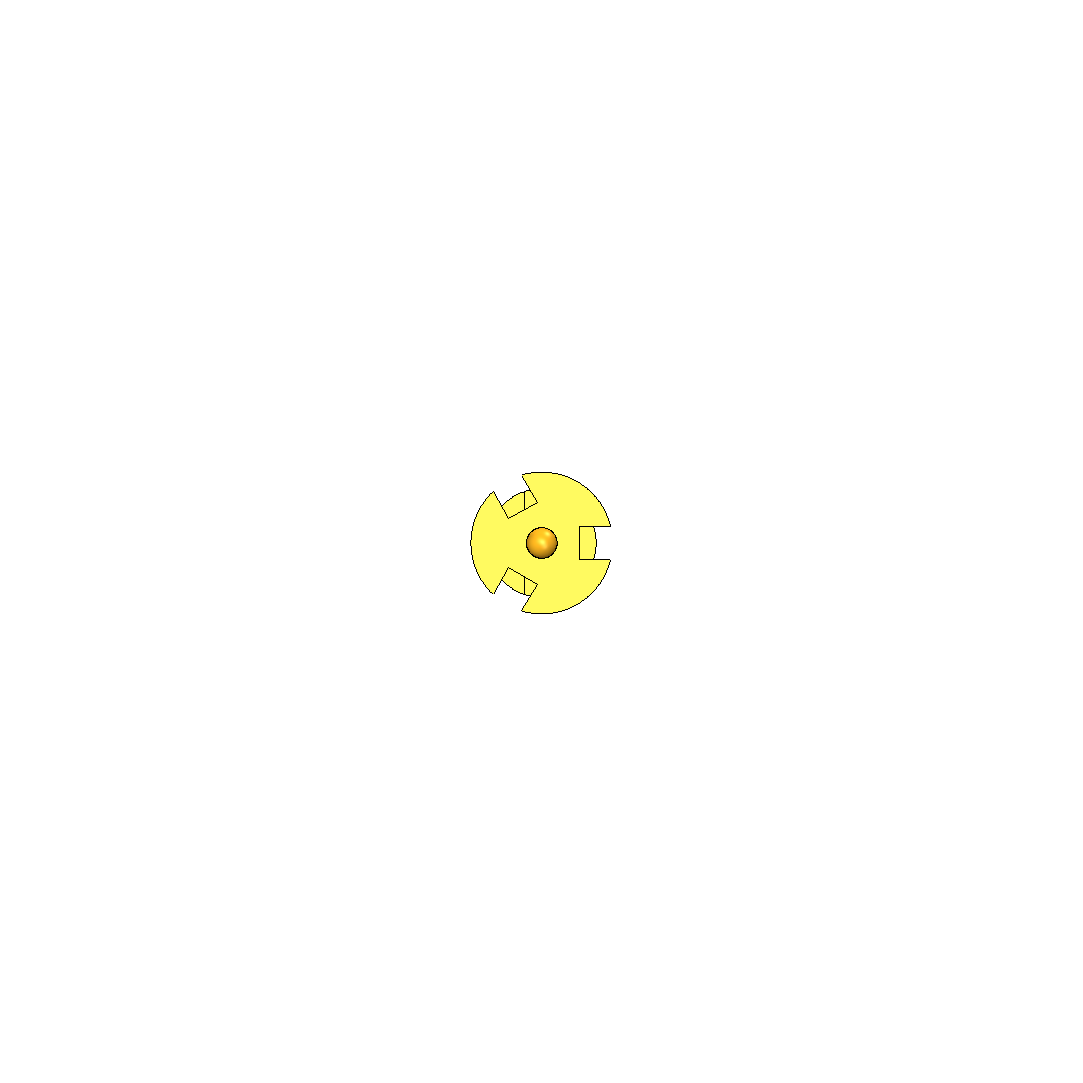

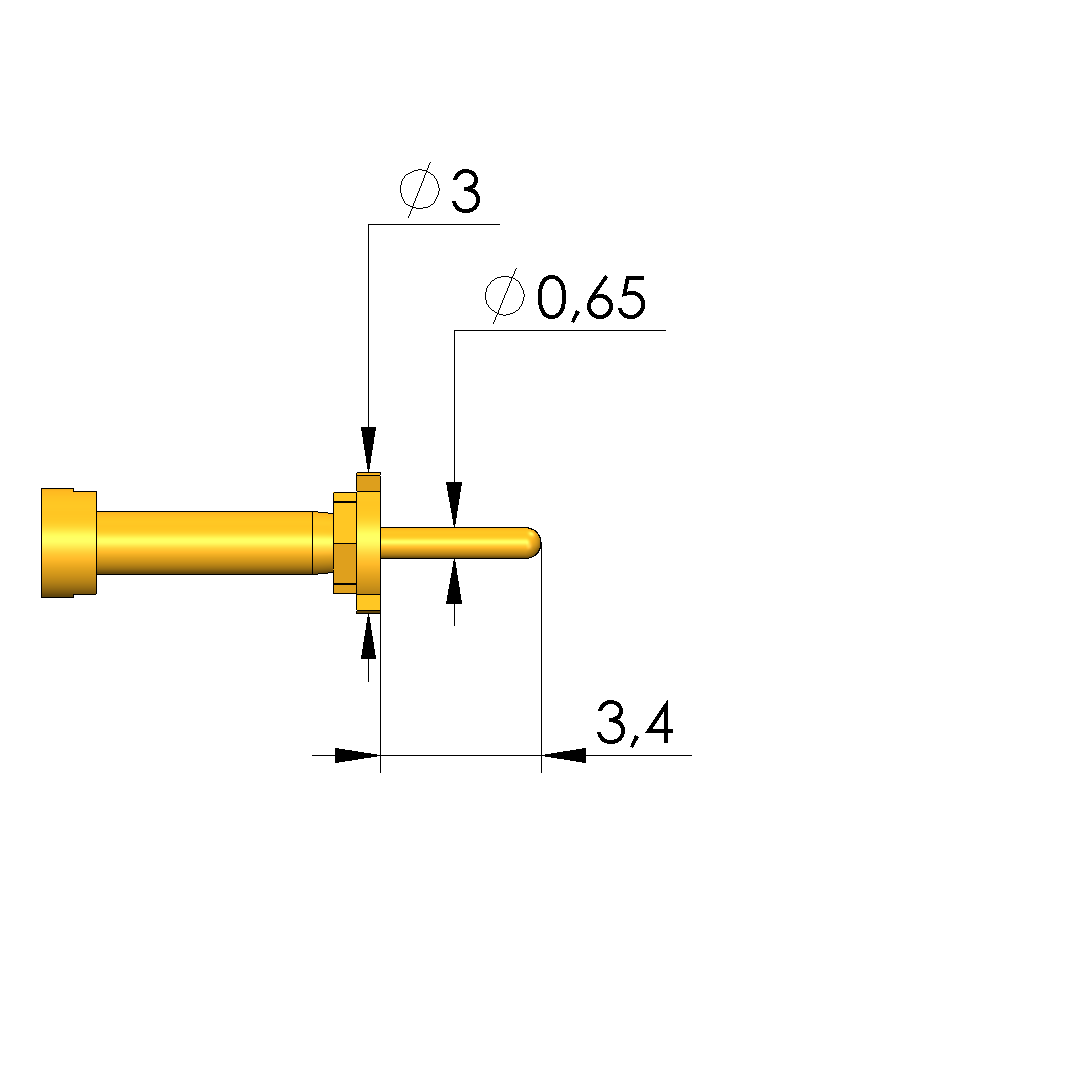

- Kopfdurchmesser: 0,65 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
- Kopfhöhe Tellernadel: 3,4 mm
- Teller-Durchmesser: 3 mm
Allgemeine Daten
- Einschraubdrehmoment max.: 5 cNm
- Einschraubdrehmoment min.: 3 cNm
- Produktgruppe: Schraubkontaktstifte
- Produktgruppe: Tellernadeln
- Unterproduktgruppe: Tellernadeln
- Baureihe: T-912 M einschraubbar
- Baureihe: T-912
- Raster: 3,5 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 3 – 5 cNm
- Passende Kontaktsteckhülse: KS-112 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 20 mOhm
