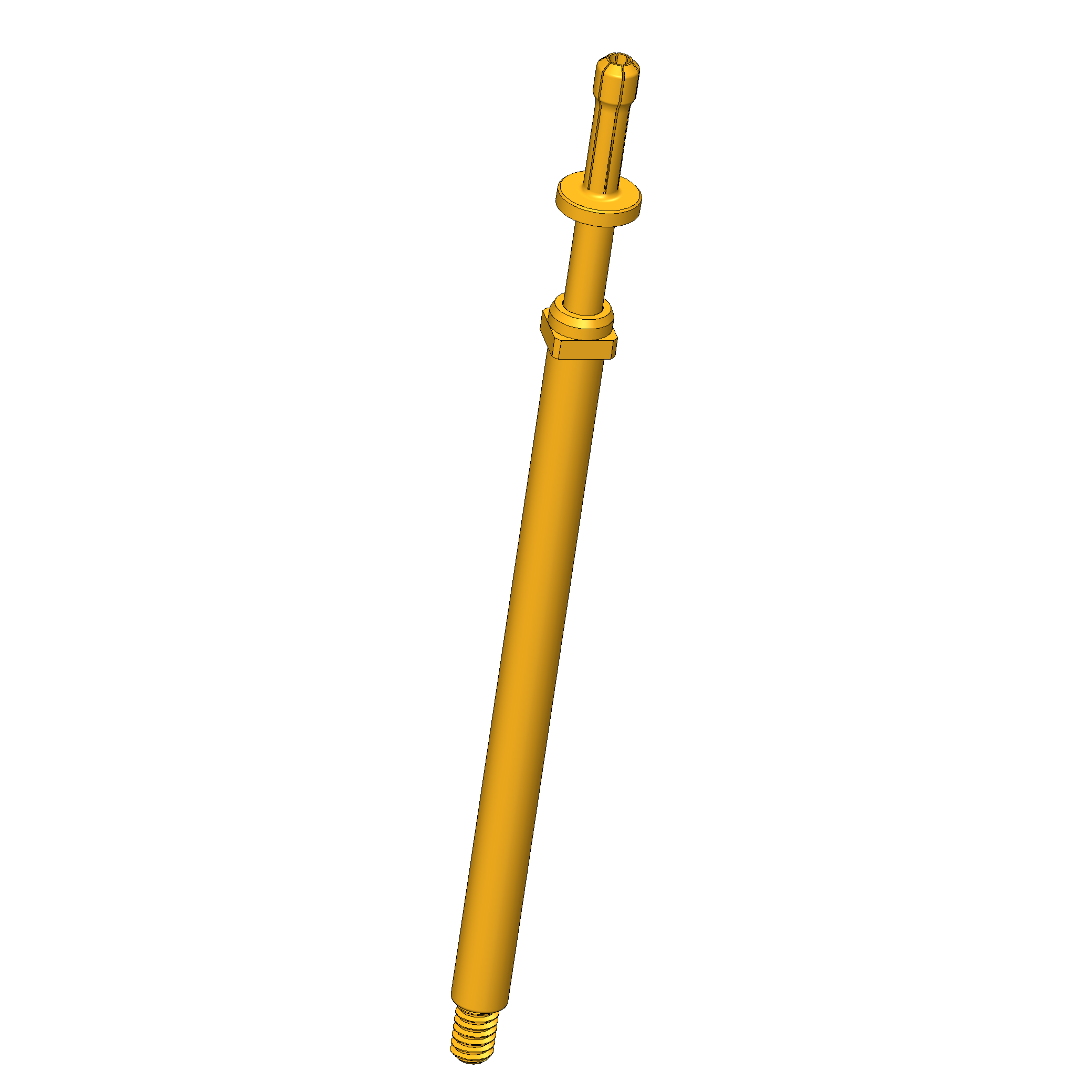

Produktinformationen "T-785 367 200 700 400A9902M"
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 1,5 N |
| Passende Kontaktsteckhülse: | KS-313 M |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Tellernadeln |
| Unterproduktgruppe: | Tellernadeln |
| Baureihe: | T-785, T-785 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 67 Spreizkopf mit Teller |
| Strombelastbarkeit / Nennstrom: | 16 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 10 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 2 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 53,1 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Kopfhöhe Tellernadel: | 7 mm |
| Stifthülsendurchmesser: | 2,65 mm |
| Teller-Durchmesser: | 3,9 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Schraubkontaktstifte
- Produktgruppe: Tellernadeln
- Unterproduktgruppe: Tellernadeln
- Baureihe: T-785
- Baureihe: T-785 M einschraubbar
- Raster: 4,5 mm
- Kontaktierung von: Weiblicher Konnektor
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-313 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 53,1 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,3 mm
- Federvorspannung: 1,5 N
- E-Maß / Kragenmaß: 02

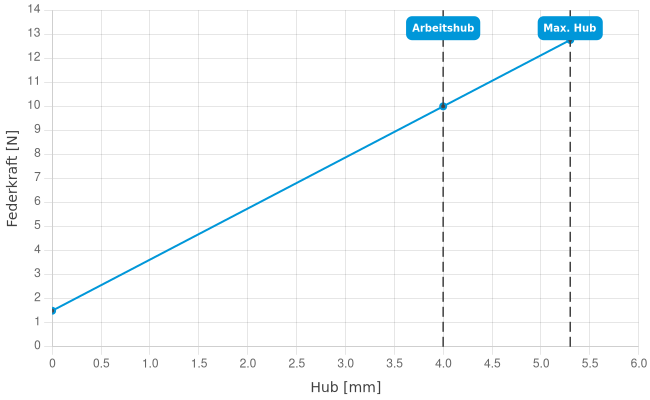

- Federkraft bei Arbeitshub: 10 N
- Arbeitshub: 4 mm

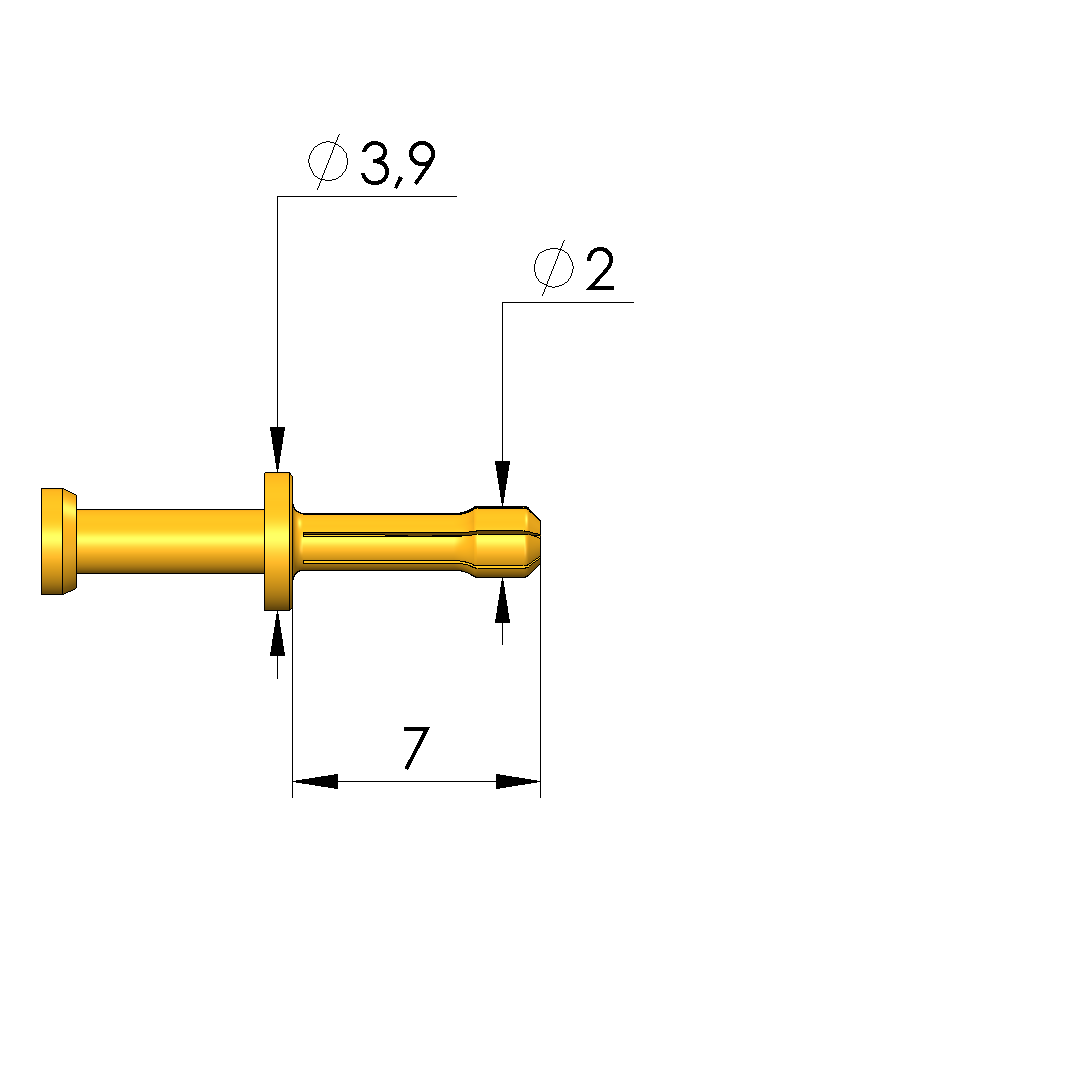

Daten zur Kopfform

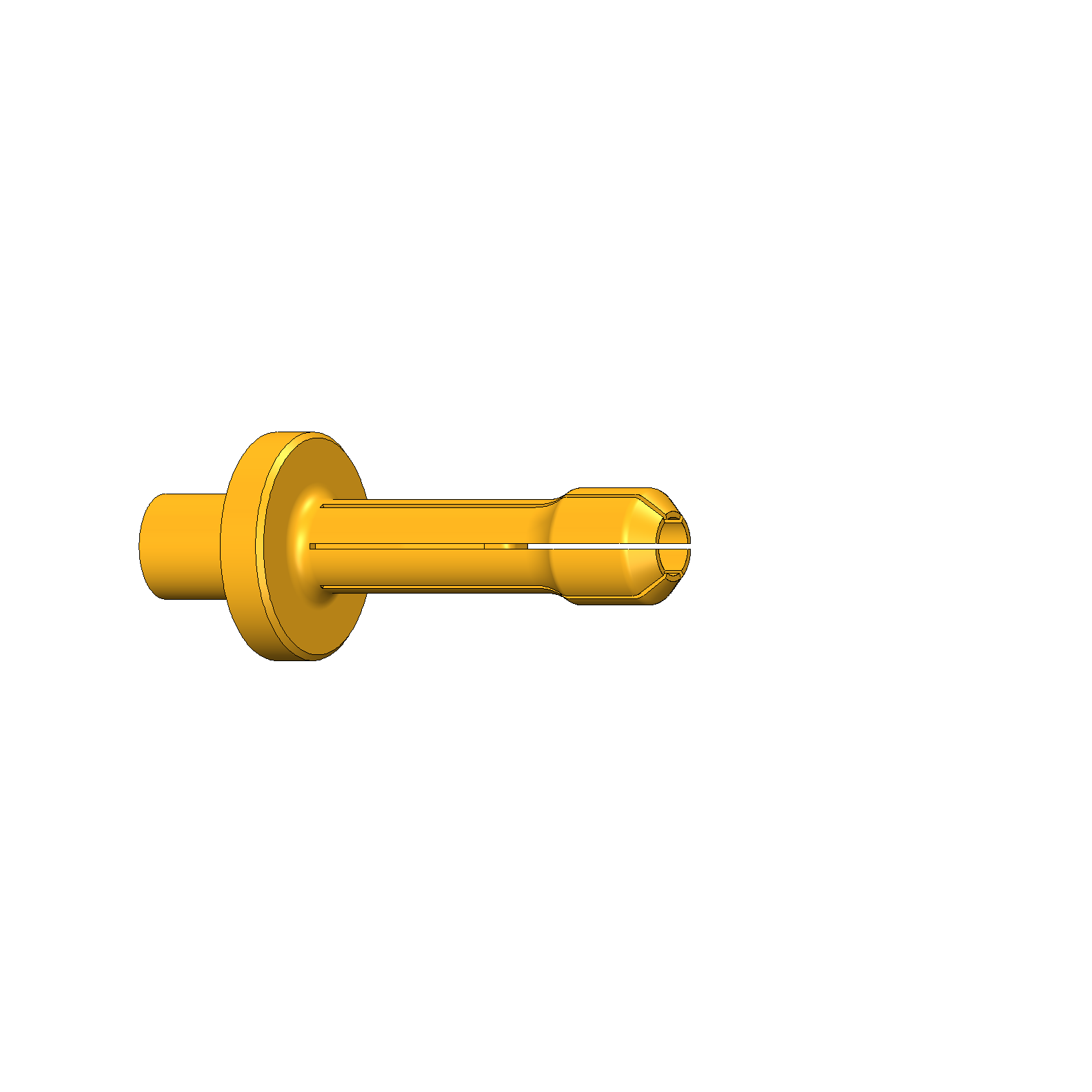

- Kopfform: 67 Spreizkopf mit Teller
- Kopfdurchmesser: 2 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
- Kopfhöhe Tellernadel: 7 mm
- Teller-Durchmesser: 3,9 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 16 A
- Durchgangswiderstand typisch max.: 20 mOhm
