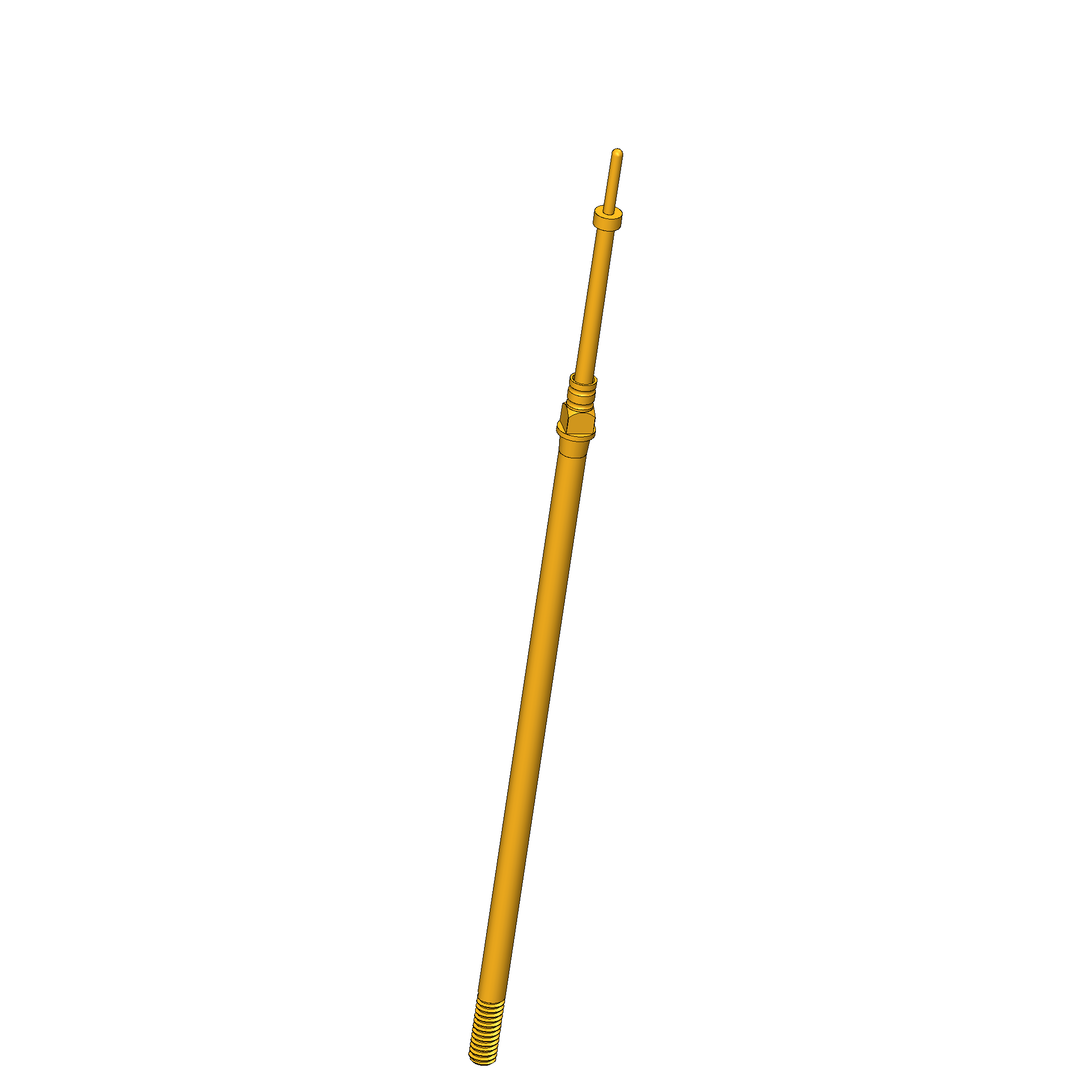

Produktinformationen "T-075 305 040 260 100A0602M"
| Arbeitshub: | 4,3 mm |
|---|---|
| Einschraubdrehmoment: | 0,5 – 1 cNm |
| Einschraubdrehmoment max.: | 1 cNm |
| Einschraubdrehmoment min.: | 0,5 cNm |
| Federvorspannung: | 0,24 N |
| Passende Kontaktsteckhülse: | KS-075 M |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Tellernadeln |
| Unterproduktgruppe: | Tellernadeln |
| Baureihe: | T-075, T-075 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 0,6 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,4 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 37,7 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Kopfhöhe Tellernadel: | 2,6 mm |
| Stifthülsendurchmesser: | 1 mm |
| Teller-Durchmesser: | 1 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 37,7 mm
- Stifthülsendurchmesser: 1 mm
- Maximaler Hub: 6,35 mm
- Federvorspannung: 0,24 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 0,6 N
- Arbeitshub: 4,3 mm
Allgemeine Daten
- Einschraubdrehmoment max.: 1 cNm
- Einschraubdrehmoment min.: 0,5 cNm
- Produktgruppe: Schraubkontaktstifte
- Produktgruppe: Tellernadeln
- Unterproduktgruppe: Tellernadeln
- Baureihe: T-075 M einschraubbar
- Baureihe: T-075
- Raster: 1,91 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 0,5 – 1 cNm
- Passende Kontaktsteckhülse: KS-075 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja

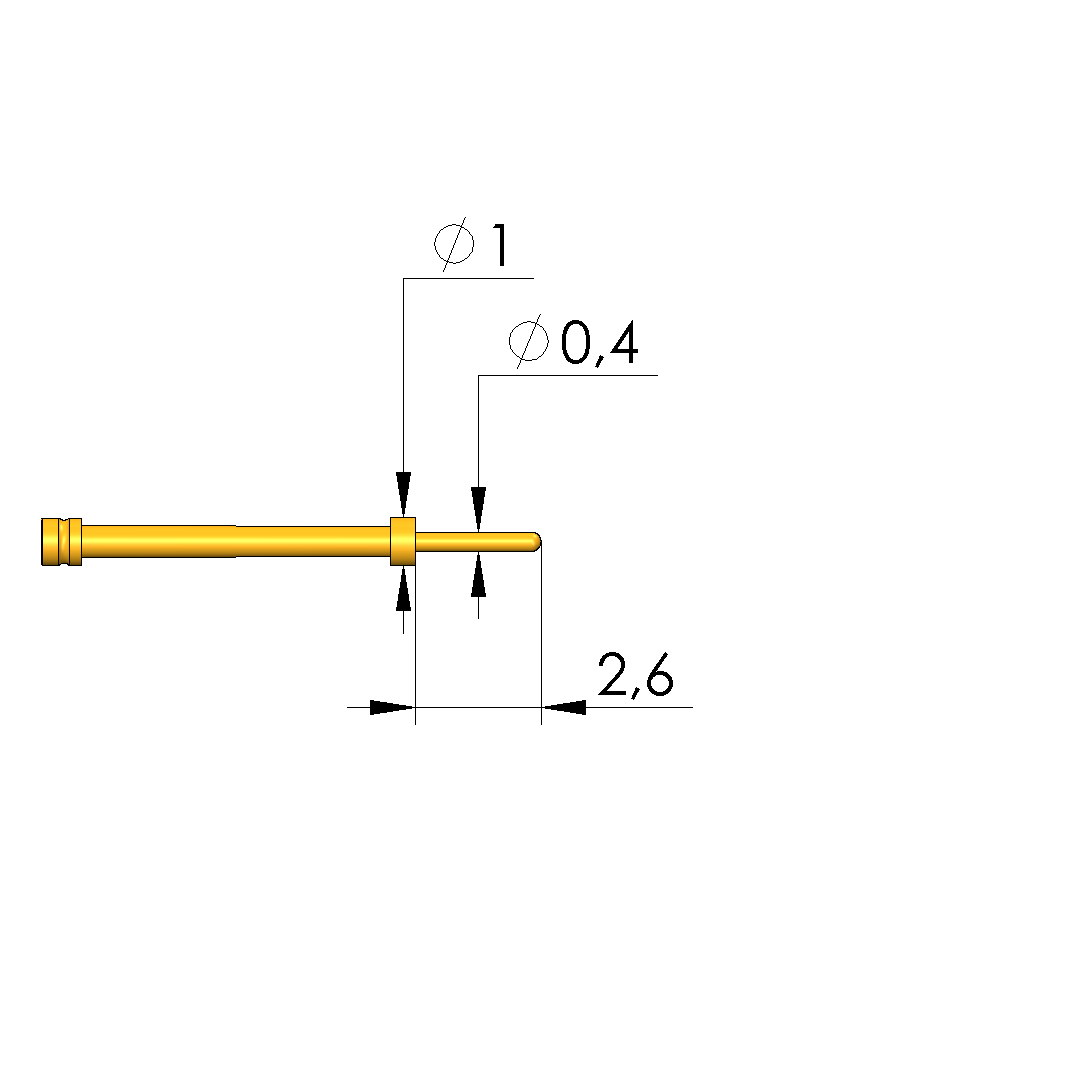

Daten zur Kopfform
- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 0,4 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
- Kopfhöhe Tellernadel: 2,6 mm
- Teller-Durchmesser: 1 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
- Durchgangswiderstand typisch max.: 20 mOhm
