Produktinformation

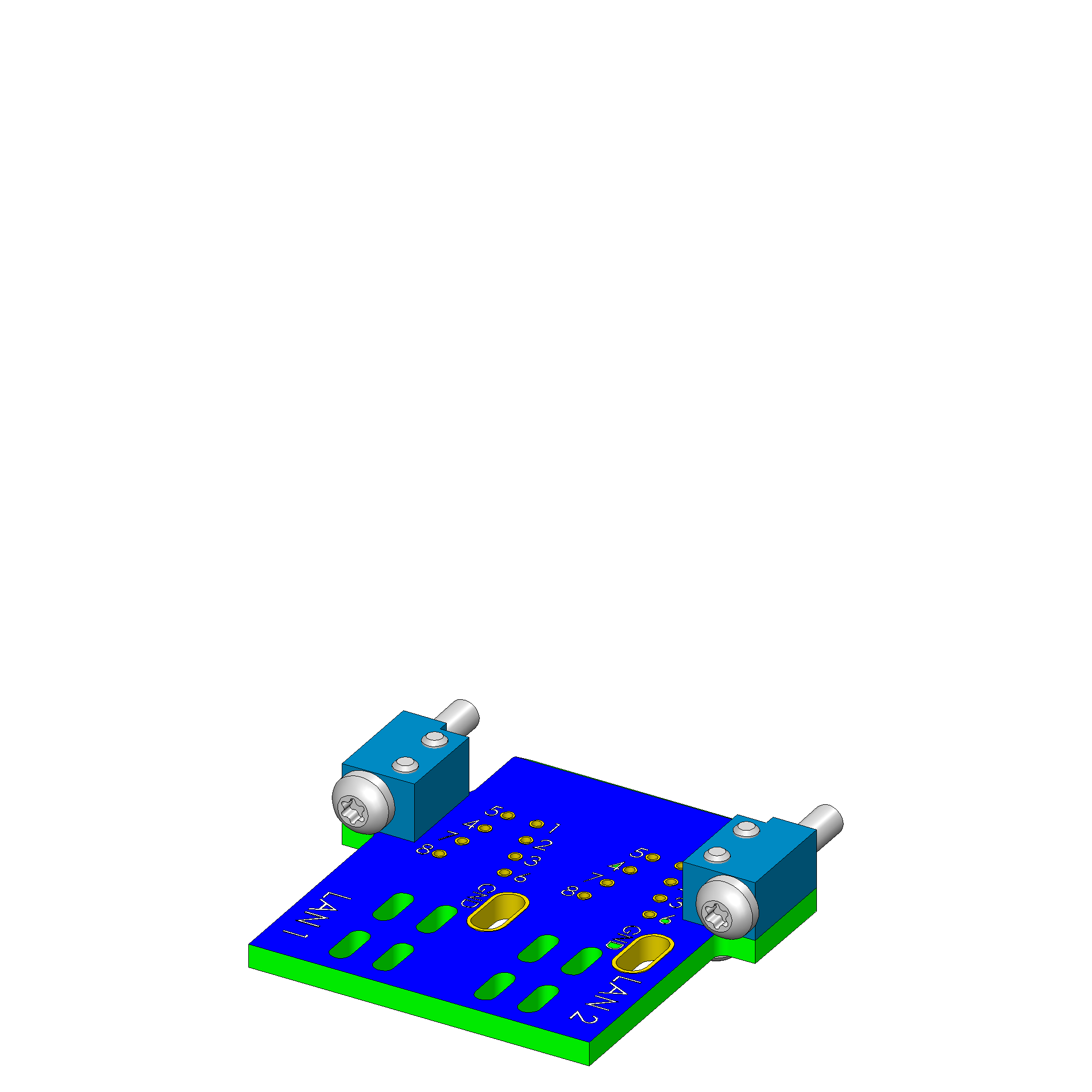

Produktinformationen "STV-HSD-SB-P-LAN-002"
- LAN HSD-Steckverbinder für prüflingsseitigen HSD-Schnittstellenblock SB-P-HSD-005
- Prozesssichere Übertragung von LAN Signalen
- HSD Signal-Übertragung über eine Schnittstelle (Verkettung weiterer HSD-Schnittstellenblöcke noch nicht möglich)
- Zwei unabhängige LAN Kanäle zur Signalübertragung
- Signalanbindung durch freie Verlötung einseitig aufgetrennter, handelsüblicher LAN-Kabel an 8 freie Lötvias mit Ground
- Farbcodierte Zuordnung der HSD-Steckverbinder, blau für prüflingsseitigen HSD-Schnittstellenblock
- Durchgängig gleichbleibend, stabile Signalqualität
- Brutto-Datenrate von bis zu 1 Gbit/s
- PoE kompatibel (Power over Ethernet) nach IEEE 802.3
| Anschluss: | Lötanschluss (Vias) |
|---|---|
| Auslieferzustand: | Inkl. Montagematerial |

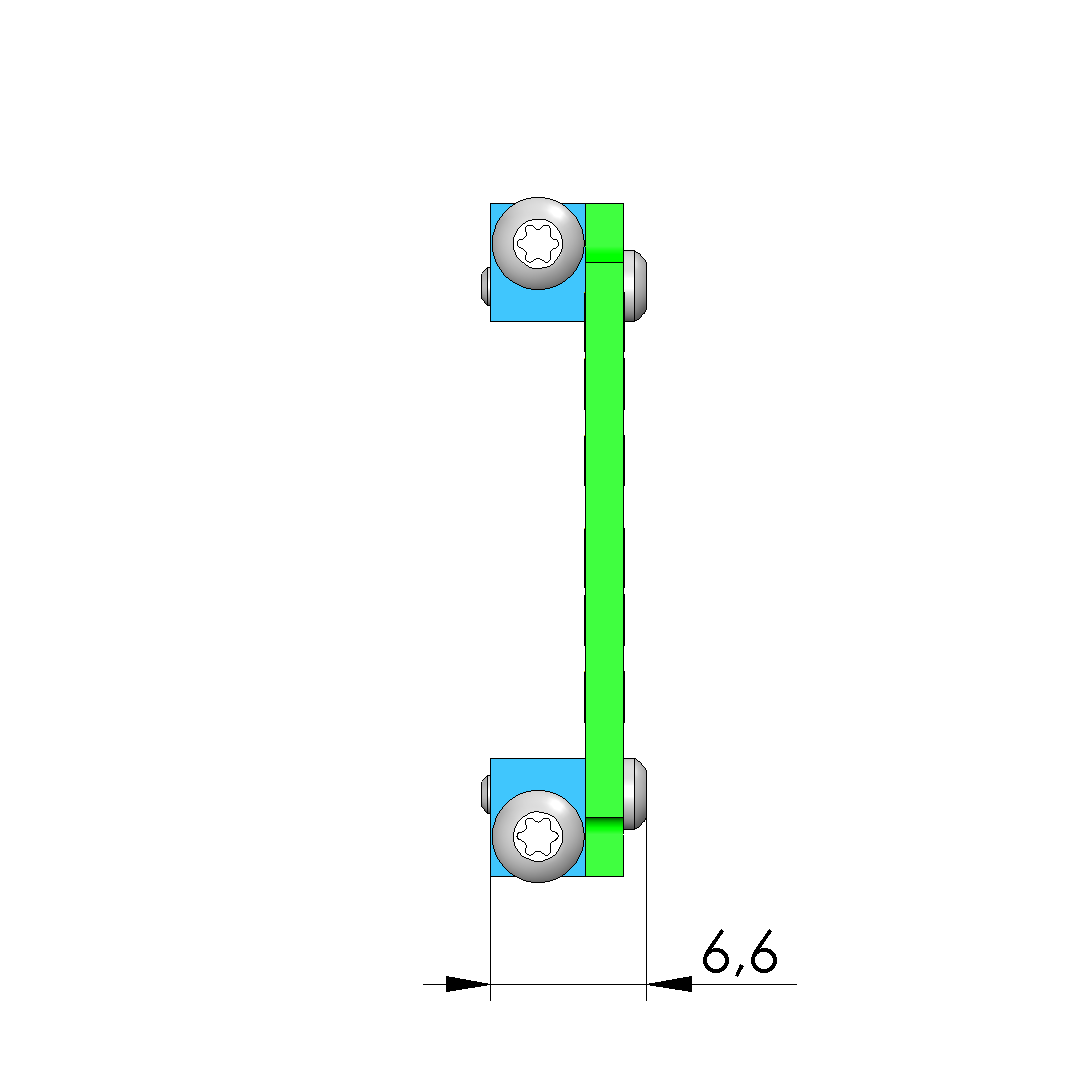

| Außenmaße (BxTxH): | 28,5 x 28 x 7 mm |
| Breite: | 28 mm |
| Brutto-Datenrate: | 1 Gbit/s |
| Farbe: | Blau |
| Gewicht: | 0,01 kg |
| Höhe: | 7 mm |
| Länge: | 28,5 mm |
| RoHS-konform: | ja |
| Schnittstellenblöcke (SB): | SB-P-HSD-005 |
| Produktgruppe: | Elektrisches Zubehör |
| Baureihe: | STV |
| Ausführung: | LAN (Prüflingsseite) |
| Temperatur min.: | 10 °C |
| Temperatur max.: | 60 °C |
| Typ: | HSD-SB Steckverbinder |
| Zubehörtyp: | Ausbauzubehör |
| Anzahl Pole: | 2 |
| Montage: | Schraube M2 |
| Bestückung: | 2x 8 Lötvias |
Anmelden
Produkt Details
- LAN HSD-Steckverbinder für prüflingsseitigen HSD-Schnittstellenblock SB-P-HSD-005
- Prozesssichere Übertragung von LAN Signalen
- HSD Signal-Übertragung über eine Schnittstelle (Verkettung weiterer HSD-Schnittstellenblöcke noch nicht möglich)
- Zwei unabhängige LAN Kanäle zur Signalübertragung
- Signalanbindung durch freie Verlötung einseitig aufgetrennter, handelsüblicher LAN-Kabel an 8 freie Lötvias mit Ground
- Farbcodierte Zuordnung der HSD-Steckverbinder, blau für prüflingsseitigen HSD-Schnittstellenblock
- Durchgängig gleichbleibend, stabile Signalqualität
- Brutto-Datenrate von bis zu 1 Gbit/s
- PoE kompatibel (Power over Ethernet) nach IEEE 802.3
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Farbe: Blau
- Temperatur max.: 60 °C
- Bestückung: 2x 8 Lötvias
- Zubehörtyp: Ausbauzubehör
- Typ: HSD-SB Steckverbinder
- Höhe: 7 mm
- Produktgruppe: Elektrisches Zubehör
- Temperatur min.: 10 °C
- RoHS-konform: ja
- Breite: 28 mm
- Ausführung: LAN (Prüflingsseite)
- Baureihe: STV
- Auslieferzustand: Inkl. Montagematerial
- Gewicht: 0,01 kg
Technische Daten
- Anzahl Pole: 2
- Brutto-Datenrate: 1 Gbit/s
- Montage: Schraube M2
- Länge: 28,5 mm
- Außenmaße (BxTxH): 28,5 x 28 x 7 mm
- Anschluss: Lötanschluss (Vias)
Passend für
- Schnittstellenblöcke (SB): SB-P-HSD-005
