Produktinformationen "SET-SLV-030-0002-SPT-FH-KS"
- Sehr hohe Kontaktkraft von bis zu 3N dadurch sichere Kontaktierung durch Flux und für OSP Kontaktierung geeignet
- hoher Gestaltungsfreiraum durch flexible Positionierung, 360° Kontaktierung möglich
- geringe Wartungskosten durch hohe Lebensdauer, robuste Betätigungsseite und langlebige Spitze
- stabile Signalqualität mit geringem Übergangswiderstand
| Arbeitshub: | 3,2 mm |
|---|---|
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 650 mOhm |
| Federvorspannung: | 1 N |
| Passende Kontaktsteckhülse: | no name |
| RoHS-konform: | ja |
| Produktgruppe: | Finepitch, ICT / FCT (Incircuit- und Funktionstest) |
| Unterproduktgruppe: | Finepitch |
| Baureihe: | SLV-030 |
| E-Maß / Kragenmaß: | 9 |
| Kopfform: | 13 Spitze 30°, abgerundet |
| Strombelastbarkeit / Nennstrom: | 1,5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Kopfdurchmesser: | 0,18 mm |
| Maximaler Hub: | 4,2 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 288 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | U Unveredelt |
| Raster: | 0,76 mm |
| Verdrehgesichert: | nein |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Sehr hohe Kontaktkraft von bis zu 3N dadurch sichere Kontaktierung durch Flux und für OSP Kontaktierung geeignet
- hoher Gestaltungsfreiraum durch flexible Positionierung, 360° Kontaktierung möglich
- geringe Wartungskosten durch hohe Lebensdauer, robuste Betätigungsseite und langlebige Spitze
- stabile Signalqualität mit geringem Übergangswiderstand
Weitere Produkte dieser Baureihe:
Technische Daten

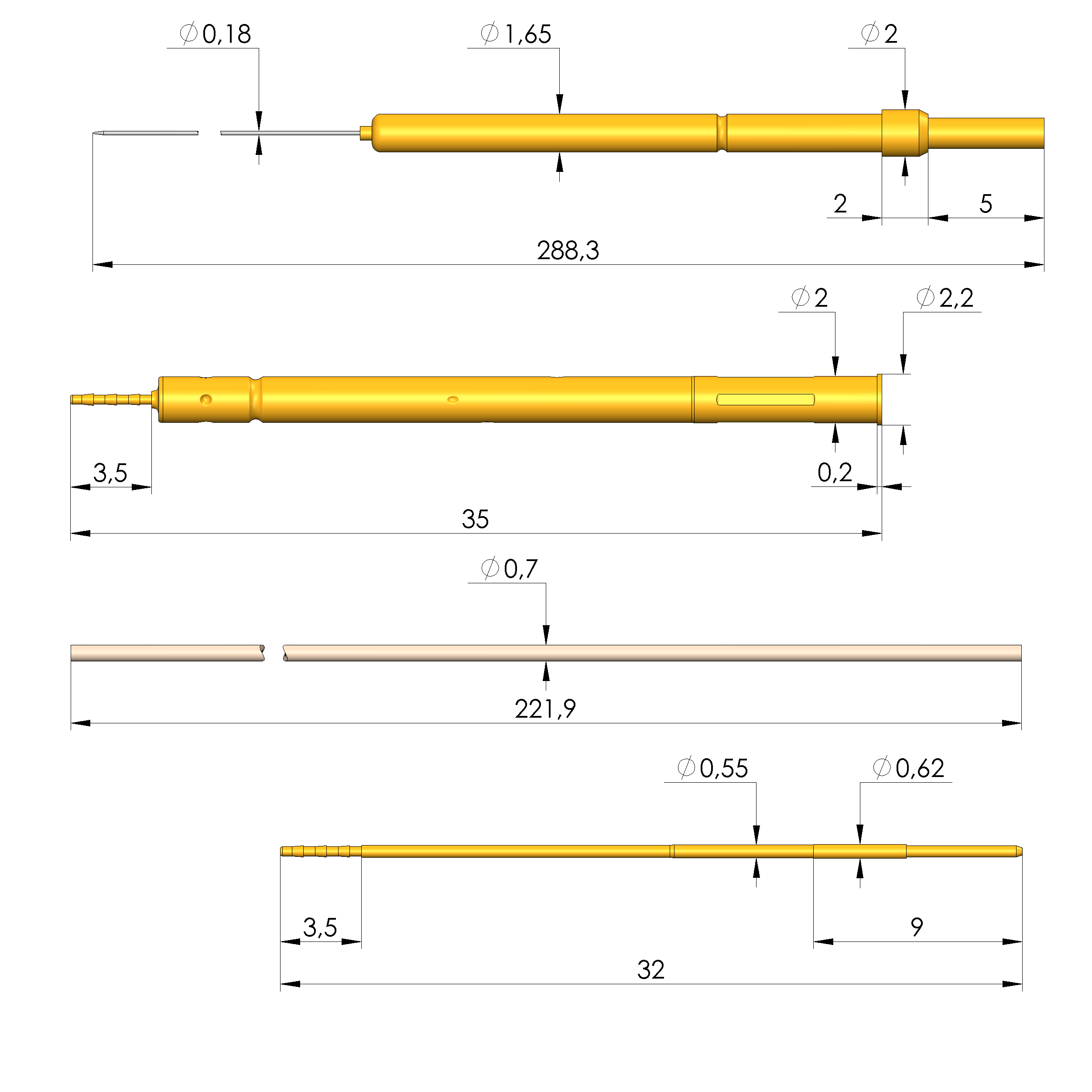

Mechanische Daten
- Maximaler Hub: 4,2 mm
- E-Maß / Kragenmaß: 9

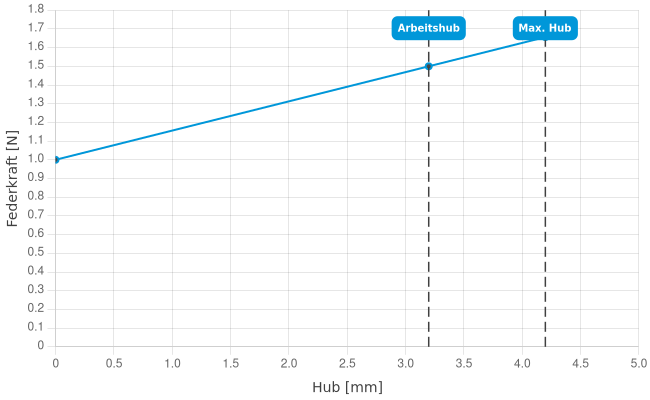

- Federkraft bei Arbeitshub: 1,5 N
- Gesamtlänge: 288 mm
- Arbeitshub: 3,2 mm
- Federvorspannung: 1 N
Allgemeine Daten
- Einbauart: steckbar
- Unterproduktgruppe: Finepitch
- Baureihe: SLV-030
- Kontaktierung von: Weiblicher Konnektor
- Temperatur max.: 80 °C
- Produktgruppe: Finepitch
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Raster: 0,76 mm
- Passende Kontaktsteckhülse: no name
- RoHS-konform: ja
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
- Kontaktierung von: Pad
Daten zur Kopfform
- Kopfform: 13 Spitze 30°, abgerundet
- Kopfdurchmesser: 0,18 mm
- Kopfform Oberfläche: U Unveredelt
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 1,5 A
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 650 mOhm
