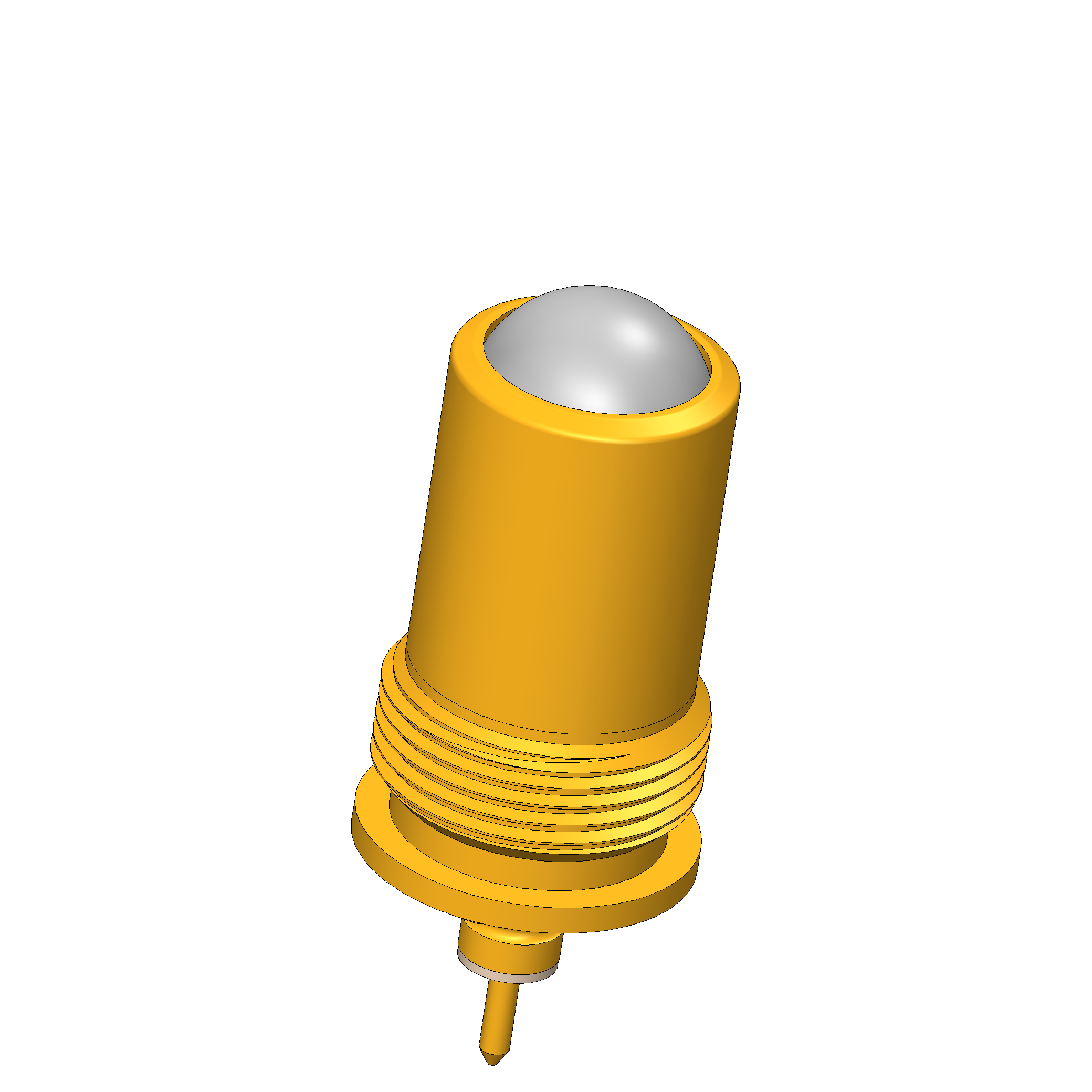

Produktinformationen "SKS-559 405 600 U 1001 M"
- Schaltkontaktstift zur seitlichen Anwesenheitsprüfung von Steckern in Prüfmodulen
- SKS wird durch Kugel betätigt und ist widerstandsfähig gegen auftretende Querkräfte
- Besonders für geringe Platzverhältnisse geeignet im Raster von 374 Mil
| Arbeitshub: | 1,3 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 0,7 N |
| Passende Kontaktsteckhülse: | KS-559 M |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (geschraubt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (geschraubt) |
| Baureihe: | SKS-559, SKS-559 M einschraubbar |
| E-Maß / Kragenmaß: | 01 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 10 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 6 mm |
| Maximaler Hub: | 1,5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 21 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | U Unveredelt |
| Raster: | 9,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 4 Edelstahl |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 7 mm |
| Schaltpunkt: | 13,6 mm |
| Schaltweg: | 0,7 mm |
| Federkraft am Schaltpunkt: | 0,85 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Schaltkontaktstift zur seitlichen Anwesenheitsprüfung von Steckern in Prüfmodulen
- SKS wird durch Kugel betätigt und ist widerstandsfähig gegen auftretende Querkräfte
- Besonders für geringe Platzverhältnisse geeignet im Raster von 374 Mil
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (geschraubt)
- Unterproduktgruppe: SKS (geschraubt)
- Baureihe: SKS-559 M einschraubbar
- Baureihe: SKS-559
- Raster: 9,5 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-559 M
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 21 mm
- Stifthülsendurchmesser: 7 mm
- Maximaler Hub: 1,5 mm
- Federvorspannung: 0,7 N
- E-Maß / Kragenmaß: 01
- Federkraft bei Arbeitshub: 1 N
- Schaltweg: 0,7 mm
- Schaltpunkt: 13,6 mm
- Arbeitshub: 1,3 mm
- Federkraft am Schaltpunkt: 0,85 N

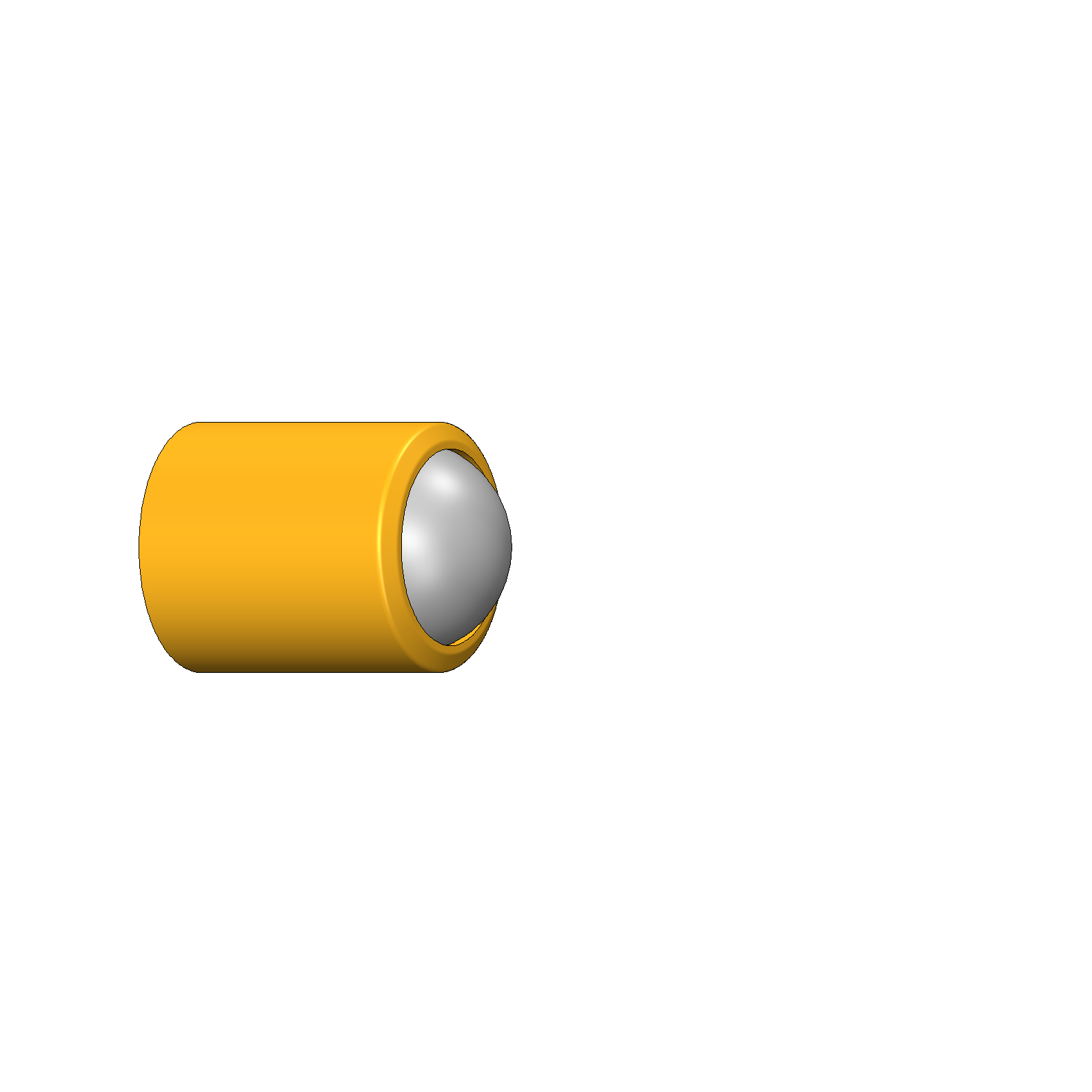

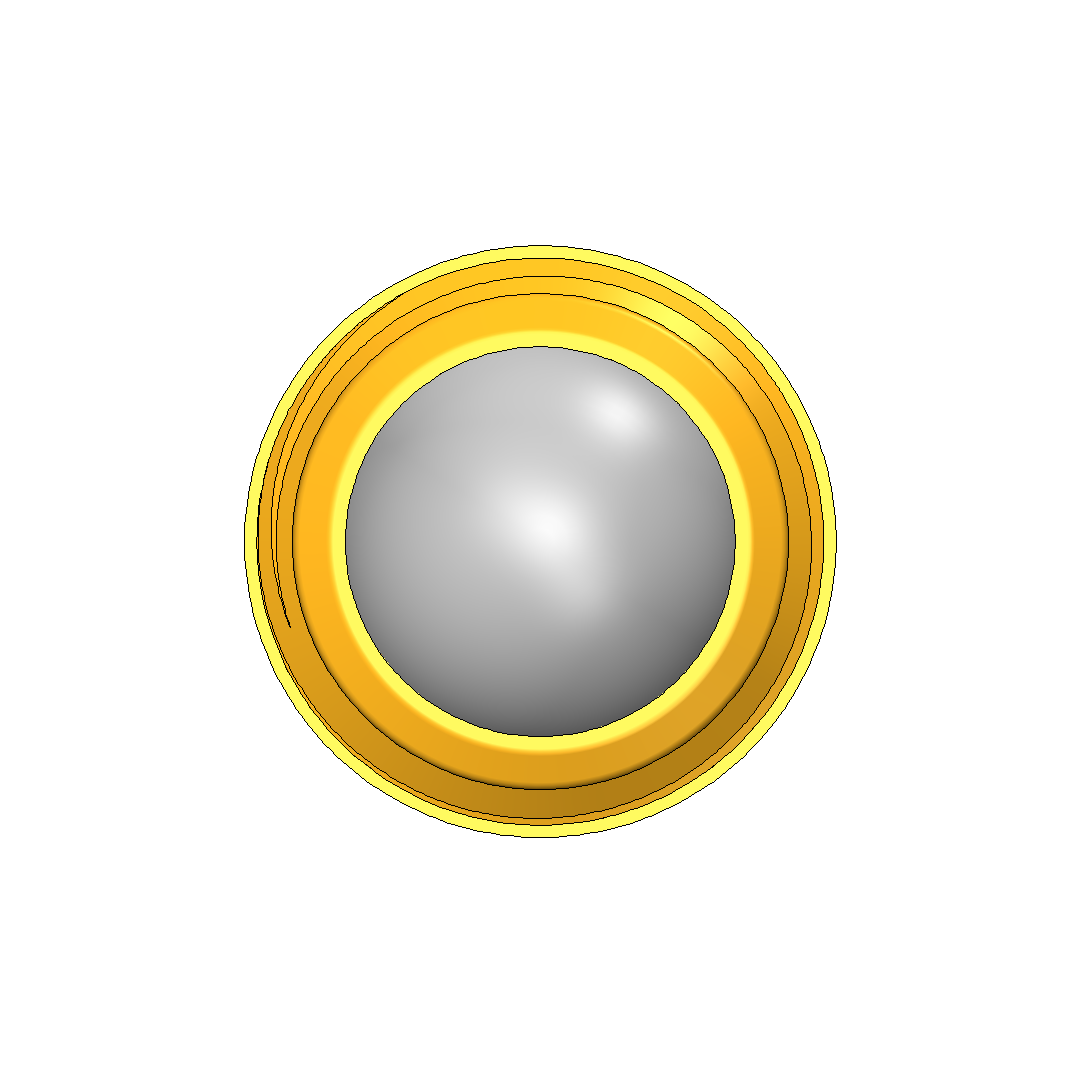

Daten zur Kopfform
- Kopfform: 05 Rund (Vollradius)

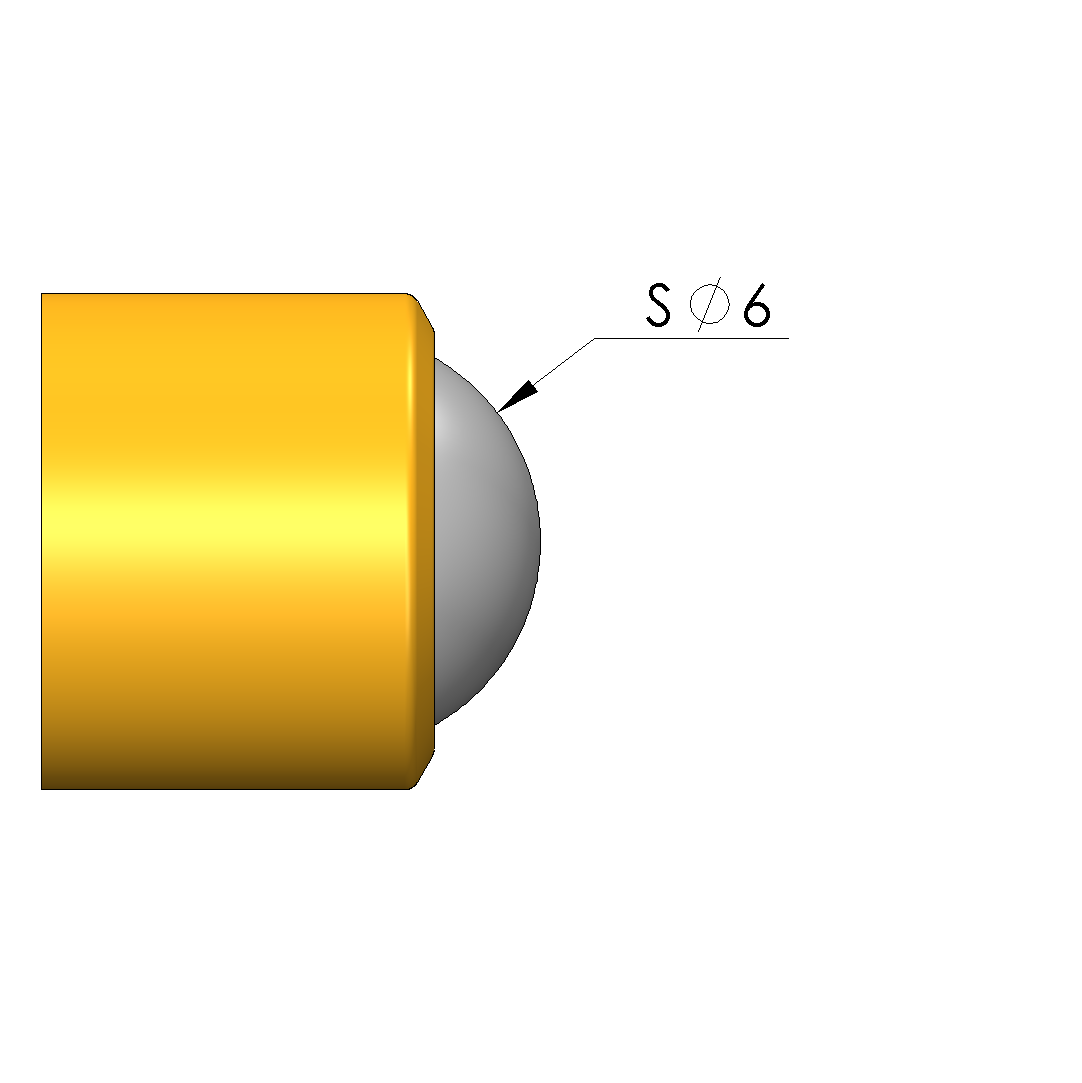

- Kopfdurchmesser: 6 mm
- Kopfform Oberfläche: U Unveredelt
- Kopfform Werkstoff: 4 Edelstahl
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 10 A
